12 | Водогрейный котел TRIPLEX V3-D

5. АРМАТУРА

Водогрейный котел серии TRIPLEX снабжены всеми необходимыми вспомогательным оборудованием,

которые можно подразделить на:

 Приборы безопасности (предохранительный клапан, предохранительные реле уровня,

предохранительный термостат).

 Приборы контроля (индикатор уровня, манометр, отверстие контроля пламени).

 Регулирующие приборы (термостат)

В последующем описании части арматуры будут подразделены по контролируемой физической величине

(давление и уровень).

5.1 ДАВЛЕНИЕ

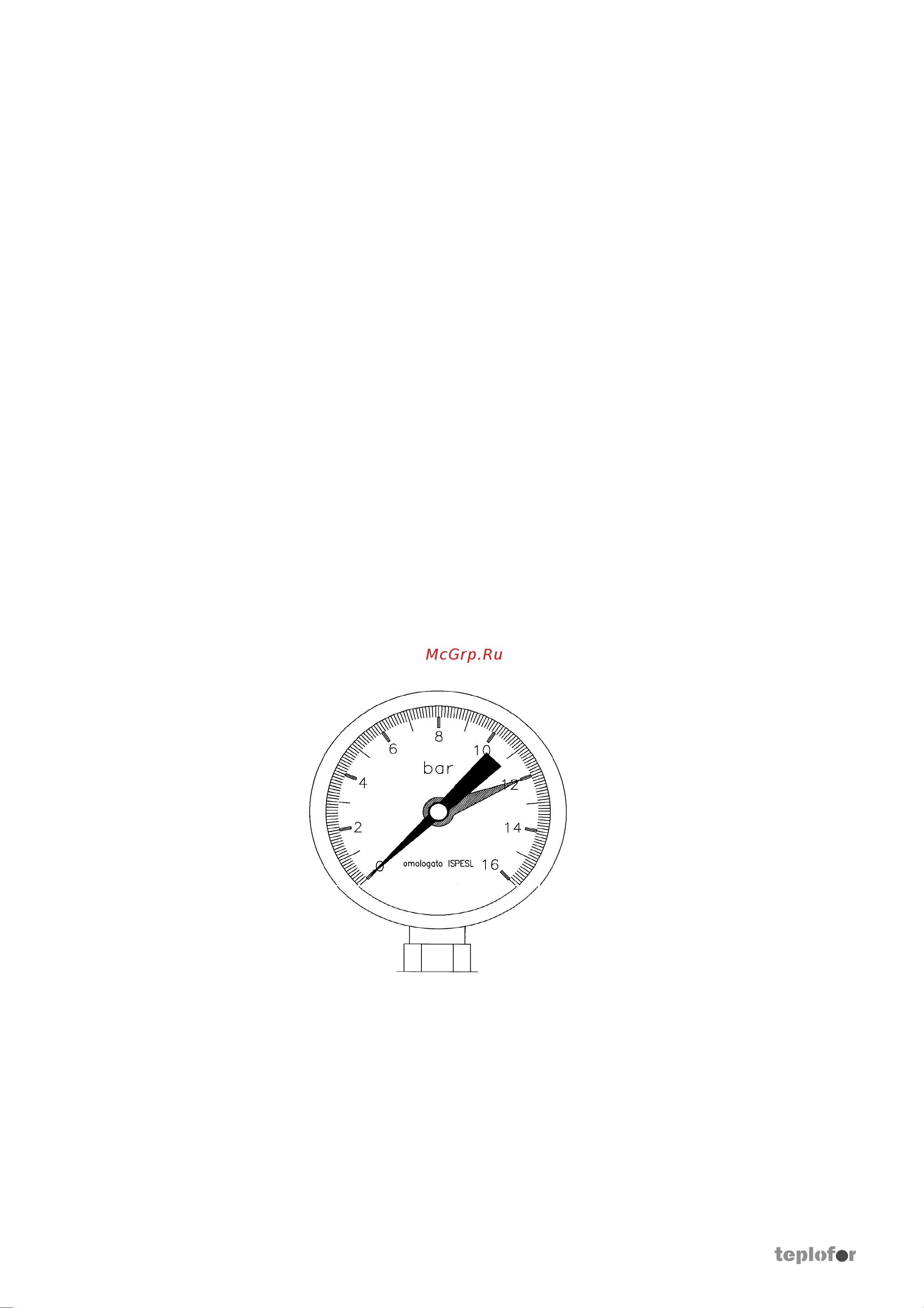

5.1.1 Манометр

Манометр бурдоновского типа, состоящий из металлической трубки сильно сжатого эллиптического

поперечного сечения, которая согнута в дугу. Один конец этой трубки открыт и сообщается с внутренним

пространством парогенератора, давление в котором он измеряет; другой конец трубки закрыт и свободно

перемещается, он соединен через рычажный механизм с зубчатым сектором со стрелочным указателем.

Расчетное давление обозначено на манометре красной отметкой.

Манометр установлен на трехходовом кране, позволяющем осуществлять следующие операции:

 Соединение между парогенератором и манометром (нормальный рабочий режим).

 Соединение между манометром и наружной средой (положение, необходимое для продувки

сифона).

 Соединение между парогенератором, манометром и эталонным манометром (положение,

необходимое для контроля манометра).

На манометре красным цветом указано расчетное давление.

Рис. 2

5.1.2 Предохранительный термостат

Предохранительный термостат блокирует горелку на заданном значении температуры и посылает сигнал

тревоги. Повторный запуск происходит только после устранения причины тревоги и восстановления

системы путем нажатия на кнопку переключателя, расположенную на электрическом шкафу управления.

Термометр из нержавеющей стали с большой шкалой и капиллярами длиной 4000 мм.
