СЕРИЯ ЗУ2 / АБМС.ЗУ2.005.100 РЭ

v.1.7 / 14.02.2023

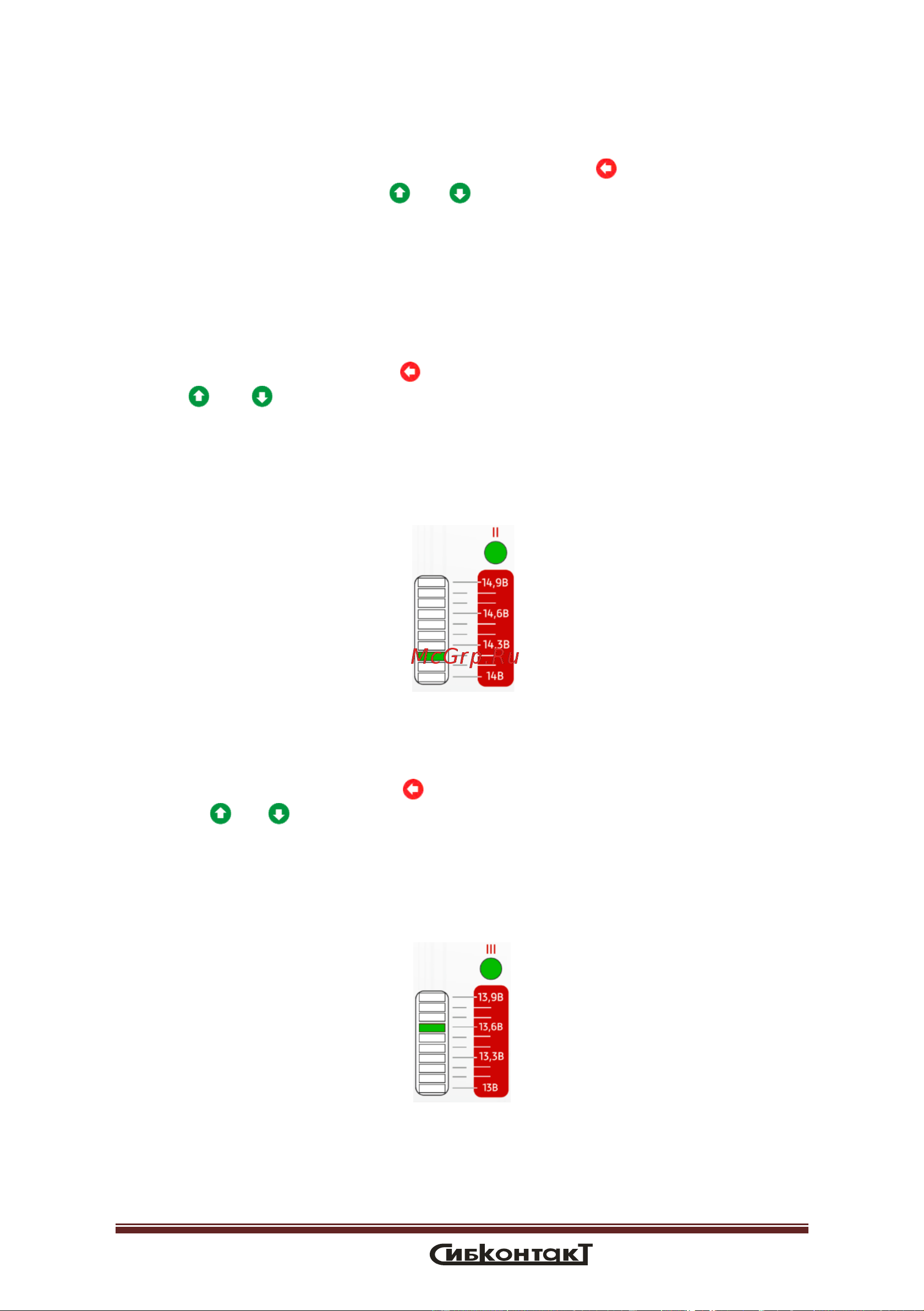

10 Задание настроек

Установка тока первой стадии заряда.

10.1

Перейти в режим задания настроек, нажав кнопку « ». Включится индикатор

первой стадии. Нажатием кнопок « » и « » выбрать ток первой стадии заряда: свече-

ние индикатора красным светом соответствует току 10 А для ЗУ2-12 (5 А для ЗУ2-24),

зеленым светом – 5 А для ЗУ2-12 (2,5 А для ЗУ2-24).

Для наглядности, индикация выводится также и на шкальном индикаторе: в

первом случае светится десятый сегмент («полный ток»), во втором случае – пятый сег-

мент («половинный ток»).

Установка напряжения второй стадии заряда

10.2

Повторно нажать кнопку « ». Включится индикатор второй стадии. Нажатием

кнопок « » и « » установить напряжение второй стадии заряда от 14,0 В (светится

нижний сегмент шкального индикатора) до 14,9 В (светится верхний сегмент) для ЗУ2-12

(от 28,0 В до 29,8 В для ЗУ2-24).

Цена деления шкалы индикатора при этом составляет 0,1 В для ЗУ2-12 и 0,2 В

для ЗУ2-24. Например, на рисунке 4 приведена настройка напряжения второй стадии,

равного 14,2 В (зарядного устройства ЗУ2-12).

Рисунок 4 – Настройка напряжения

второй стадии, равного 14,2 В

Установка напряжения третьей стадии заряда

10.3

Повторно нажать кнопку « ». Включится индикатор третьей стадии. Нажати-

ем кнопок « » и « » установить напряжение третьей стадии заряда от 13,0 В (светится

нижний сегмент шкального индикатора) до 13,9 В (светится верхний сегмент) для ЗУ2-12

(от 26,0 В до 27,8 В для ЗУ2-24).

Цена деления шкалы индикатора при этом составляет 0,1 В для ЗУ2-12 и 0,2 В

для ЗУ2-24. Например, на рисунке 5 приведена настройка напряжения второй стадии,

равного 13,6 В (зарядного устройства ЗУ2-12).

Рисунок 5 – Настройка напряжения

третьей стадии, равного 13,6 В
