Гейзер Смарт Макс Био 16031 [15/24] Подключение крана чистой воды

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Убедитесь, что подача воды к месту подключения перекрыта!

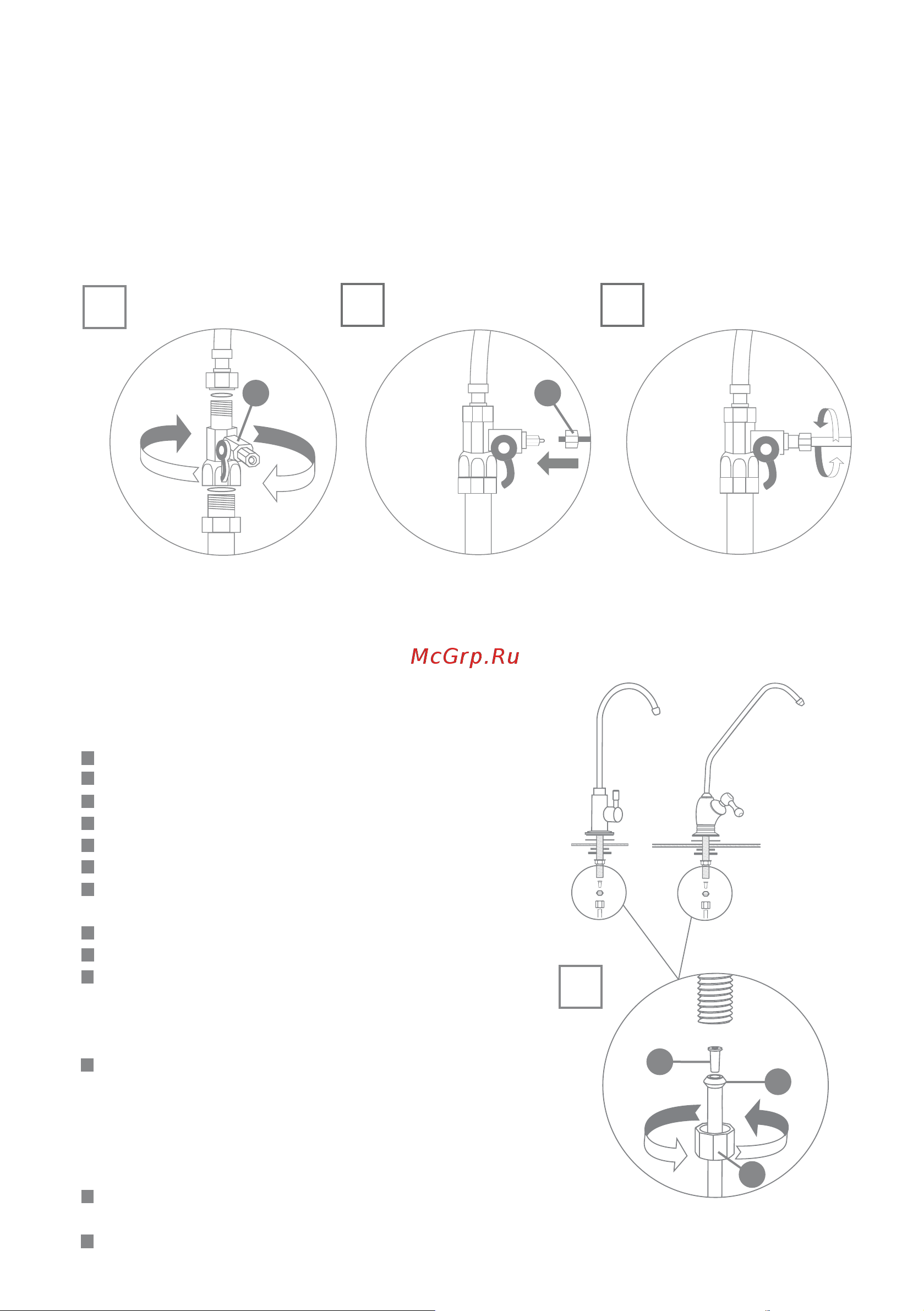

1. Установите тройник-адаптер (Е) на магистраль холодной воды, уплотнив

соединения уплотнительными шайбами, поставляемыми в комплекте (рис. 12).

2. В гайку (Ж) проденьте пластиковую трубку (рис. 13), идущую на вход (IN)

скобы. Конец трубки наденьте на штуцер тройника-адаптера до упора и плот-

но закрутите гайку (рис. 14).

1. Просверлите в мойке отверстие

диаметром Ø12 мм.

2. Произведите сборку крана в следу-

ющей последовательности (см. раздел

«Схема подключения», стр. 9):

излив крана

кран

чашка декоративная

резиновая прокладка большая

резиновая прокладка малая

шайба пластмассовая

гайка крепежная с гроверной

шайбой

пистон

упорное пластиковое кольцо

гайка

3. Закрепите кран на мойке.

4. Подключите фильтр к крану чистой

воды (рис. 15):

в гайку (И) проденьте пластиковую

трубку, идущую с выхода (OUT) скобы.

Наденьте на конец трубки упорное

пластиковое кольцо (К), таким образом,

чтобы трубка не выступала

за пластиковое кольцо

пистон (Л) вставьте внутрь трубки

до упора

закрутите гайку на резьбовой шток

крана

ПОДКЛЮЧЕНИЕ КРАНА ЧИСТОЙ ВОДЫ

кран № 3кран № 6
