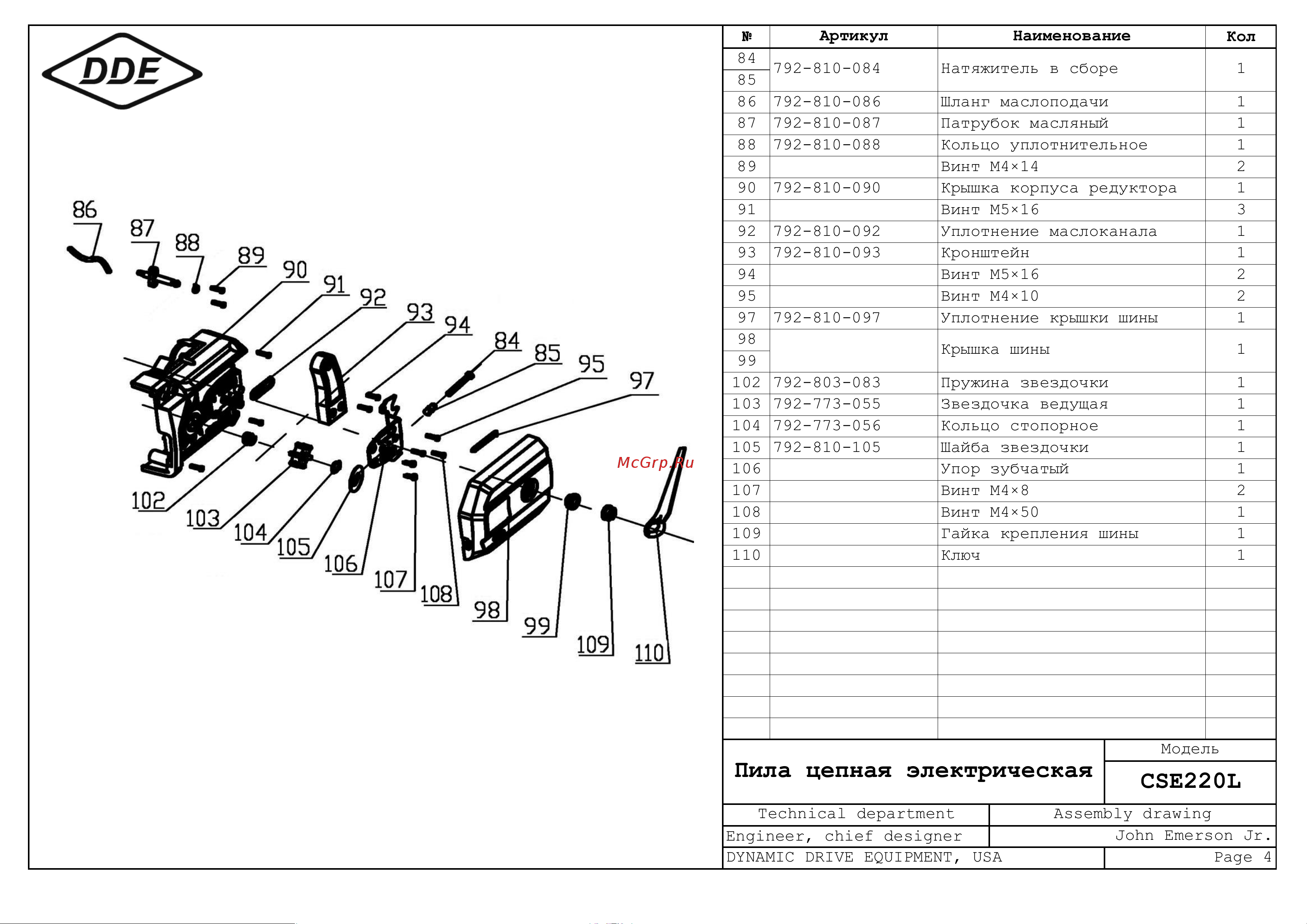

DDE CSE220L 16" 792-810 Деталировка онлайн [4/4] 852222
№ Кол
84
85
86 792-810-086 Шланг маслоподачи 1
87 792-810-087 Патрубок масляный 1
88 792-810-088 Кольцо уплотнительное 1
89 Винт М4×14 2
90 792-810-090 Крышка корпуса редуктора 1
91 Винт М5×16 3
92 792-810-092 Уплотнение маслоканала 1
93 792-810-093 Кронштейн 1
94 Винт М5×16 2
95 Винт М4×10 2
97 792-810-097 Уплотнение крышки шины 1
98
99
102 792-803-083 Пружина звездочки 1
103 792-773-055 Звездочка ведущая 1
104 792-773-056 Кольцо стопорное 1
105 792-810-105 Шайба звездочки 1
106 Упор зубчатый 1
107 Винт М4×8 2
108 Винт М4×50 1
109 Гайка крепления шины 1
110 Ключ 1
Engineer, chief designer
792-810-084
Натяжитель в сборе
1
Наименование
Артикул
Пила цепная электрическая
Модель
CSE220L
Technical department
Assembly drawing
Крышка шины
1
John Emerson Jr.
DYNAMIC DRIVE EQUIPMENT, USA
Page 4
