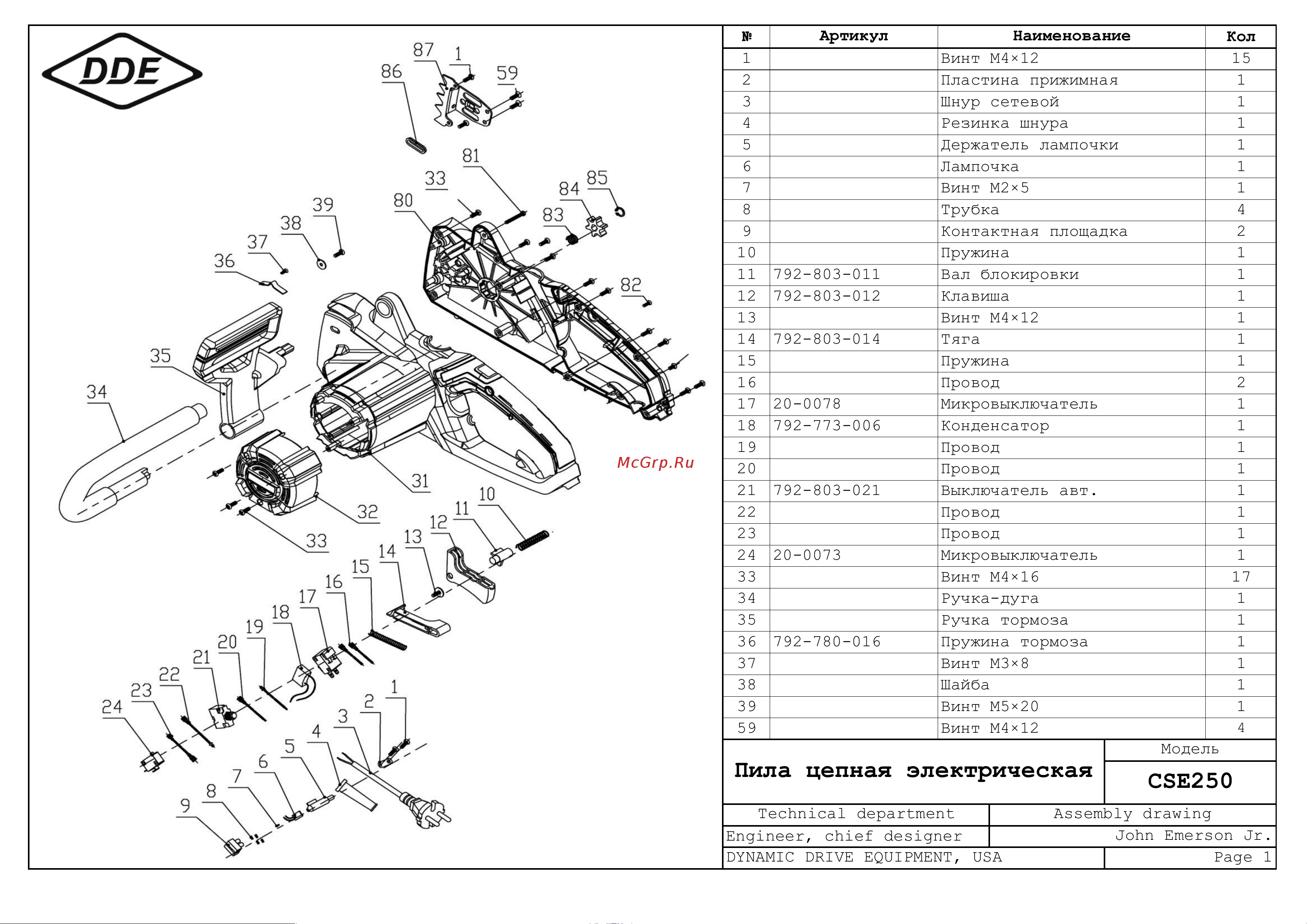

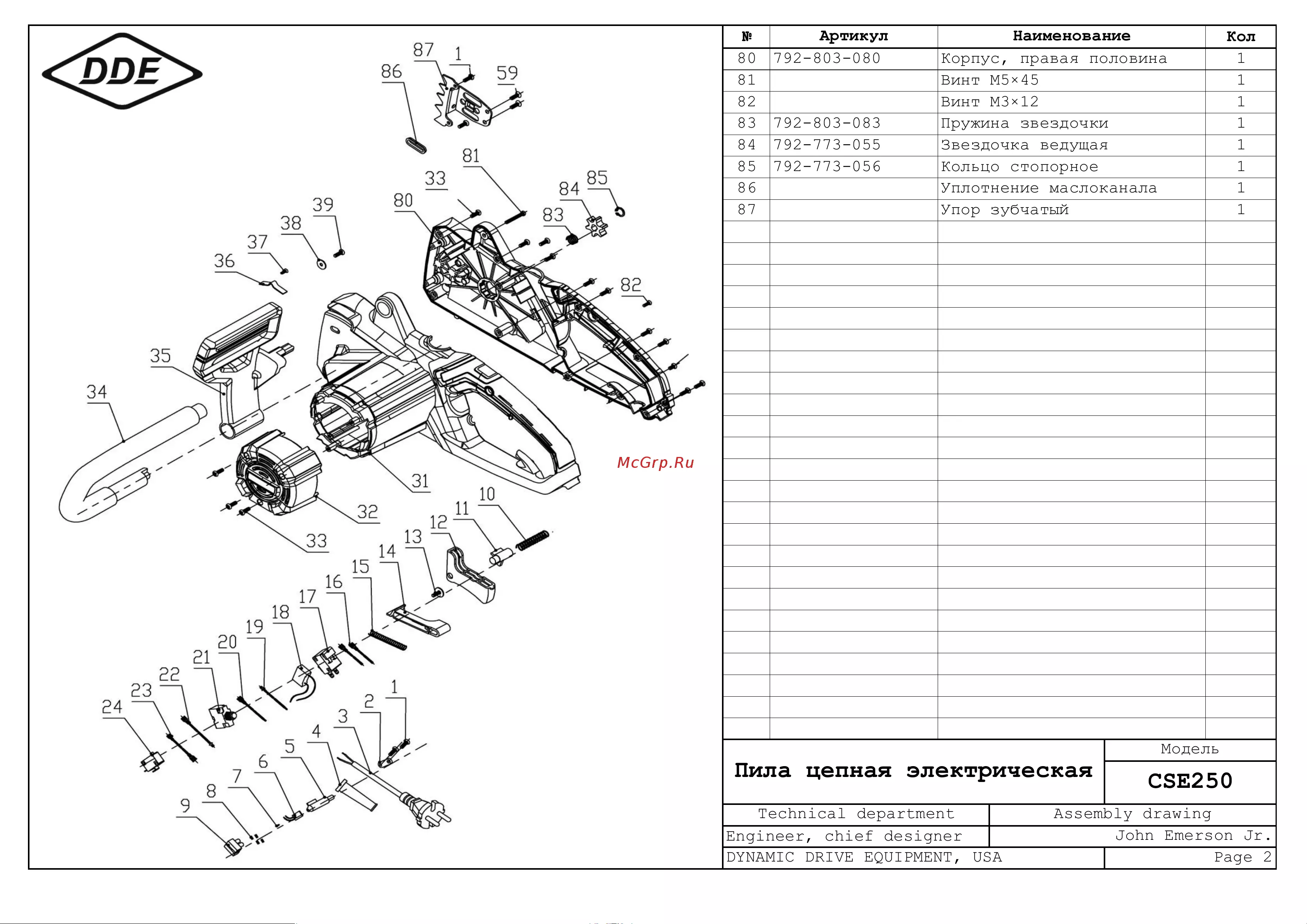

DDE CSE250 18" 792-803 Деталировка онлайн
№ Кол
1 Винт М4×12 15
2 Пластина прижимная 1
3 Шнур сетевой 1
4 Резинка шнура 1
5 Держатель лампочки 1
6 Лампочка 1
7 Винт М2×5 1
8 Трубка 4
9 Контактная площадка 2
10 Пружина 1
11 792-803-011 Вал блокировки 1
12 792-803-012 Клавиша 1
13 Винт М4×12 1
14 792-803-014 Тяга 1
15 Пружина 1
16 Провод 2
17 20-0078 Микровыключатель 1
18 792-773-006 Конденсатор 1
19 Провод 1
20 Провод 1
21 792-803-021 Выключатель авт. 1
22 Провод 1
23 Провод 1
24 20-0073 Микровыключатель 1
33 Винт М4×16 17
34 Ручка-дуга 1
35 Ручка тормоза 1
36 792-780-016 Пружина тормоза 1
37 Винт М3×8 1
38 Шайба 1
39 Винт М5×20 1
59 Винт М4×12
4
Engineer, chief designer
John Emerson Jr.
DYNAMIC DRIVE EQUIPMENT, USA
Page 1
Артикул
Наименование
Пила цепная электрическая
Модель
CSE250
Technical department
Assembly drawing
