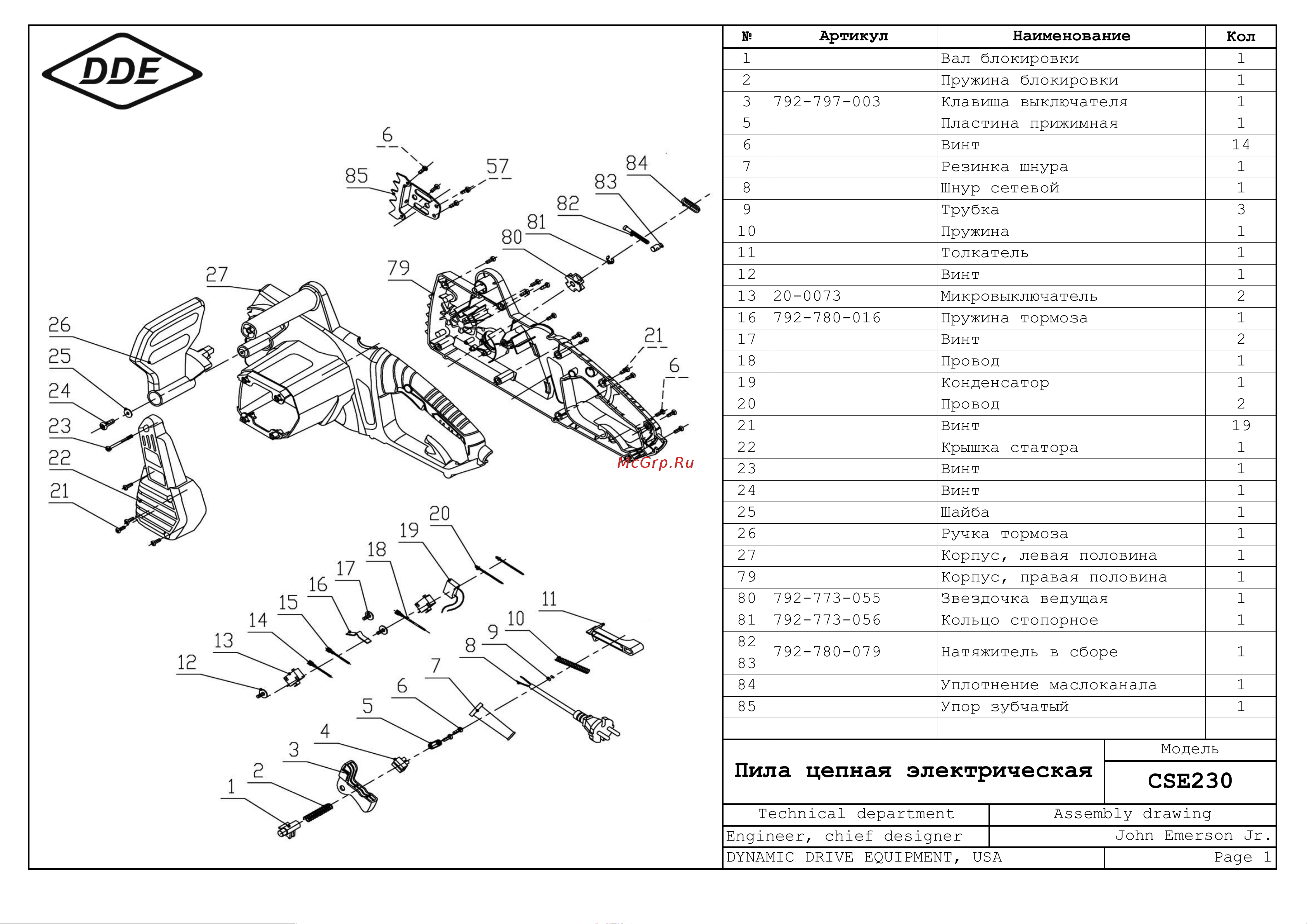

DDE CSE230 16" 792-797 Деталировка онлайн
№ Кол
1 Вал блокировки 1
2 Пружина блокировки 1
3 792-797-003 Клавиша выключателя 1
5 Пластина прижимная 1
6 Винт 14
7 Резинка шнура 1
8 Шнур сетевой 1
9 Трубка 3
10 Пружина 1
11 Толкатель 1
12 Винт 1
13 20-0073 Микровыключатель 2
16 792-780-016 Пружина тормоза 1
17 Винт 2
18 Провод 1
19 Конденсатор 1
20 Провод 2
21 Винт 19
22 Крышка статора 1
23 Винт 1
24 Винт 1
25 Шайба 1
26 Ручка тормоза 1
27 Корпус, левая половина 1
79 Корпус, правая половина 1
80 792-773-055 Звездочка ведущая 1
81 792-773-056 Кольцо стопорное 1
82
83
84 Уплотнение маслоканала 1
85 Упор зубчатый 1
Engineer, chief designer
Модель
CSE230
Technical department
Assembly drawing
Пила цепная электрическая
Наименование
1
Артикул
John Emerson Jr.
DYNAMIC DRIVE EQUIPMENT, USA
Page 1
792-780-079
Натяжитель в сборе
