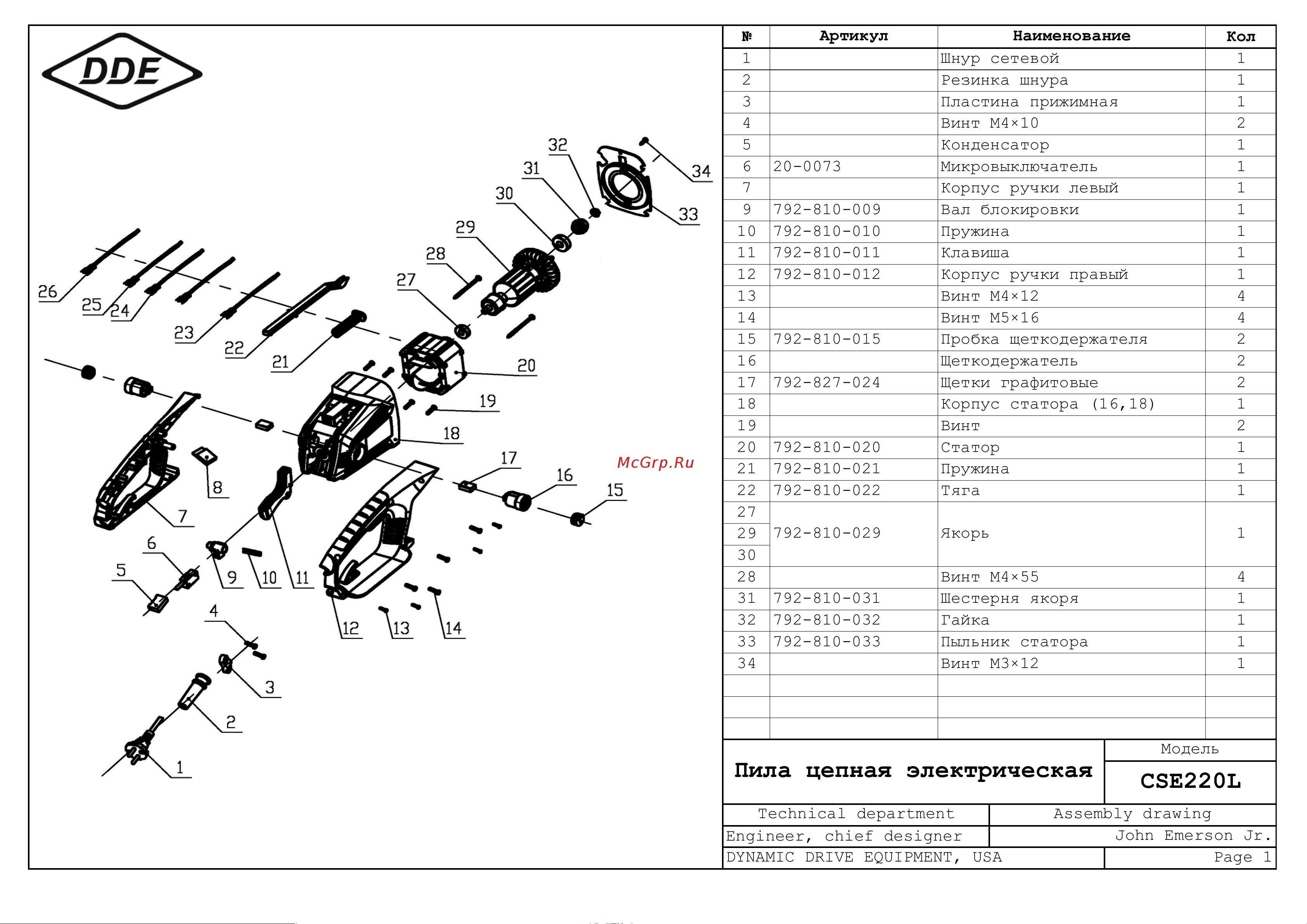

DDE CSE220L 16" 792-810 Деталировка онлайн
№ Кол
1 Шнур сетевой 1
2 Резинка шнура 1
3 Пластина прижимная 1
4 Винт М4×10 2
5 Конденсатор 1
6 20-0073 Микровыключатель 1
7 Корпус ручки левый 1
9 792-810-009 Вал блокировки 1
10 792-810-010 Пружина 1
11 792-810-011 Клавиша 1
12 792-810-012 Корпус ручки правый 1
13 Винт М4×12 4
14 Винт М5×16 4
15 792-810-015 Пробка щеткодержателя 2
16 Щеткодержатель 2
17 792-827-024 Щетки графитовые 2
18 Корпус статора (16,18) 1
19 Винт 2
20 792-810-020 Статор 1
21 792-810-021 Пружина 1
22 792-810-022 Тяга 1
27
29
30
28 Винт М4×55 4
31 792-810-031 Шестерня якоря 1
32 792-810-032 Гайка 1
33 792-810-033 Пыльник статора 1
34 Винт М3×12 1
Engineer, chief designer
792-810-029
1
Наименование
Артикул
John Emerson Jr.
DYNAMIC DRIVE EQUIPMENT, USA
Page 1
Пила цепная электрическая
Модель
CSE220L
Technical department
Assembly drawing
Якорь
