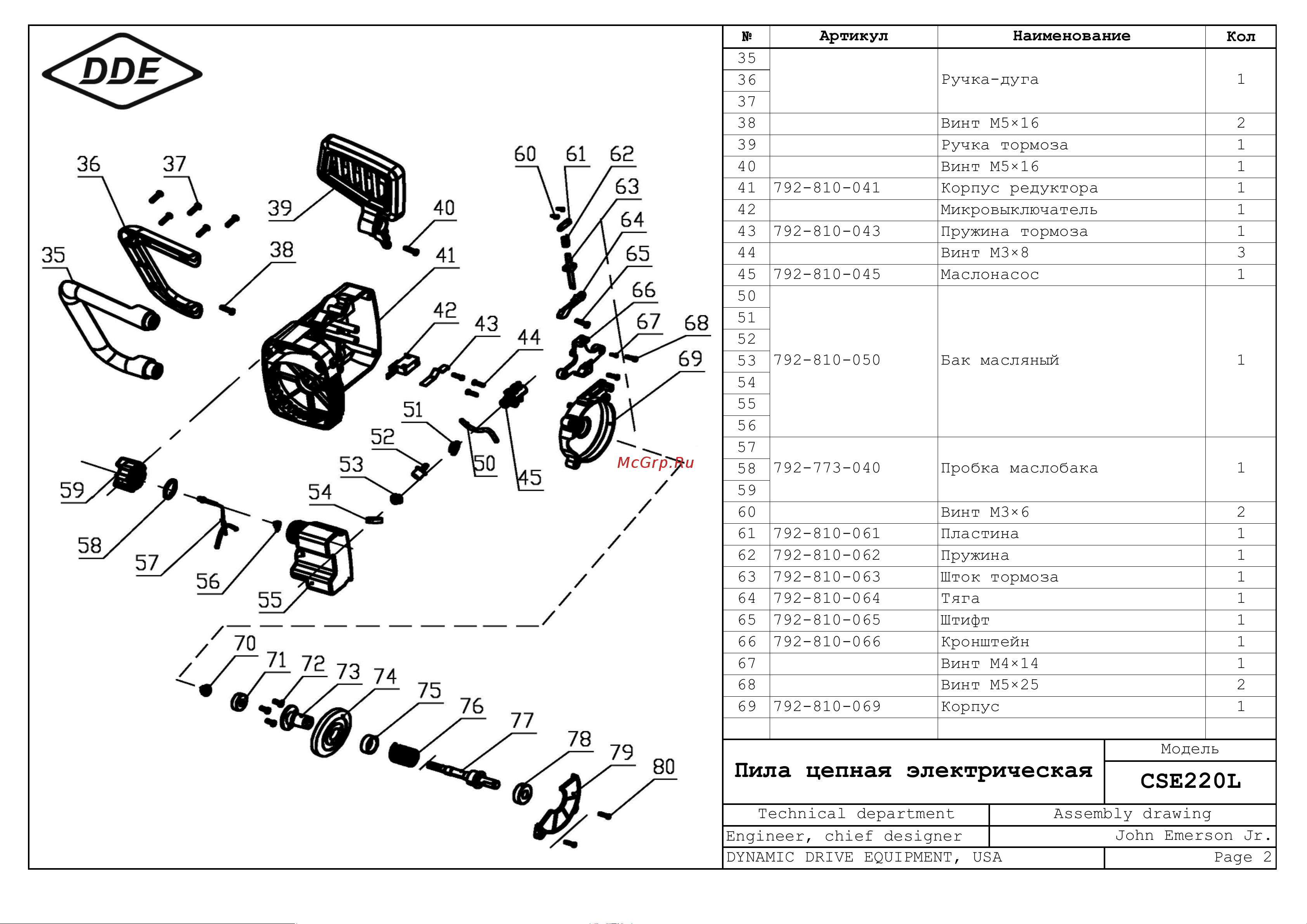

![DDE CSE220L 16" 792-810 Деталировка онлайн [2/4] 852222](/img/pdf.png)
DDE CSE220L 16" 792-810 Деталировка онлайн [2/4] 852222
№ Кол
35
36
37
38 Винт М5×16 2
39 Ручка тормоза 1
40 Винт М5×16 1
41 792-810-041 Корпус редуктора 1
42 Микровыключатель 1
43 792-810-043 Пружина тормоза 1
44 Винт М3×8 3
45 792-810-045 Маслонасос 1
50
51
52
53
54
55
56
57
58
59
60 Винт М3×6 2
61 792-810-061 Пластина 1
62 792-810-062 Пружина 1
63 792-810-063 Шток тормоза 1
64 792-810-064 Тяга 1
65 792-810-065 Штифт 1
66 792-810-066 Кронштейн 1
67 Винт М4×14 1
68 Винт М5×25 2
69 792-810-069 Корпус 1
Engineer, chief designer
Page 2
Артикул
John Emerson Jr.
DYNAMIC DRIVE EQUIPMENT, USA
Наименование
Пила цепная электрическая
Модель
CSE220L
Technical department
Assembly drawing
792-773-040
Пробка маслобака
1
Ручка-дуга
1
792-810-050
Бак масляный
1
