5. УСТРОЙСТВО ТАЛИ.

Таль ручная цепная стационарная оснащена передаточным механизмом

симметрично расположенных прямозубых цилиндрических зубчатых колес. Состоит из

следующих главных деталей: приводное колесо, тормоз, привод, дисковая шестерня, вал

шестерни, шлицевая шестерня, цепное колесо. (Рисунок 3).

1 Пластина опорная 18 Фрикционная муфта

2 Подшипник игольчатый роликовый 19 Пружина

3 Стопорное кольцо 20 Стопорная собачка (фиксатор)

4 Звездочка грузовой цепи 21 Соединительная тяга

5 Основание тормозного механизма 22 Винт

6 Направляющий ролик 23 Стриппер

7 Опорная пластина 24 Стриппер

8 Главный вал 25 Подвеска крюка

9 Дисковая шестерня 26 Ролик подвески (отводной шкиф)

10 Шлицевая шестерня 27 Ось ролика (шкива) подвески

11 Зубчатое колесо храповика 28 Фиксирующая шина (планка)

12 Вал шестерни 29 Резьба

13 Крюк 30 Болт с гайкой

14 Держатель крюка 33 Кожух

15 Колесо приводной цепи 35 Подвеска крюка

16 Гайка крюка 36 Подвеска крюка

17 Втулка 37 Опорная ось

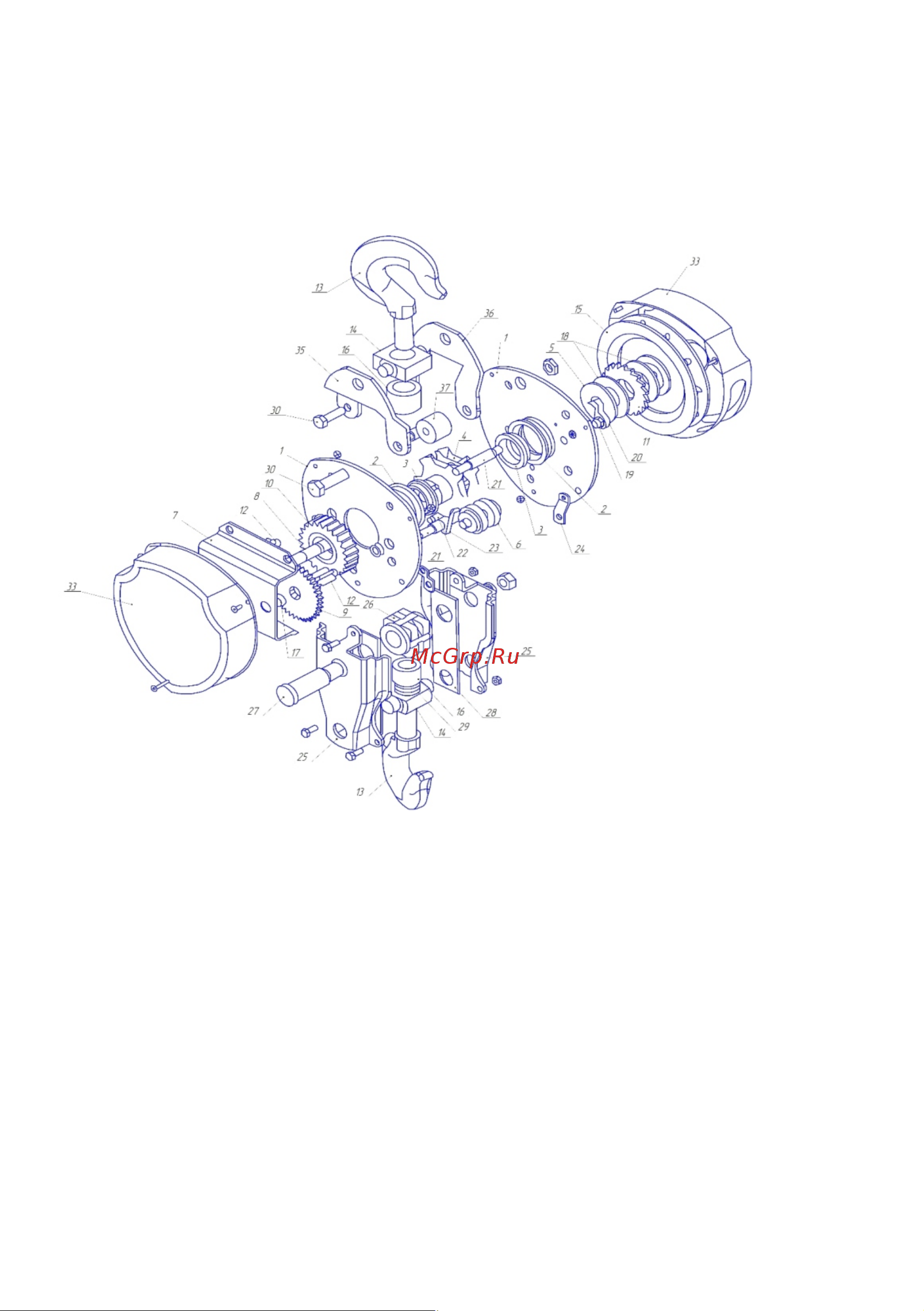

Рисунок 3. Устройство тали.
