3
2. ЭЛЕМЕНТЫ ЛИЦЕВОЙ ПАНЕЛИ
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Переключатель диапазонов: для
выбора функции и предела измерений и
включения/выключения прибора (OFF)
2. Переключатель функций
3. LCD-дисплей 3
1/2 разряда
4. Щупы: красный – положительной (+)
полярности, черный – отрицательной (-)
полярности
Таблица 2
Параметр Значение
Максимальное показание дисплея 1999
Метод измерения АЦП двойного интегрирования
Скорость измерения 2-3 измерения в секунду
Индикатор перегрузки «1» на LCD-дисплее
Предохранитель 250 мА/250 В
Индикатор разряда батареи
символ на LCD-дисплее
Индикатор полярности знак « - » при отрицательной полярности
Категория безопасности 600V CATIII
Изоляция корпуса двойная, класс II
Степень защиты по ГОСТ 14254 IP20
Рабочая температура
от 0 до 40 °С, при относительной влажности
не более 80%
Высота над уровнем моря, м до 2000
Напряжение питания 12 В Батарея типа «A23»
Размеры, мм 70х120х18
Вес, г 110 (с батареей)
Срок службы, лет 10

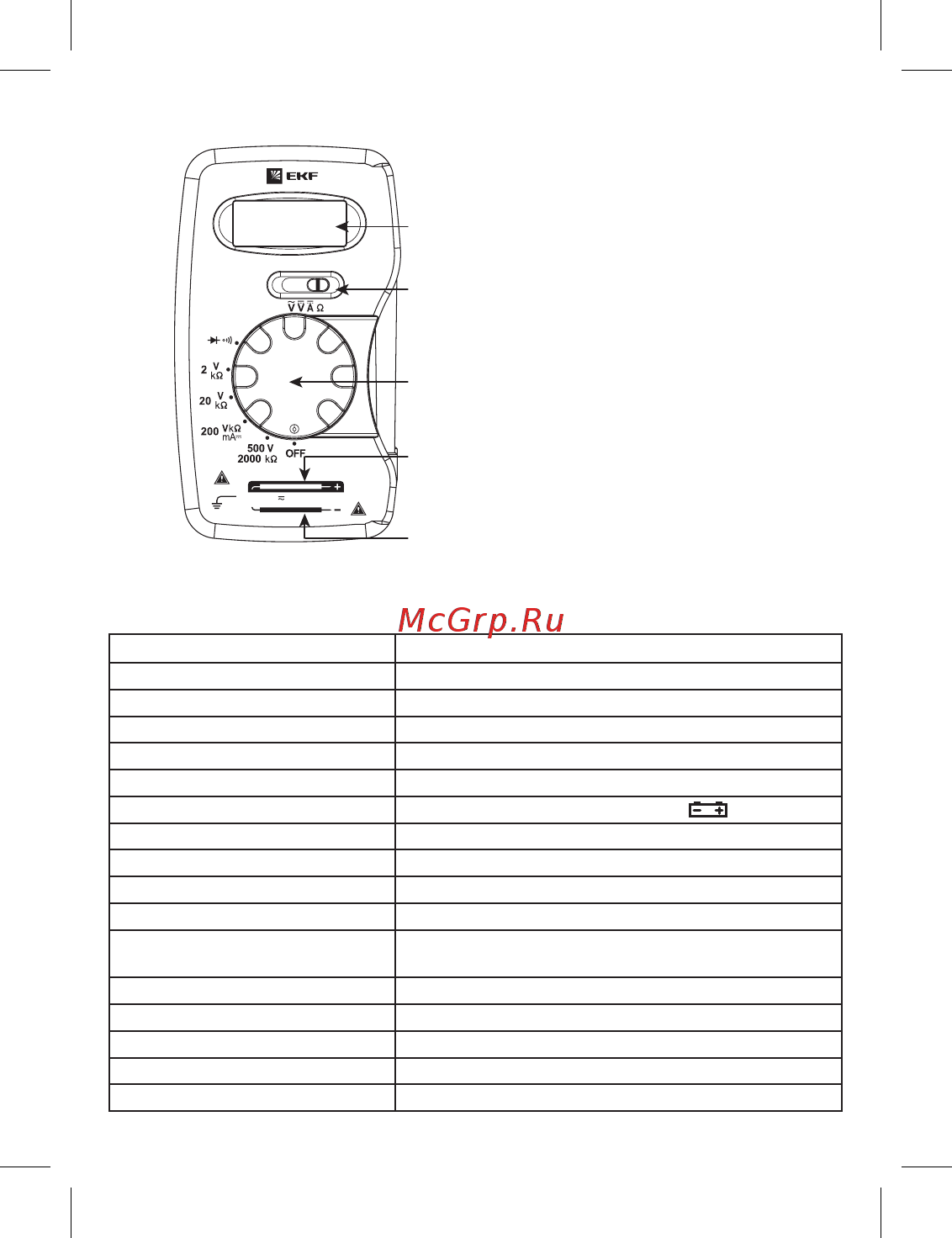

Рис. 1 Элементы лицевой панели
M300
HIGH SAFETY
DMM
61010-1
IEC
200mA500V MAX
600V CATIII
2
3
1
4
4
