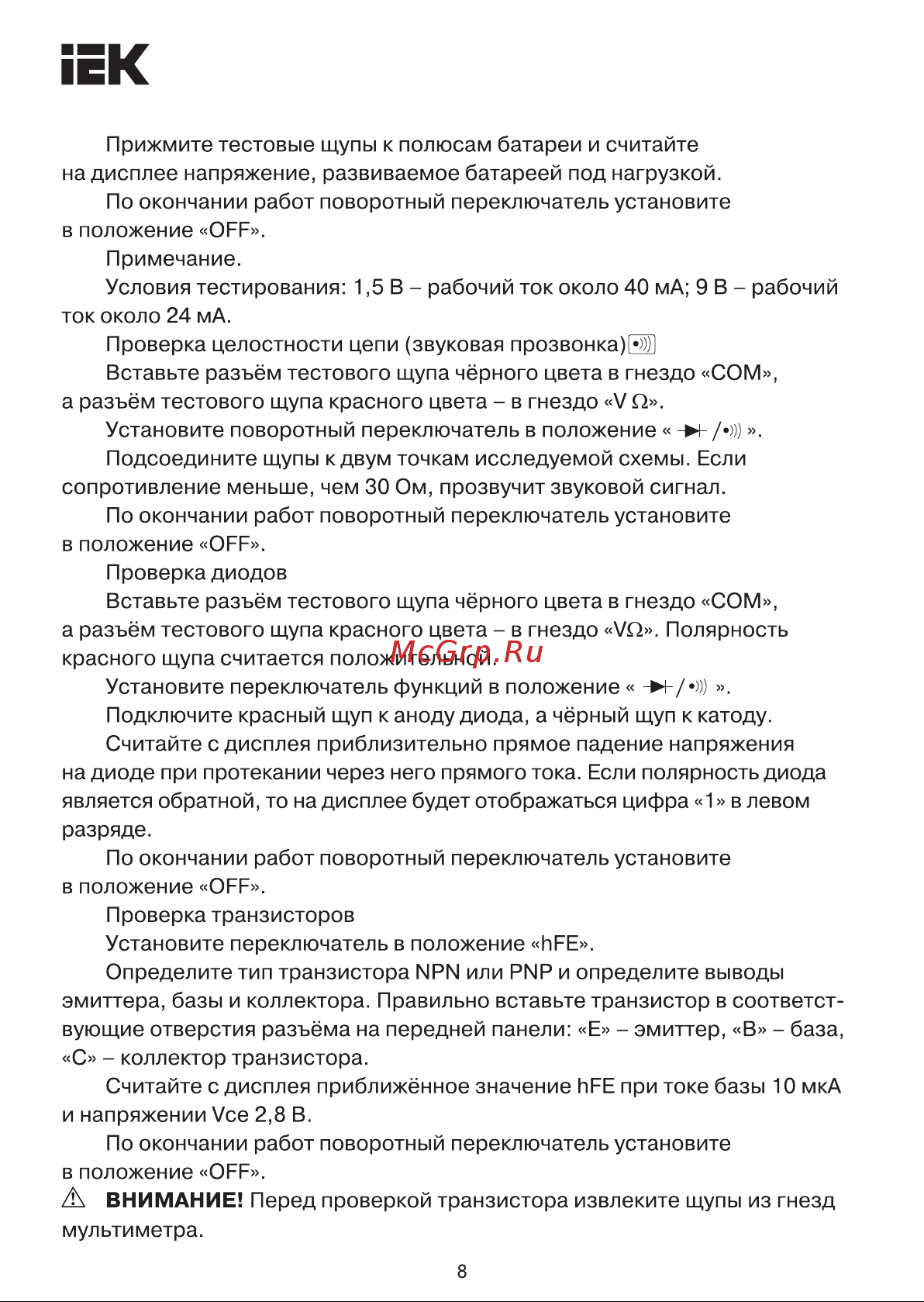

EK Прижмите тестовые щупы к полюсам батареи и считайте на дисплее напряжение развиваемое батареей под нагрузкой По окончании работ поворотный переключатель установите в положение OFF Примечание Условия тестирования 1 5В рабочий ток около 40 мА 9 В рабочий ток около 24 мА Проверка целостности цепи звуковая прозвонка W Вставьте разъём тестового щупа чёрного цвета в гнездо СОМ а разъём тестового щупа красного цвета в гнездо VО Установите поворотный переключатель в положение F j Подсоедините щупы к двум точкам исследуемой схемы Если сопротивление меньше чем 30 Ом прозвучит звуковой сигнал По окончании работ поворотный переключатель установите в положение OFF Проверка диодов Вставьте разъём тестового щупа чёрного цвета в гнездо СОМ а разъём тестового щупа красного цвета в гнездо VQ Полярность красного щупа считается положительной Установите переключатель функций в положение Подключите красный щуп к аноду диода а чёрный щуп к катоду Считайте с дисплея приблизительно прямое падение напряжения на диоде при протекании через него прямого тока Если полярность диода является обратной то на дисплее будет отображаться цифра 1 в левом разряде По окончании работ поворотный переключатель установите в положение OFF Проверка транзисторов Установите переключатель в положение hFE Определите тип транзистора NPN или PNP и определите выводы эмиттера базы и коллектора Правильно вставьте транзистор в соответст вующие отверстия разъёма на передней панели Е эмиттер В база С коллектор транзистора Считайте с дисплея приближённое значение hFE при токе базы 10 мкА и напряжении Vee 2 8 В По окончании работ поворотный переключатель установите в положение OFF А ВНИМАНИЕ Перед проверкой транзистора извлеките щупы из гнезд мультиметра 8
