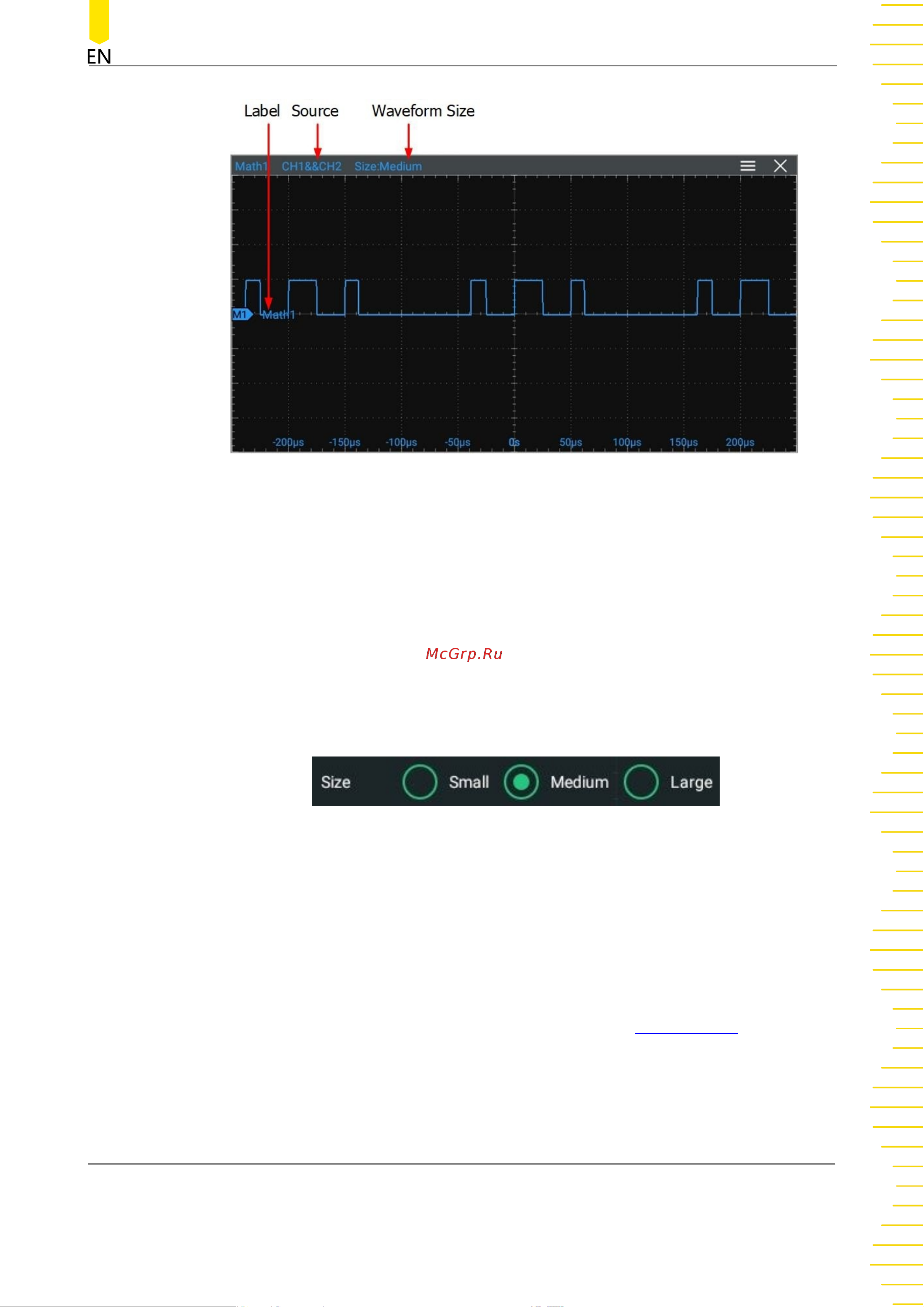

Рис . 9.11 окно отображения результатов работы

Источник

Нажмите или коснитесь кнопки

раскрывающегося списка

или

Выбор CH1, CH2, CH3,

Или CH4. При выборе исходного канала выбранный канал автоматически

переключается в состояние ВКЛ.

Размер кривой

Нажмите или коснитесь, чтобы выбрать режим отображения кривой

«Small» (Малый), «Medium» (Средний) или «Large» (Большой).

Смещение

Offset (Смещение) используется для установки вертикального смещения

результата операции. Для получения информации о методах настройки см.

описание в

разделе Регулировка вертикального смещения

Чувствительность

Устанавливает чувствительность цифрового сигнала, преобразованного из

аналогового сигнала источника. Нажмите или коснитесь поля ввода этого

меню, чтобы установить чувствительность с помощью всплывающей

цифровой клавиатуры. Для получения подробной информации об операциях

см. описание в разделе

метод настройки параметров

_bookmark49

Форма сигнала

Данный осциллограф поддерживает режимы Main и Zoom. По умолчанию используется

значение Main.
