MAIN (ОСНОВНОЙ):

Указывает, что диапазон измерений находится

в пределах основной области времени.

•

ZOOM (МАСШТАБИРОВАНИЕ):

Указывает, что диапазон измерений

находится в пределах увеличенной области временной шкалы.

При выборе "Zoom" (Масштабирование) необходимо включить

отложенную

развертку

, чтобы установить горизонтальную систему

_bookmark79

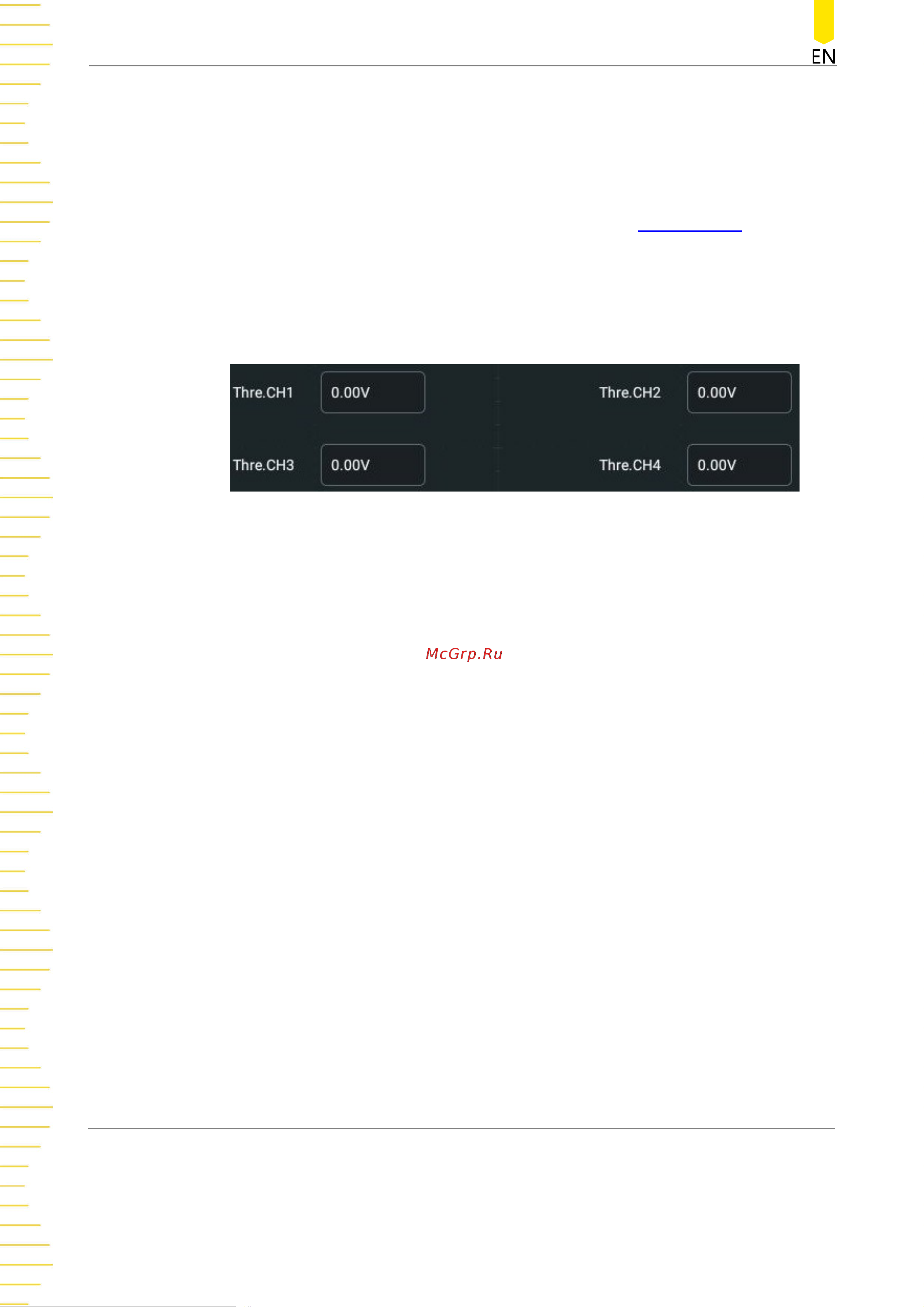

Порог

Нажмите или коснитесь поля ввода для порогового меню указанного канала и

используйте всплывающую цифровую клавиатуру для установки порогового

значения. Для получения подробной информации об операциях см. описание в

разделе

метод настройки параметров

Метка

Метка используется для задания метки для результатов математической

операции. Для получения информации о методах настройки см. описание в

разделе

Метка канала

Сетка

Для получения информации о методах настройки см. описание в

разделе Настройка

сетки экрана

9.5

Цифровой фильтр

В разделе

нажмите или

коснитесь

выбор нужной математической операции. .

цифровой фильтр, поддерживаемый этим осциллографом, включает в себя:

фильтр низких частот, фильтр высоких частот, фильтр низких частот и

фильтр ограничения диапазона.

•

Lowpass (Нижний проход):

Позволяет передавать только те сигналы,

частота которых ниже текущей частоты верхнего предела.

•

Highpass:

Позволяет передавать только те сигналы, частота которых

выше текущей нижней предельной частоты.

•

Bandpass (полоса пропускания):

Позволяет передавать только те сигналы,

частота которых выше текущей нижней предельной частоты и ниже текущей

верхней предельной частоты.

•

BandStop:

Позволяет передавать только те сигналы, частота которых

ниже текущей нижней предельной частоты или выше текущей верхней

предельной частоты.
