UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-581/582

UT582:

Кратность

тестирую-

щего тока

Напря-

жение

(перем.)

Установка

тока сра-

батыва

ния

∆n

)

Время

срабаты-

вания

(макс.)

Погрешность

Ток сраба-

тывания

Время

срабаты-

вания

Х 1/2 230 В

(-15% –

+10%)

частота:

50 Гц

10/20/30/

100/300/

500 мА

1000 мс -10%–0%

±0,6%±4

единицы

младшего

разряда

Х 1 10/20/30/

100/300

мА

1000 мс

0%–+10%

500 мА 300 мс

Х 5 10/20/30

мА

1000 мс

Тест «A

U-

TO RAMP»

10/20/30/

100/300/

500 мА

линейный

рост I

∆n

от

20 до

110% с

шагом

10%

300*10 мс

0%–+10%

3.2. Кратность измерительного тока (функции)

х1/2 ----------------------------- тестирование чувствительности УЗО

током, не вызывающим срабатывания.

х1 -------------------------------- измерение времени срабатывания при

подключении

х5 -------------------------------- измерение времени быстрого срабаты-

вания при I

∆n

х5

250mA -------------------------- измерение времени срабатывания при

фиксированном тестирующем токе

250 мА (только UT581)

Тест «AUTO RAMP» ------- одновременное измерение величины

тока срабатывания и времени сраба-

тывания при нарастающем тестирую-

щем токе (только UT582)

3.3. Стандарты безопасности

IEC 61010-1, категория перенапряжения CAT III 300 В, уровень

загрязнения: II.

IEC 61557-1,5

IEC 61010-2-31

3.4. Рабочее напряжение: ~230 В/50 Гц (диапазон напряжений

195-253 В).

3.5. Условия окружающей среды:

температура: 0–40ºС;

относительная влажность: ≤85%;

высота над уровнем моря: ≤2000 метров.

3.6. Условия хранения:

температура: -20–+60ºС;

относительная влажность: ≤75%;

3.7. Размеры прибора: 160 мм х 70,5 мм х 100 мм

3.8. Масса прибора: около 500 г.

3.9. Стандартные принадлежности:

- измерительные провода (1,5 метров) 1 шт.

- инструкция по эксплуатации 1 шт.

- сумка-чехол 1 шт.

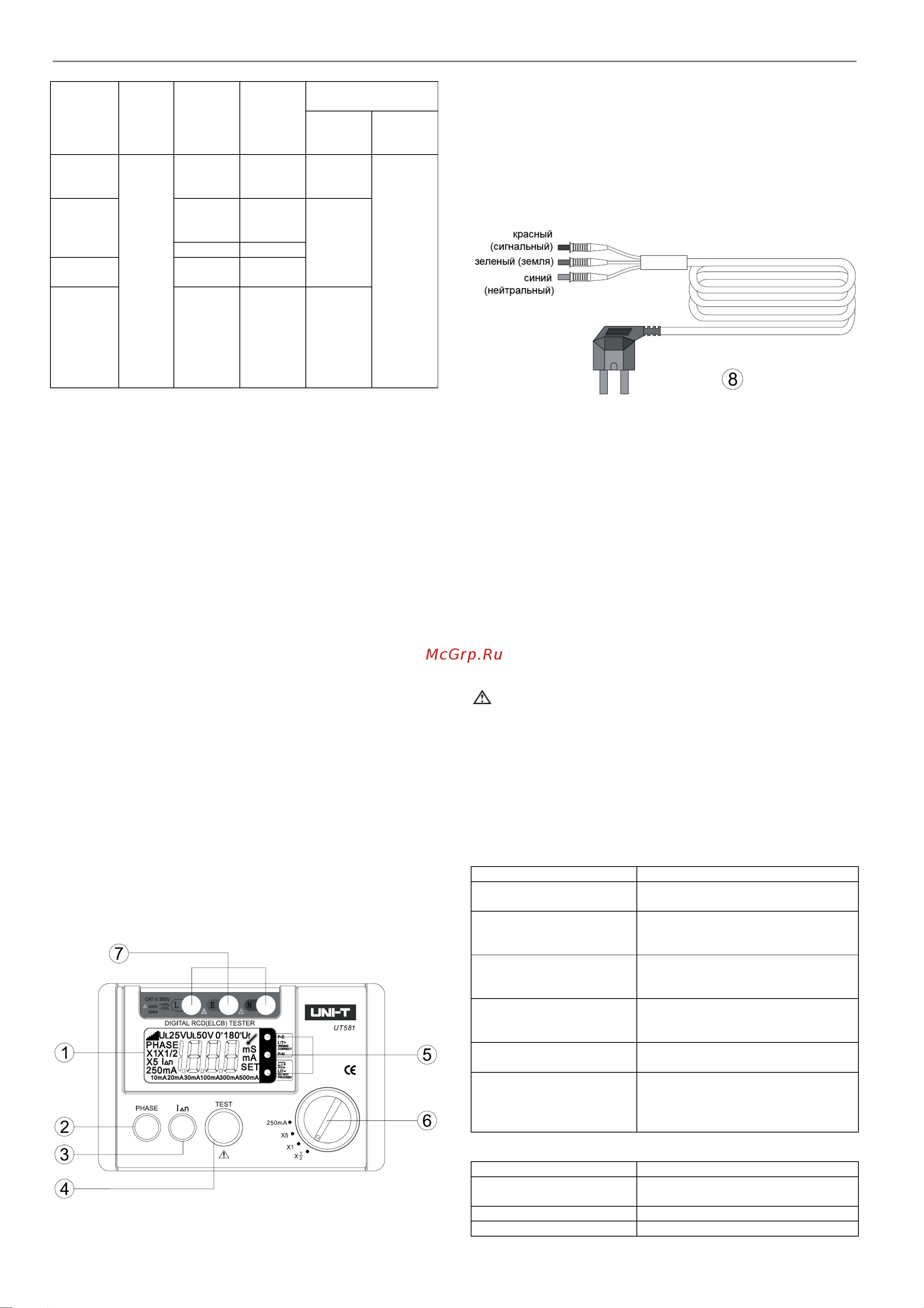

4. ВНЕШНИЙ ВИД ПРИБОРА И ПРИНАДЛЕЖНОСТЕЙ

Рисунок 1 (модель UT581)

1. Жидкокристаллический дисплей

2. Кнопка выбора фазы тестирующего тока «PHASE».

3. Кнопка выбора номинального тока УЗО «I

∆n

».

4. Кнопка запуска тестирования «TEST».

5. Светодиодный индикатор подключения измерительных прово-

дов.

6. Поворотный переключатель режимов работы.

7. Входные гнезда.

8. Измерительные провода.

Рисунок 2

5. ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

5.1. Подсоединение измерительных проводов.

Измерительные провода следует подсоединять к соответствую-

щим выводам тестируемого устройства: L к L (сигнальный про-

вод), N к N (нулевой провод), Е к Е (заземление).

5.2. Проверка измерительных проводов.

После подсоединения измерительных проводов к прибору вклю-

чите шнур питания в розетку (220 В / 50 Гц), чтобы светодиодный

индикатор показал, верно ли подсоединены провода. Если све-

тятся зеленые индикаторы P-E и P-N, а красный светодиод не

горит, значит все в норме. В обратном случае, возможно, прово-

да E и N подключены неправильно. Необходимо отсоединить эти

провода от входных гнезд прибора, проверить их и подключить

правильно. В случае неправильного подсоединения проводов к

гнездам E и N в ходе измерения возможно возникновение тока

утечки.

Опасно!

Если провода подсоединены неправильно, прекратите измерения

(не нажимайте кнопку TEST). В противном случае возможны

ошибочные измерения, что может привести к несчастным случа-

ям.

5.3. Нажмите кнопку «I

∆n

». Она позволяет выбрать номинальный

ток срабатывания УЗО (I

∆n

Значения по умолчанию: I

∆n

--------- 30 мА

0º/180º---- 0º

5.4. Методы измерения

5.4.1. Установка кратности тестирующего тока

Тип измерения Кратность тестирующего тока

Тест на отсутствие

срабатывания УЗО

х1/2: максимальное время измере-

ния 1000 мс.

Тест на срабатывание УЗО

х1: максимальное время изме

рения

1000 мс (кроме номинального тока

УЗО 500 мА).

Тест на срабатывание УЗО

х1: максимальное время изме

рения

300 мс (для номинально

го тока 500

мА).

Тест на быстрое срабаты-

вание УЗО

х5 (только для номинальных токов

УЗО 10, 20, 30 мА): мак

симальное

время измерения 1000 мс

Тест на быстрое срабаты-

вание УЗО

250 мА: максимальное время изме-

рения 1000 мс (только UT581)

Тест AUTO RAMP (пилооб-

разный тестирующий ток)

Рост (I

∆n

) 20%-110% от номинально-

го тока УЗО с шагом 10%. Макси-

мальное время измерения: 300 мс х

10 (только UT582)

5.4.2. Нажмите кнопку запуска измерений (TEST)

Тип измерения Поведение УЗО

Тест на отсутствие

срабатывания УЗО

УЗО не должно разомкнуть цепь

Тест на срабатывание УЗО

УЗО должно разомкнуть цепь

Тест на срабатывание УЗО

УЗО должно разомкнуть цепь
