Квт PROLINE KT266C Инструкция по эксплуатации онлайн
ПЕРЕДНЯЯ ПАНЕЛЬТОКОВЫЕ КЛЕЩИ ЦИФРОВЫЕ
KT266F (КВТ), KT266C (КВТ),
серия «PROLINE»
инструкция по эксплуатации
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
Токовые клещи КТ266F (КВТ) и КТ266С (КВТ) предна-
значены для измерения величины силы переменного тока,
а также ряда других параметров тока в режиме мульти-
метра. Прибор прост в использовании как в быту, так и в
профессиональной деятельности.
Токовые клещи разработаны в соответствии со стандар-
том IEC 1010-1 IEC1010-2-032 по безопасности из-
мерительного оборудования при перегрузке напряжения
по категории CATII1000V/CATIII600V
СИМВОЛЫ БЕЗОПАСНОСТИ
Важная информация по безопасности,
см. инструкцию
Возможно наличие высокого напряжения
Заземление
Двойная изоляция
Предохранитель может быть заменен аналогич-
ным с параметрами, указанными в настоящей
инструкции
УХОД ЗА ПРИБОРОМ
• Всегда отсоединяйте выводы прибора от источников
• электрического тока перед снятием крышки.
• Если появляются сбои или ошибки в работе прибора,
он не может далее использоваться и его необходимо
проверить.
• Никогда не работайте с прибором со снятой или неза-
крепленной крышкой батарейного отсека.
• Не применяйте абразивов и растворителей при чистке
прибора, а только ткань и мягкие моющие средства.
ТЕХНИКА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
• Никогда не превышайте величины перегрузочной
способности прибора, указанной в спецификации для
каждого диапазона измерения.
• Когда прибор подключен к измеряемой схеме, не при-
касайтесь к неиспользуемым гнездам.
• Если порядок измеряемой величины неизвестен зара-
нее, установите переключатель пределов на макси-
мальное значение.
• Перед изменением положения переключателя диа-
пазонов отсоедините щупы прибора от измеряемой
схемы.
• При проведении измерений в телевизорах и импульс-
ных блоках питания всегда помните, что в измеряемых
точках могут присутствовать импульсы высокого на-
пряжения, которые могут вывести из строя прибор.
• Никогда не измеряйте сопротивлений во включенной
схеме.
• Всегда будьте осторожны при работе с напряжени-
ями свыше 60 В постоянного или 30 В переменного
тока. При измерениях держите пальцы за барьерной
кромкой щупов.

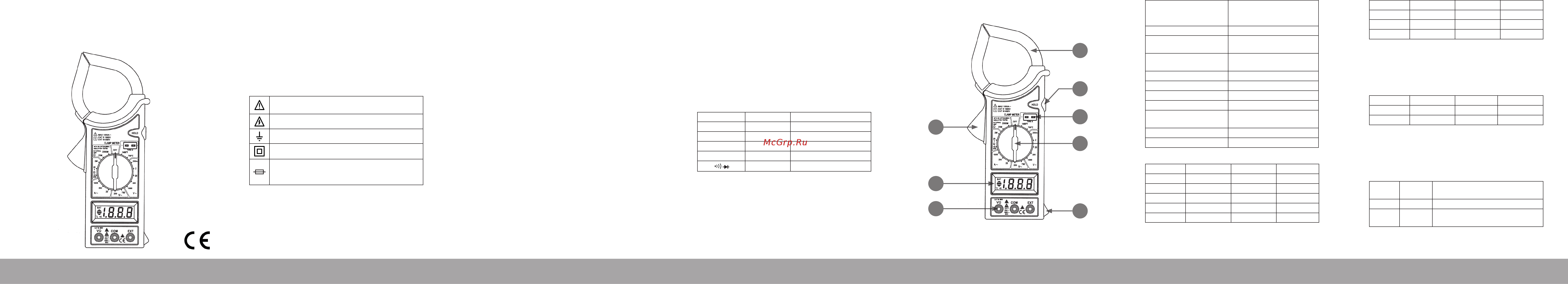

ПЕРЕДНЯЯ ПАНЕЛЬ
1. Клещи-трансформатор. Измерение переменного
тока, протекающего по проводнику. Нажмите на скобу
и откройте клещи. При отпускании пальца со скобы
клещи снова закроются.
2. Скоба
3. Разъем для подключения термопары
4. Кнопка фиксации данных «HOLD». Кнопка служит
для запоминания измеренного значения при изме-
рениях переменных токов и напряжений, постоянных
напряжений и частоты.
5. Поворотный переключатель. Используется для
выбора функций и диапазонов. Прибор не работает,
когда переключатель установлен в положение «OFF».
6. ЖК-дисплей
7. Входные разъемы. Прибор имеет три входных
разъема, которые защищены от перегрузки. При
работе соединяйте черный провод щупов с разъемом
«COM»,а красный с разъемом «V Ω».
Функция Разъемы Входные пределы
200 мВ V / Ω 250V пост. или перем.
DCV / ACV V / Ω ±0,5% ± 2D
Hz V / Ω ±0,5% ± 2D
Ω V / Ω ±0,5% ± 2D
V / Ω ±0,5% ± 2D
Разъем «EXT» используется при подключении измерителя
изоляции.
8. Петля
ОБЩИЕ ХАРАКТЕРИСТИКИ
Максимальное
напряжение между
гнездами и «землей»
1000 В постоянного или
750 В переменного эфф.
Питание Батарея 9В, типа «Крона»
Дисплей ЖКИ, 1999 отсчетов, об-
новление 2-3 раза в сек.
Метод измерения АЦП с 2-м интегрирова-
нием
Индикация перегрузки на дисплее цифра «1»
Индикация полярности «-» при отриц. полярности
Рабочая температура 0°С - 40°С
Температура хранения -10°С - 50°С
Индикация разряда
батареи
символ «BAT»
Размеры 96 мм х 235 мм х 46 мм
Вес 330 г
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Диапазон Разрешение Точность Примечание
200 мВ 0.1 мВ ±0,5% ± 1D
*
KT266C
2 В 1 мВ ±0,5% ± 3D KT266C, F
20 В 10 мВ ±0,5% ± 3D KT266C, F
200 В 0.1 В ±0,5% ± 3D KT266C, F
1000 В 1 В ±0,8% ± 3D KT266C, F
*D - единица младшего разряда
Входное сопротивление: ≥ 9 МОм
01 02 03 04 05 06
1
8
5
4
3
7
6
2
ПЕРЕМЕННЫЙ ТОК
Диапазон Разрешение Точность Примечание
20 А 10 мА ±4,0% ± 5D KT266C
200 А 100 мА ±2,5% ± 5D KT266C, F
1000 А 1 А ±3,0% ± 10D > 800 мА
Диапазон частот: 50 - 60 Гц. Измерение: среднеква-
дратичное для сигнала синусоидальной формы. Ширина
раскрыва клещей: 5 см. Защита от перегрузки: 1200 А,
60 сек.
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Диапазон Разрешение Точность Примечание
200 В 0.1 В ±1,0% ± 5D KT266C, F
750 В 1 В ±1,2% ± 3D KT266C, F
Входное сопротивление: ≥ 9 МОм
Диапазон частот: 50 Гц - 500 Гц. Измерение: среднеква-
дратичное для сигнала синусоидальной формы.
ИЗМЕРЕНИЕ ИЗОЛЯЦИИ (При подключении дополни-
тельно 500 - вольтового измерителя изоляции)
Диап.
Разреш.
способн.
Точность
20 МОм 10 кОм + 2.0%(данные-m) + 2D
2000
МОм
1 МОм + 4.0%(данные-n) + 2D
(RX≤500МОм)
+ 5.0%(данные-n) + 2D (RX>500МОм)
При работе с KT266F и измерителем 261: m=50, n=100
При работе с KT266С и измерителем 261: m=50, n=100
