Iek ORT 1 контакт 12-240 В AC/DC ORT-S1-ACDC12-240V [2/7] Страница 2

Содержание

• Реле циклическое типа ort 1
• Страница 1 1
• Страница 2 2
• Таблица 1 2
• Страница 3 3
• Для начала цикла с паузы необходимо установить перемычку между контактами б и а1 4
• Страница 4 4
• Схемы электрические реле представлены на рисунке 2 2 функциональные диаграммы реле приведены на рисунках 3 и 4 4
• Ч 12 11 12 г 4
• Страница 5 5
• Бытовой электронной техники 6
• В период гарантийных обязательств и при возникновении 6
• Гарантийные обязательства 7 гарантийный срок эксплуатации реле 1 год со дня продажи 6
• Любым видом крытого транспорта обеспечивающим предохранение упакованных реле от механических повреждений загрязнения и попадания влаги при температуре от минус 35 до плюс 75 с 6
• Осуществляется в упаковке изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от минус 35 до плюс 75 с и относительной влажности средней за 24 ч от 5 до 95 при хранении не допускается конденсация влаги и обледенение 6
• Претензий обращаться к продавцу или в организации 6
• При условии соблюдения потребителем правил монтажа эксплуатации хранения и транспортирования 6
• Страница 6 6
• Условия транспортирования и хранения 5 транспортирование реле производится в упаковке изготовителя 6
• Утилизация 6 реле утилизируются в соответствии с правилами утилизации 6
• Хранение реле в части воздействия климатических факторов 6
• Издание 2 7
• Страница 7 7

Похожие устройства

• Реле и Автоматика ВЛ-42М1 A8223-76911236 Тех. описание к ВЛ-42М1
• NEOLUX NEO-FC02 Отказное письмо
• LadAna Star-L 25/4-180 (кабель 1м, евровилка, комплект гаек) 260508001 Технический паспорт
• LadAna Star-L 25/4-180 (кабель 1м, евровилка, комплект гаек) 260508001 Габаритные размеры
• Kraftool 10 т 43427-10 Инструкция
• HiWatch Ds-t500l (2.8mm) АВ5074697 паспорт
• HiWatch Ds-i456z(b)(2.8-12mm) АВ5088239 паспорт
• PRO-BRITE AMOL против жира и нагара 298-05 Способ применения
• PS-link IP 5Мп IP105P со встроенным POE питанием 1719 Инструкция
• EKF ПВЦ, 10А PROxima 20 шт pvc-10x38-10 Инструкция к товару
• EKF ПВЦ, 1А 20 шт PROxima pvc-10x38-1 Инструкция к товару
• Адриэль 5 л 301321 Адриэль 5 л
• EKF ПВЦ, 20А PROxima 20 шт pvc-10x38-20 Инструкция к товару
• EKF ПВЦ, 25А PROxima 20 шт pvc-10x38-25 Инструкция к товару
• EKF ПВЦ, 32А 20 шт PROxima pvc-10x38-32 Инструкция к товару
• EKF ПВЦ, 10х38 6А 20шт pvc-10x38-6 Инструкция к товару
• EKF ПВЦ, 8А 20 шт PROxima pvc-10x38-8 Инструкция к товару
• EKF 2А 20 шт PROxima pvc-10x38-2 Инструкция к товару
• Litokol LITONET GEL EVO 0,75L X 12 0,75 L 484860002 Техническое описание LITONET GEL EVO
• Адрилан 850 мл 200212 Адрилан 850 цвет.

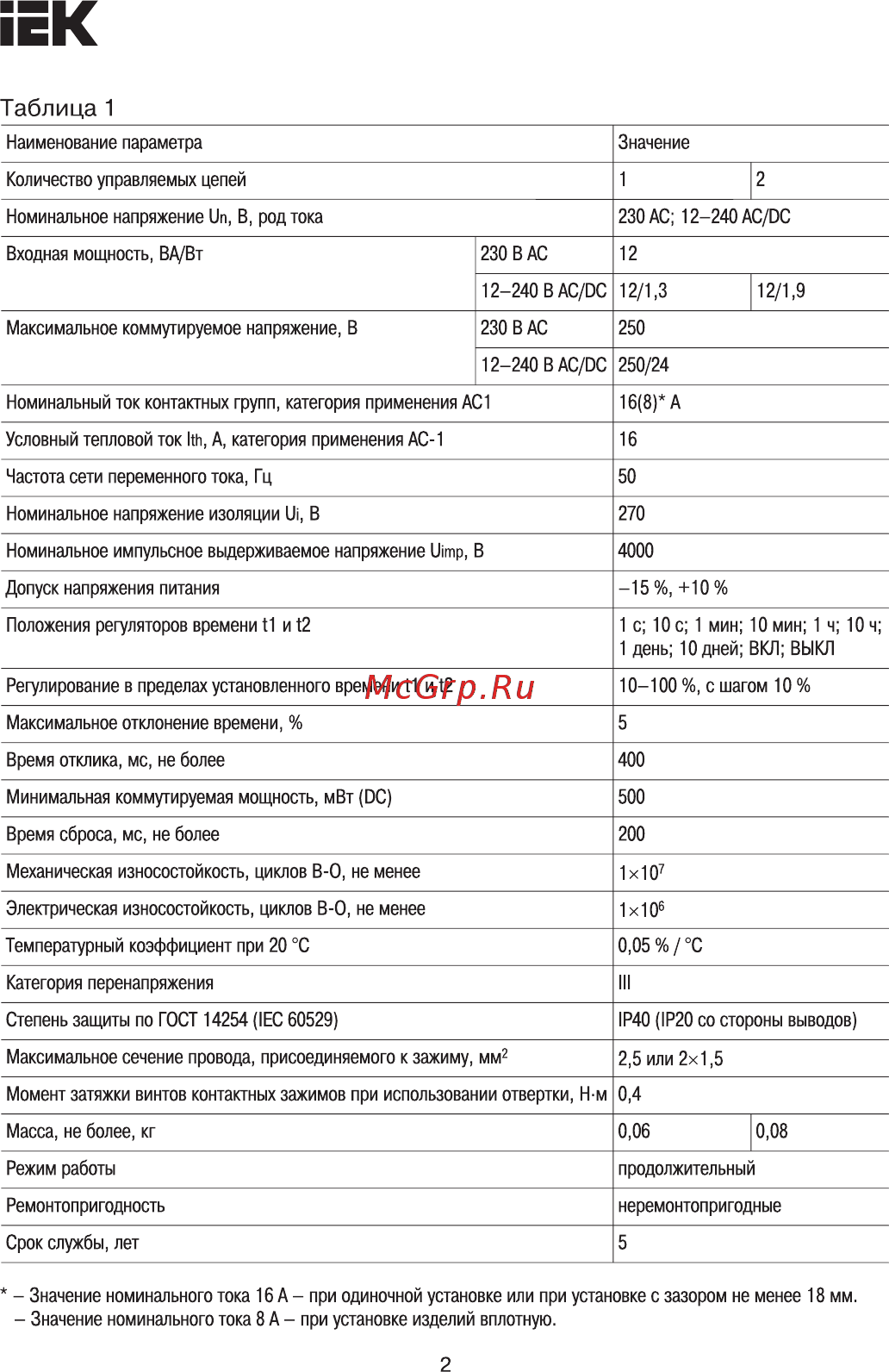

EK Таблица 1 Наименование параметра Значение Количество управляемых цепей 1 Номинальное напряжение ип В род тока 230 АС 12 240 AC DC 230 В АС Входная мощность ВА Вт Максимальное коммутируемое напряжение В 12 12 240 В AC DC 12 1 3 230 В АС 250 12 240 В AC DC 250 24 Номинальный ток контактных групп категория применения АС1 I2 12 1 9 16 8 А Условный тепловой ток Ith А категория применения АС 1 16 Частота сети переменного тока Гц 50 Номинальное напряжение изоляции Ui В 270 Номинальное импульсное выдерживаемое напряжение Uimp В 4000 Допуск напряжения питания 15 10 Положения регуляторов времени t1 и t2 1 с 10 с 1 мин 10 мин 1 ч 10 ч 1 день 10 дней ВКЛ ВЫКЛ Регулирование в пределах установленного времени t1 и t2 10 100 с шагом 10 Максимальное отклонение времени 5 Время отклика мс не более 400 Минимальная коммутируемая мощность мВт DC 500 Время сброса мс не более 200 Механическая износостойкость циклов В О не менее 1хЮ7 Электрическая износостойкость циклов В О не менее 1x10е Температурный коэффициент при 20 С 0 05 C Категория перенапряжения III Степень защиты по ГОСТ 14254 IEC 60529 IP40 IP20 со стороны выводов Максимальное сечение провода присоединяемого к зажиму мм2 2 5 или 2x1 5 Момент затяжки винтов контактных зажимов при использовании отвертки Н м 0 4 Масса не более кг 0 06 Режим работы продолжительный Ремонтопригодность неремонтопригодные Срок службы лет 5 0 08 Значение номинального тока 16 А при одиночной установке или при установке с зазором не менее 18 мм Значение номинального тока 8 А при установке изделий вплотную 2
