указанным на рисунке 8 и в таблице 7.

Пример условного обозначения патрубка компенсационного D

= 100мм:

ПК-100 ГОСТ 6942—98

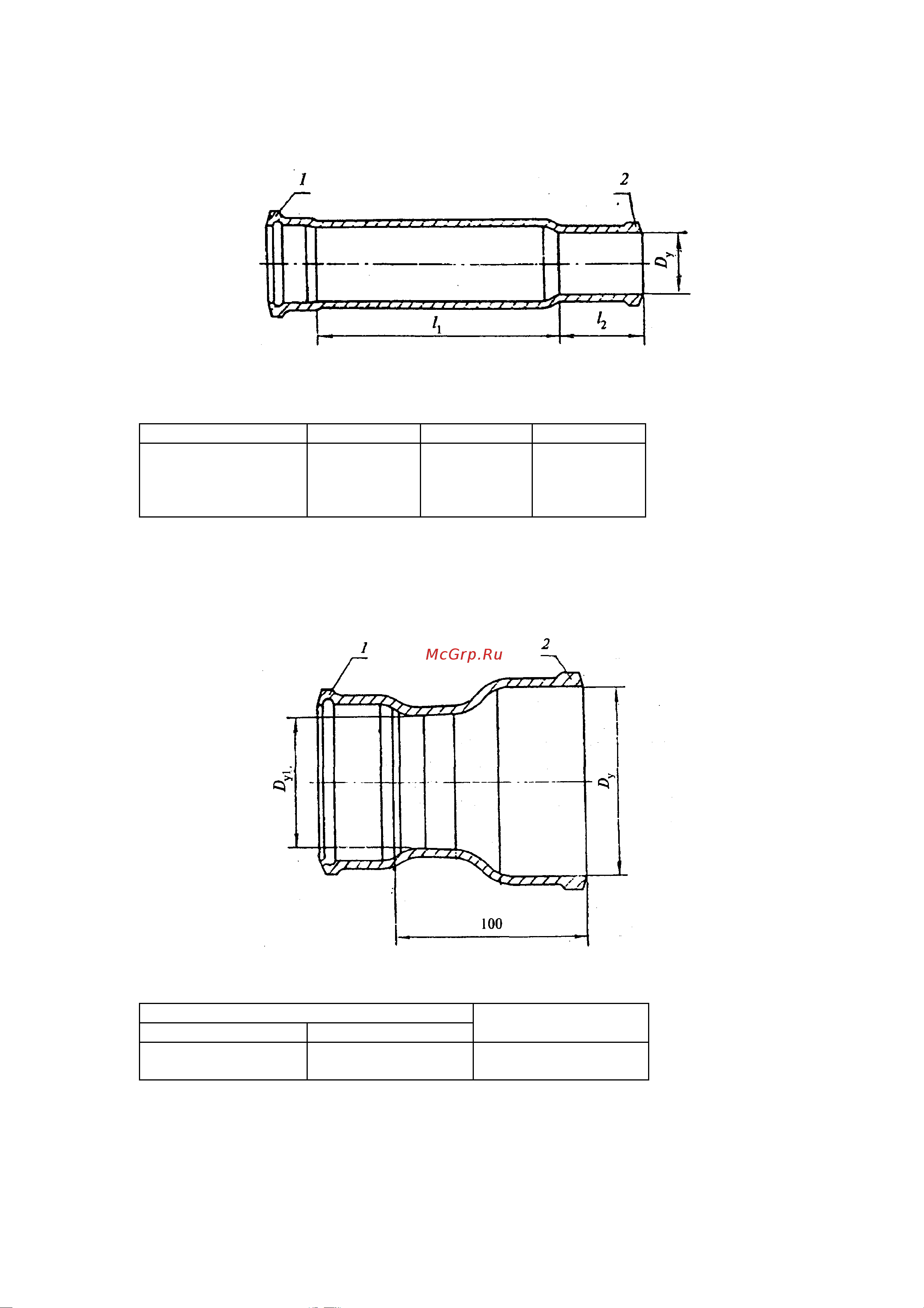

1 — раструб типа II; 2 — хвостовик

Рисунок 8

Таблица 7 Размеры в миллиметрах

Условный проход D

Масса, кг

100 130 80 4,5

100 370 80 8,4

150 130 80 6,5

150 380 80 12,8

4.5 Патрубки переходные

4.5.1 Конструкция и размеры переходных патрубков должны соответствовать указанным на

рисунке 9 и в таблице 8.

Пример условного обозначения патрубка переходного D

у1

=50 мм и D

= 100 мм:

ПП-50/100 ГОСТ 6942-98

1— раструб типа I; 2 — хвостовик

Рисунок 9

Таблица 8

Условный проход, мм Масса, кг

у1

100 50 1,85

150 100 3,2

4.6 Колена

4.6.1 Конструкция и размеры колен должны соответствовать указанным на рисунке 10 и в

таблице 9.

Пример условного обозначения колена D

= 100 мм;

К-100 ГОСТ 6942-98
