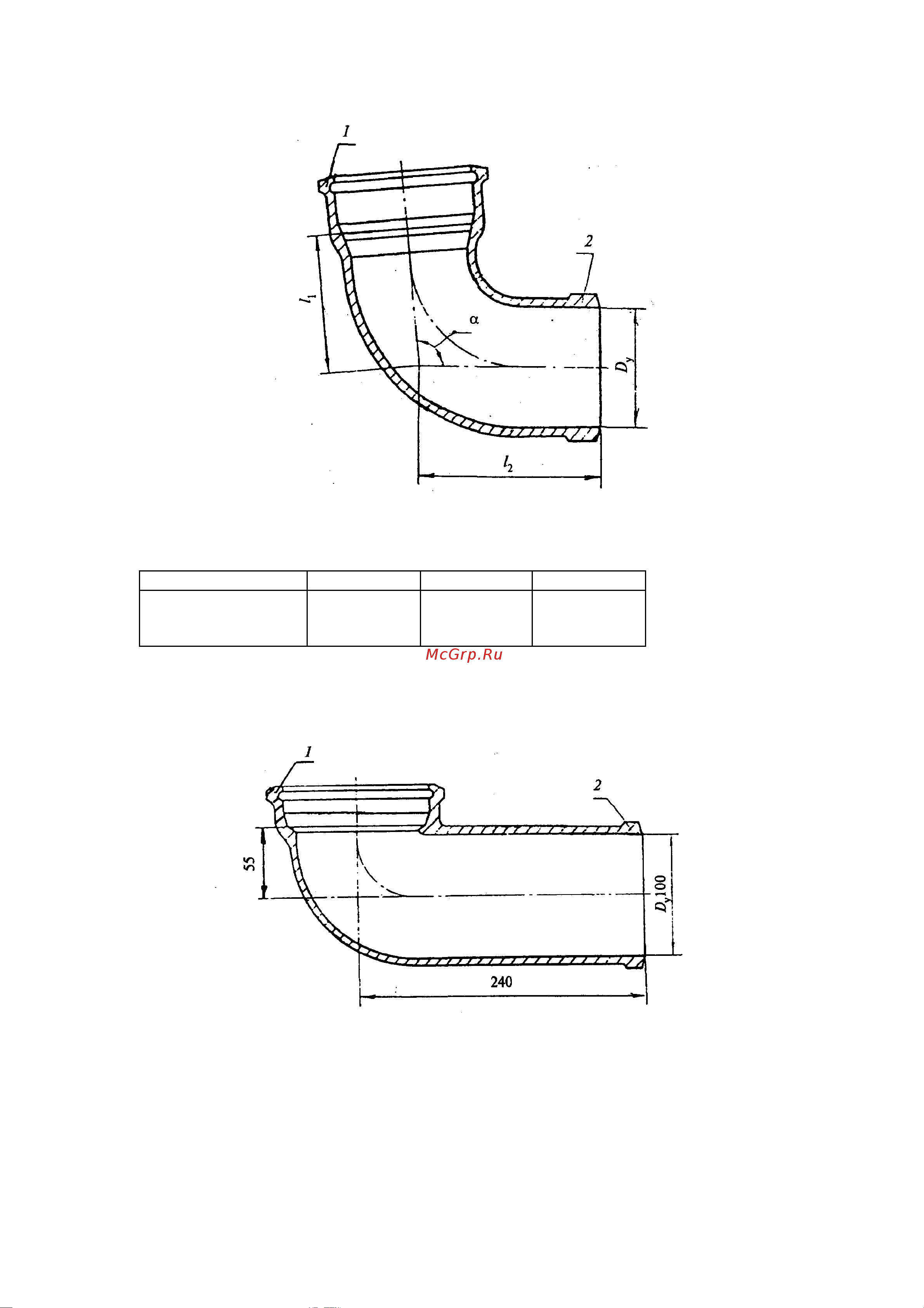

α = 92° 30' ± 1°30'; 1— раструб типа I; 2 — хвостовик

Рисунок 10

Таблица 9 Размеры в миллиметрах

Условный проход D

Масса, кг

50 57 130 2,0

100 85 150 4,9

150 125 180 7,5

4.7 Колена низкие

4.7.1 Конструкция и размеры колен низких должны соответствовать указанным на рисунке

11. Масса колена низкого 3,4 кг. Условное обозначение колена низкого:

КН-100 ГОСТ 6942-98

1 — раструб типа IV; 2 — хвостовик

Рисунок 11

4.8 Отводы 110° и 120°

4.8.1 Конструкция и размеры отводов должны соответствовать указанным на рисунке 12 и в

таблицах 10 и 11.

Пример условного обозначения отвода с α = 120° и D

= 50 мм:

О 120°-50 ГОСТ 6942-98

То же, с α = 150° и D

=100Д (удлиненный) мм:

О 150°-100Д ГОСТ 6942-98
