Турникет-трипод электромеханический PERCo-TTR-04.1

Факт срабатывания / отпускания реле PASS A, PASS B, Ready, Detector и Alarm можно

определить по загоранию/гашению красных индикаторов, которые установлены вблизи

указанных реле (см. рис. 5).

Выходные каскады для сигналов PASS A, PASS B, Ready, Det Out и Alarm – контакты реле

(см. рис. 8) со следующими характеристиками сигналов:

максимальное коммутируемое напряжение постоянного тока, В ................................. 42

максимальный коммутируемый ток, А ......................................................................... 0,25

сопротивление замкнутого контакта, Ом ..................................................... не более 0,15

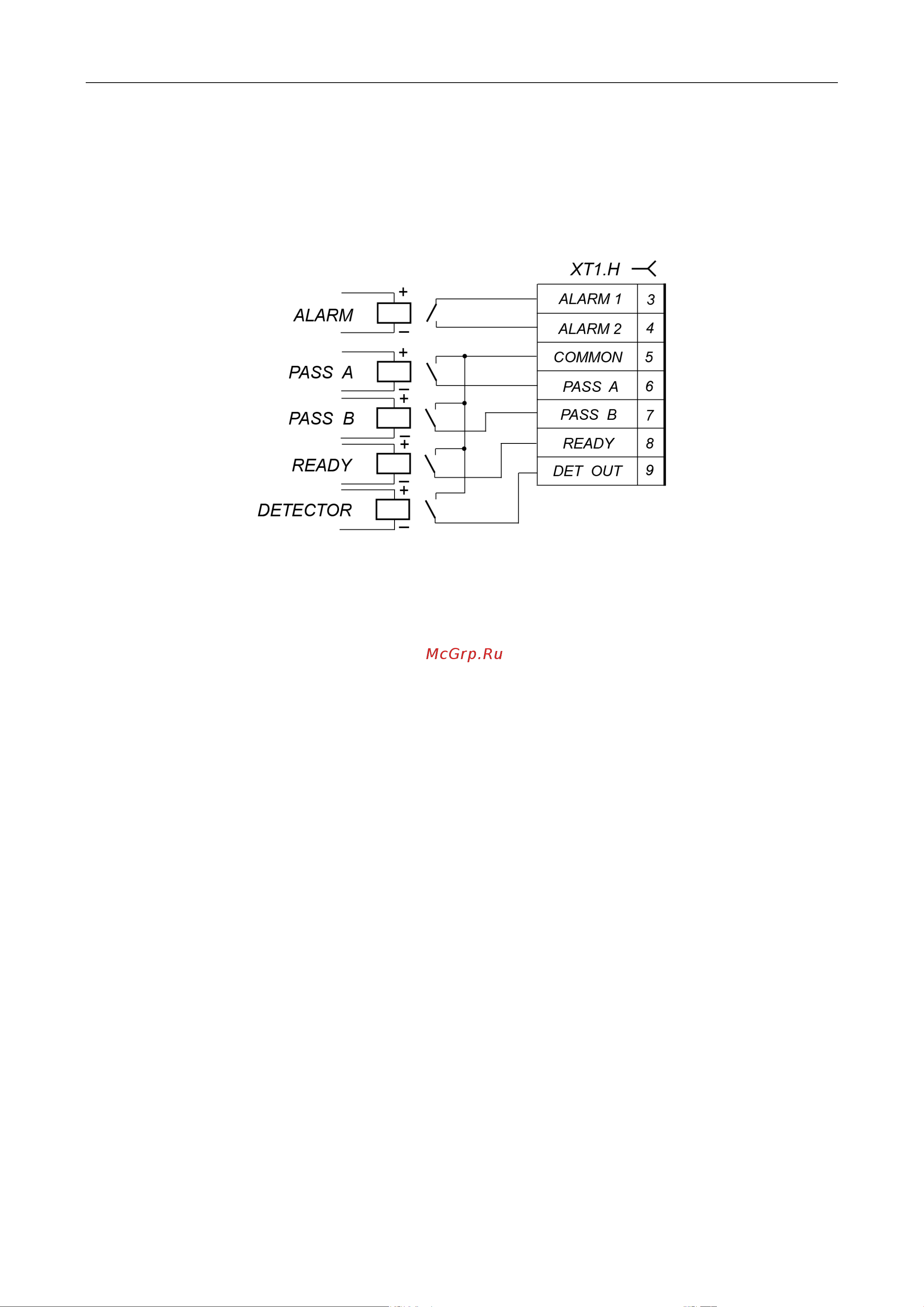

Рисунок 8. Выходные каскады для PASS A, PASS B, Ready, Det Out и Alarm

5.5 Режимы управления турникетом

Возможны два режима управления турникетом – импульсный и потенциальный. Данные

режимы управления определяют возможные режимы работы турникета (см. табл. 3 и 4).

Режим управления определяется наличием перемычки на разъеме J1 (расположение

разъема J1 показано на рис. 5: перемычка установлена – импульсный режим управления,

перемычка снята – потенциальный режим управления). При поставке перемычка

установлена.

В обоих указанных режимах управление турникетом происходит подачей управляющего

сигнала на турникет. При этом в импульсном режиме управления время ожидания прохода

равно 5 секундам и не зависит от длительности управляющего сигнала (импульса). В

потенциальном режиме управления время ожидания прохода равно длительности

управляющего сигнала.

Импульсный режим управления используется для управления турникетом с помощью ПДУ,

устройства РУ и контроллера СКУД, выходы которых поддерживают импульсный режим

управления.

Штатные входы управления: Unlock A, Stop и Unlock B.

Специальный вход управления: Fire Alarm.

Режимы работы турникета при данном режиме управления приведены в табл. 3. Алгоритм

подачи управляющих сигналов при данном режиме управления приведен в Приложении 1.

Минимальная длительность входного сигнала, при которой возможно изменение режима

работы турникета, должна быть 100 мс. Время ожидания прохода равно 5 секундам и не

зависит от длительности входного сигнала.

Потенциальный режим управления используется для управления турникетом с помощью

контроллера СКУД, выходы которого поддерживают потенциальный режим управления

(например, замковый контроллер).

Штатные входы управления: Unlock A и Unlock B.

Специальные входы управления: Stop и Fire Alarm.

Режимы работы турникета при данном режиме управления приведены в табл. 4. Алгоритм

подачи управляющих сигналов при данном режиме управления приведен в Приложении 2.
