PT Group UPK-08-991104.22 Паспорт изделия онлайн

Тягово-сцепное устройство (ТСУ) съемный

квадрат с нержавеющей накладкой

Артикул: UPK-08-991104.22

* Подходит на комплектации с указанных г.в. по настоящее время

Паспорт изделия

Требования к установке:

- Выполнять установку в специализированных организациях;

- Выполнять установку изделия строго руководствуясь данной

инструкцией по установке;

- Запрещается устанавливать изделие на другую марку

и модель автомобиля;

- Запрещается устанавливать изделие в места

не предусмотренные данной инструкцией;

- Запрещается подвергать изделие самостоятельным

доработкам.

Технические характеристики:

Тип шара «Е»; Тип соединения: шаровый;

Диаметр сцепного шара: 50 мм.

Габаритные размеры изделия: 1305х594х288 мм.

Масса комплекта: 19,6 кг.

Высота установки: 350/420 мм**.

**требование высоты не применяется в случае транспортных

средств повышенной проходимости(категории G).

Максимальные углы поворота при установке изделия

на ТС составляют:

- в горизонтальной плоскости +- 60 град.

- в вертикальной плоскости +-25 град.

- вокруг продольной оси на 10 град. в право или влево.

Пространственное положение шарового наконечника

регламентировано правилами ЕЭК ООН №55.

Требования к безопасной эксплуатации:

- Не вставать на изделие и не буксировать авто за изделие;

- Не использовать изделие в качестве опоры для домкрата;

- Каждые 5 000 км контролировать момент затяжки крепежа;

- На неасфальтированном покрытии заявленные

производителем показатели по допустимым нагрузкам

(см.паспорт) сокращаются в 2 раза, а скорость не более 30 км/ч;

- Изделие не предназначено для установки багажных

платформ с креплением непосредственно на шар,

использовать платформу под американский квадрат;

- Фиксирующий болт М10х20 предназначен для устранения

технологических люфтов у НЕнагруженного изделия;

- При установке любого нагружающего устройства (прицеп,

велокрепление и т.д.) болт необходимо демонтировать.

Эксплуатация ТСУ (фаркопа) с затянутым фиксирующим

болтом ЗАПРЕЩЕНА, так как может привести к деформации

изделия;

- Разрешенная скорость с прицепом должна соответствовать

ПДД.

При установке изделия на ТС расстояние от центра шарового

наконечника до вертикальной плоскости проходящей через

наиболее удаленную назад крайнюю точку автомобиля

составляет не менее 65 мм.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Дата упаковки Штамп ОТК_______________

СВИДЕТЕЛЬСТВО О ПРОДАЖЕ

Дата продажи______________Штамп магазина____________

Гарантийный срок 12 месяцев с даты розничной продажи.

Сохраняйте паспорт изделия в течение всего гарантийного срока.

Артикул

UPK-08-991104.22

ТСУ УАЗ Пикап

УАЗ Профи (236022, 236031

(стандартная), 236324)

D(кH) S(кг) Т(кг) А(кг)

10 100 2795 1600

D= (g*T*А)/(T+А) - горизонтальная сила, действующая между тягачом и прицепом; S - статическая вертикальная нагрузка на шар; Т- технически допустимая максимальная масса

тягача; А- максимальная масса прицепа по данным производителя ТСУ.

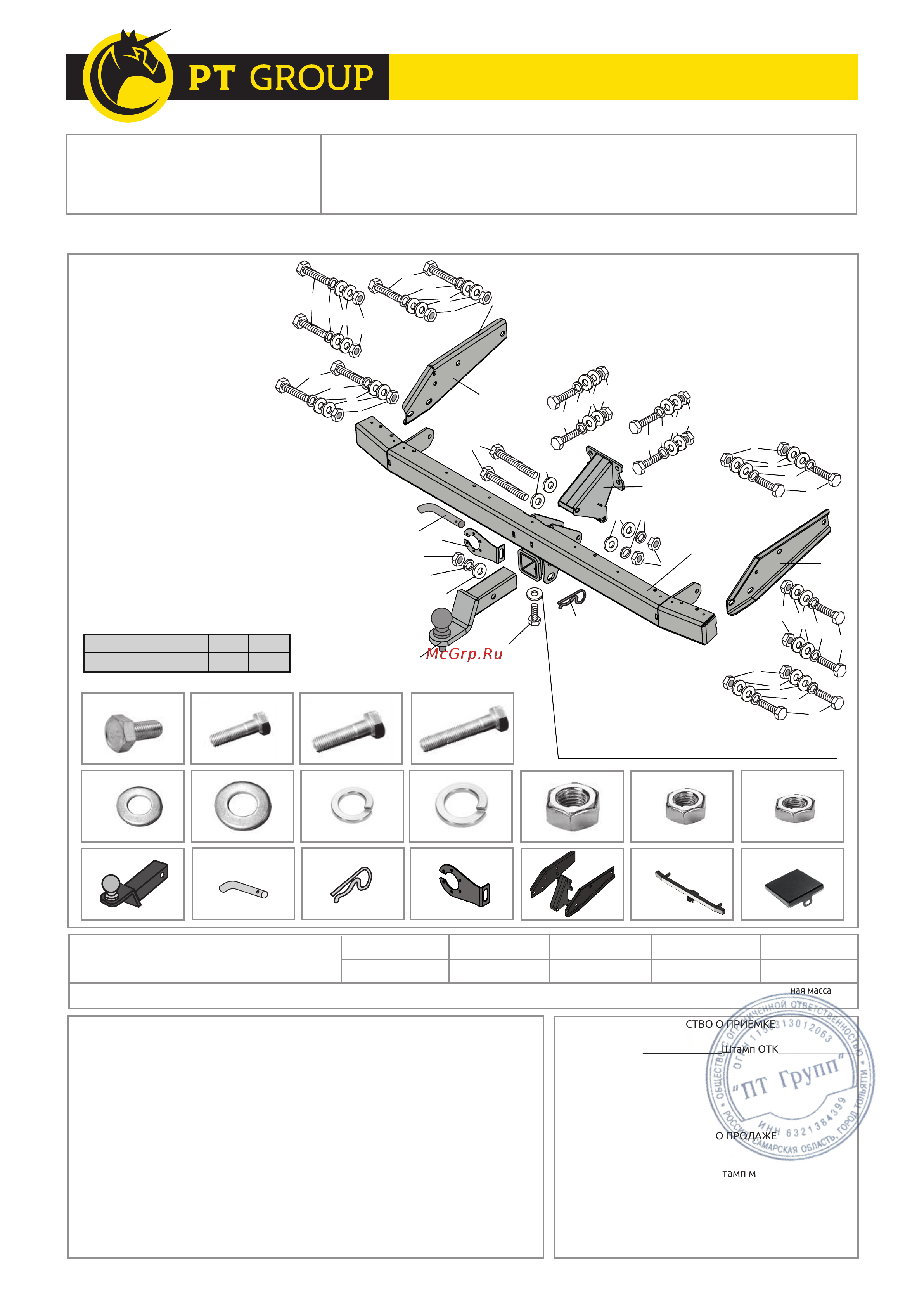

Комплектация:

A) Болт М10х20 - 1 шт.

B) Болт М10 х 30 х1,25 - 4 шт.

C) Болт М12 х 35 х1,25 - 12 шт.

D) Болт М12х1,25х100 - 2 шт.

E) Шайба 10 - 10 шт.

F) Шайба 12 - 28 шт.

G) Шайба 10 гроверная - 5 шт.

H) Шайба 12 гроверная - 14 шт.

I ) Гайка М12х1,25 - 14 шт.

J) Гайка М10х1,25 - 4 шт.

K) Гайка М10 - 1 шт.

L) Съёмный шар в сборе - 1 шт.

M) Палец гнутый

гальванизированный - 1 шт.

N) Шплинт пружинный

игольчатый - 1 шт.

Кронштейн розетки - 1 шт.

Кронштейн левый, центральный и правый - 3 шт.

Q) Балка ТСУ - 1 шт.

R) Заглушка приёмного отверстия - 1 шт.

Требуемые инструменты:

1) Ключ трещотка на 19 мм.

2) Ключ трещотка на 17 мм.

3) Ключ рожковый на 19 мм.

4) Ключ на 38 мм.

5) Отвертка плоская.

6) Ключ на 17 мм.

Диаметр резьбы М10 М12

Момент затяжки, Hм 47 80

Класс прочности метизов: Болт - 8.8, Гайка - 8.

УАЗ Пикап 2008- / Профи 2017-

(236022, 236031(стандартная),

236324)

A B C D

F G H

M N O P Q R

I J K

- используется только для крепления заглушки
