Инструкция по установке

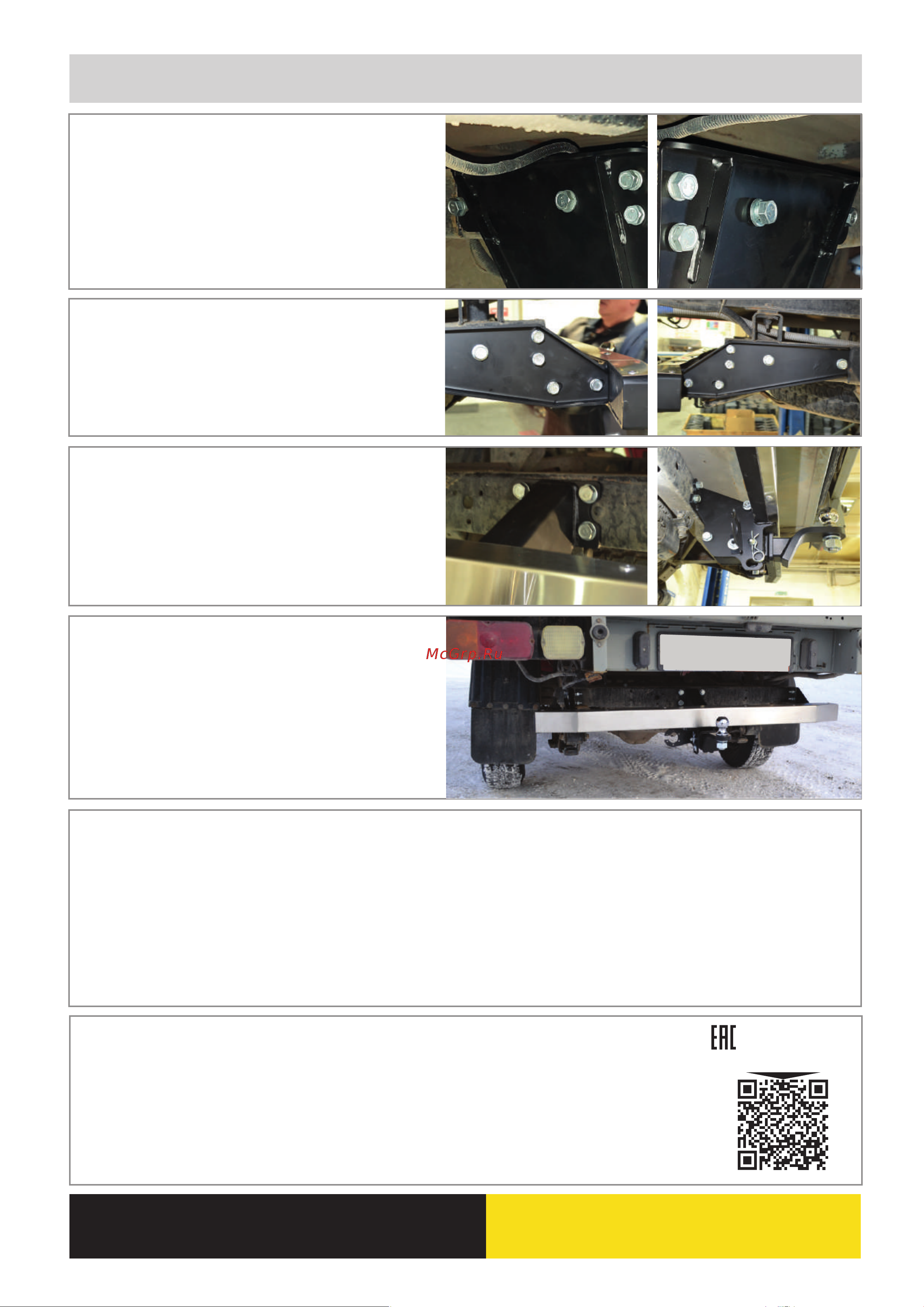

ШАГ 1.

ШАГ 3.

ШАГ 4.

Установите съёмный шар в сборе и закрепите его пальцем

стопорным со шплинтом. Затяните шар с помощью ключа на 38мм.

Затянитите фиксирующий болт М10х20 снизу,

он

используется для исключения технологических люфтов

съемного шара

и только в ненагруженном состоянии!

Перед сцепкой болт демонтировать!

Установка завершена!

Установите кронштейн левый, совместив отверстия в кронштейне

с отверстиями в лонжероне, и закрепите его двумя болтами

М12х1,25х35, через шайбы 12, шайбы 12 гроверные и гайки М12х1,25.

и болтами М10х1,25х30, через шайбы 10, шайбы 10 гроверные

и гайки М10х1,25 из комплекта. Соединения не затягивать!

Аналогично установите кронштейн правый.

Установите центральный кронштейн между балкой автомобиля и

балкой ТСУ. Закрепите болтами М12х1,25х35 и М12х1,25х100,

шайбами 12 гроверными, шайбами 12 и гайками М12х1,25, как

показано на схеме.

Затяните соединения всех элементов, первыми затягивать болты

кронштейнов, затем болты балки.

Установите запасное колесо на штатное место.

телефон службы технической поддержки

www.ptuning.ru

(звонок по России бесплатный)

8 (800) 555 20 90

ШАГ 2.

Установите балку ТСУ, соединив его с боковыми кронштейнами с

помощью болтов болтов М12х1,25х35, шайб 12, шайб 12 гроверных

и гаек М12х1,25, согласно схеме.

Далее открутите крепление запасного колеса и откиньте запасное

колесо, для удобства установки центрального кронштейна ТСУ.

Производитель гарантирует соответствие изделия характеристикам, указанным в паспорте, в течение гарантийного срока, при соблюдении

требований по установке и эксплуатации • Гарантия не распространяется на случаи, когда дефекты возникли по вине потребителя или третьих лиц,

в результате нарушения правил транспортировки, хранения, монтажа, эксплуатации, а так же внесения изменений и доработок в конструкцию.

Производитель не несёт ответственности за нанесение ущерба имуществу третьих лиц в результате неправильного хранения и эксплуатации изделия.

Следуйте правилам по эксплуатации и уходу за деталями из нержавеющей стали, и они прослужат вам долго и надёжно:

- не реже одного раза в месяц полируйте поверхность деталей с применением средств по уходу за нержавеющей сталью;

- при полировке избегайте интенсивной обработки отдельных участков изделия;

- не используйте металлические терки и губки с абразивом для ухода за изделиями;

- не используйте хлорсодержащие и концентрированные солесодержащие средства по уходу;

- регулярно убирайте загрязнения с поверхностей изделия.

Помните, что залог длительной и беспроблемной эксплуатации - аккуратное и бережное обращение с изделием!
