Рисунок 11 – Монтаж крепления-спайдер «Т-образного»

12. Закрепить крепление-спайдер «Х-образный» Поз.9 и крепление-

спайдер «Т-образный» Поз.10 на стойку Поз.2 с помощью болтов Поз.16 и

гаек Поз.18 (болты и гайки не затягивать) (рис.12). Расположение креплений

см. рисунок 13.

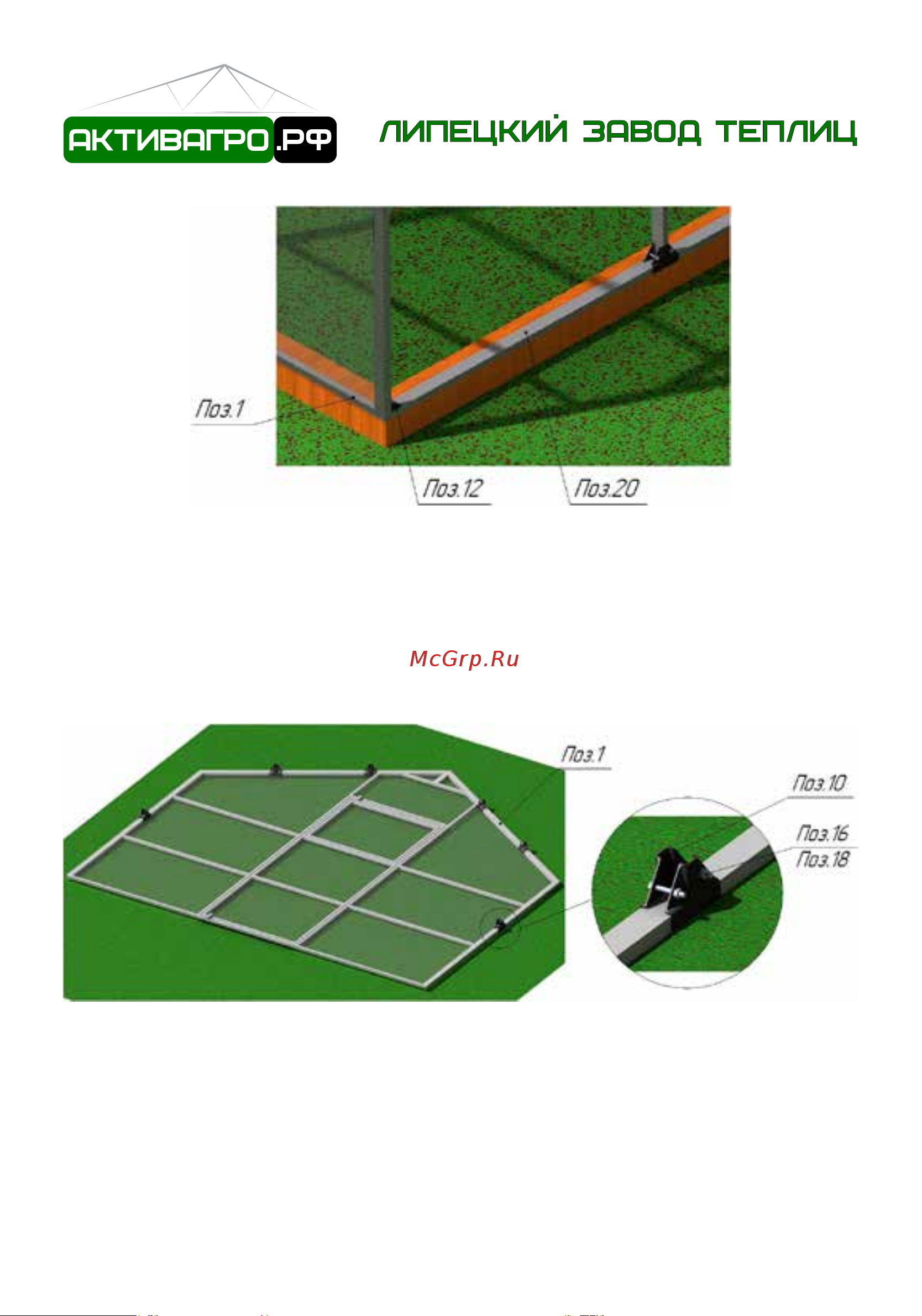

Рисунок 10 – Монтаж торцов с форточкой и дверью и нижнего основания на

брусья

11. Закрепить крепление-спайдер «Т-образный» Поз.10 на торец с

форточкой и дверью Поз.1 с помощью болтов Поз.16 и гаек Поз.18 (болты и

гайки не затягивать) (рис. 11). Расположение креплений см. рисунок 13.
