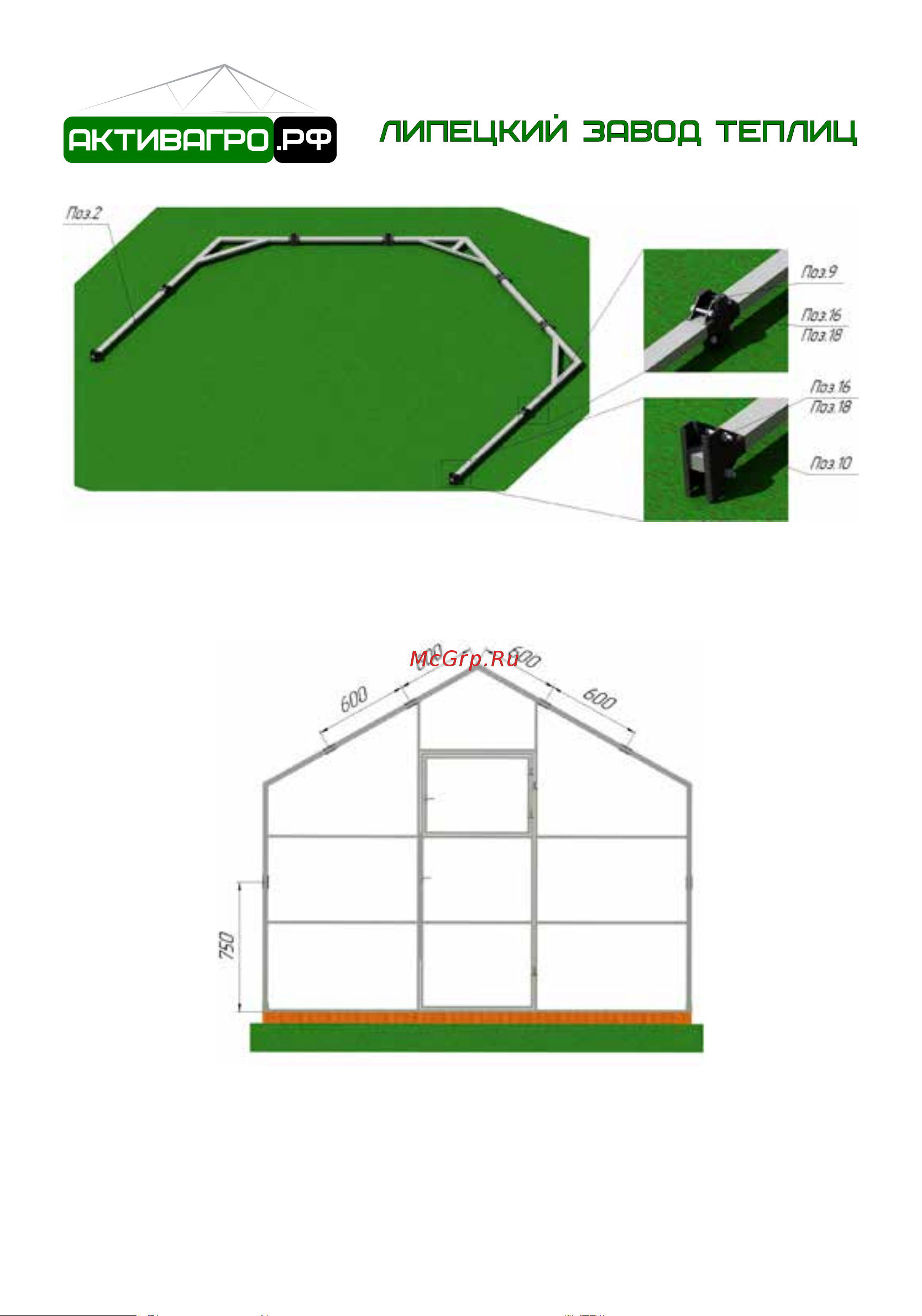

Рисунок 12 – Монтаж крепления-спайдер «Х-образного»
Расстояние между креплениями указано на рис.13.
Рисунок 13 – Расположение «Т-образных» креплений
13. Соединить обе полученные конструкции стяжкой Поз.4 путем
вставки поочередно обоих ее торцов в крепление-спайдер «Х-образный»
Поз.9 и крепление-спайдер «Т-образный» Поз.10 с последующей затяжкой
болтов (рис. 14).
