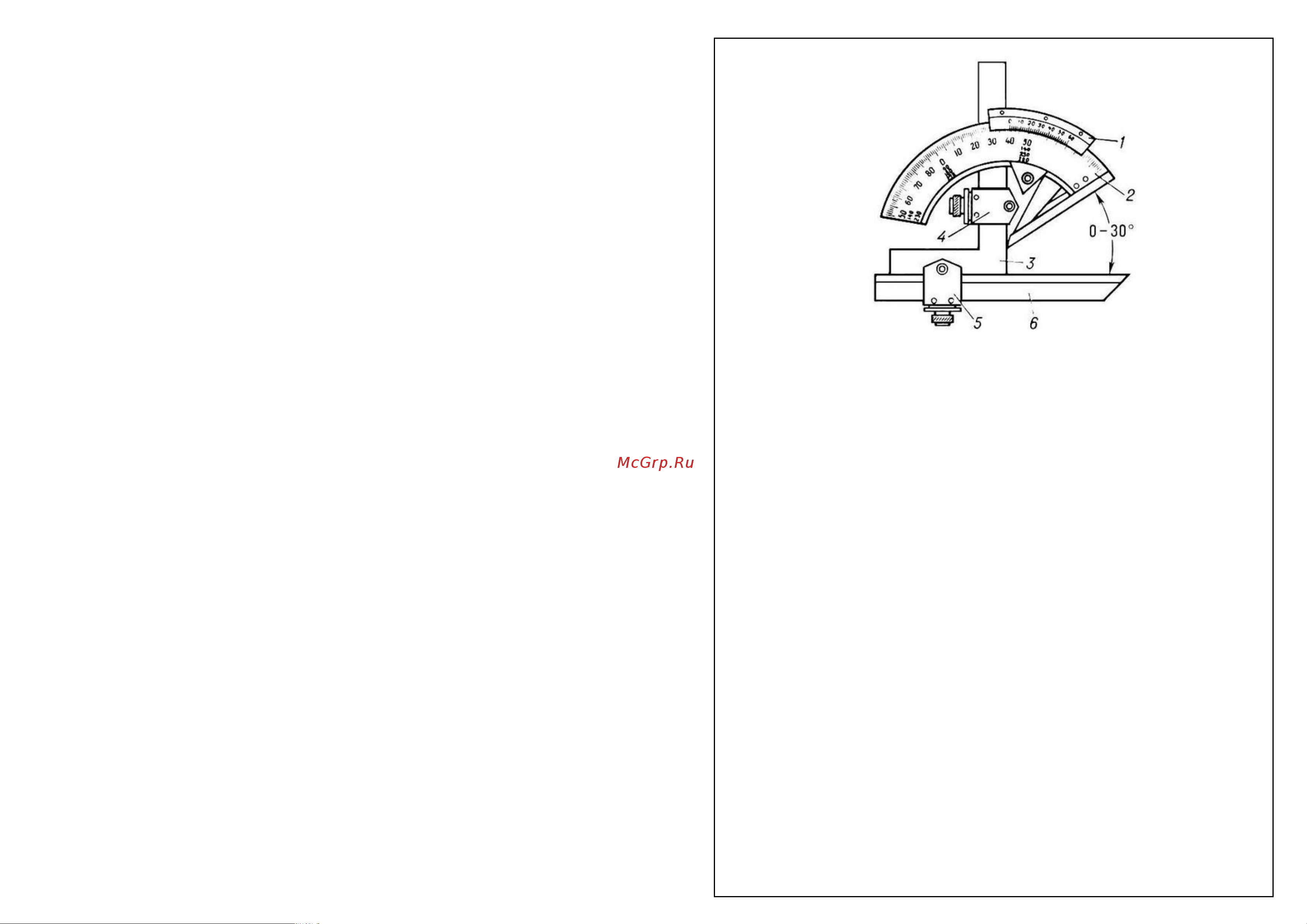

Рис. 1. Угломер с нониусом (общий вид). (1 — нониус; 2 — шкала; 3 —

угольник; 4 и 5 — державки; 6 — съемная линейка)

тор со шкалой может перемещаться по одному из сторон угольника. Для

фиксации положения на державке имеется затяжной винт. Съемная

линейка также может перемещаться относительно второй стороны

угольника и также может быть зафиксирована с помощью затяжного

винта. Положение подвижного сектора тоже может быть зафиксировано

с помощью затяжного винта. Отсчет показаний производится по шкале с

нониусным устройством.

5.3. Измерение производится контактным методом. Одна из

образующих измеряемого угла опирается на поверхность подвижной

линейки, а вторая – соответственно на поверхность пластины,

прикрепленной к подвижному сектору.

5.4. При измерении заднего и переднего углов, измеряемый инструмент

располагают в соответствии с определениями углов режущего

инструмента. передний угол γ - угол между передней поверхностью

режущего элемента (резца, зуба фрезы и т.д.) и плоскостью,

проходящей через главную режущую кромку перпендикулярно к

плоскости резания; главный задний угол α - угол между передней

задней поверхностью и плоскостью резания. В случае измерения углов

резца, передний и задний углы определяются в соответствии с

рисунком 2, приведенным ниже.

6. ПОДГОТОВКА К РАБОТЕ

6.1. Ознакомиться перед началом работы с паспортом на угломер.

6.2. Протереть угломер, удалить смазку ветошью, смоченной в бензине

(особенно тщательно с измерительных поверхностей), насухо протереть

тканью.
