Инструкция по сборке и эксплуатации Midzumi Suingu, Sachiko, Satoru

18.03.2020

Дата редакции

4.6. Соберите 4 закладных (№8-1), с нижними стойками (№1) собранного

Комплекса. И закрепите конструкцию между собой при помощи полусферы

(№13), шайб (№12), болтов (№9), гаек (№11) и заглушки полусферы (№17) по

рисунку 2 и 2B.

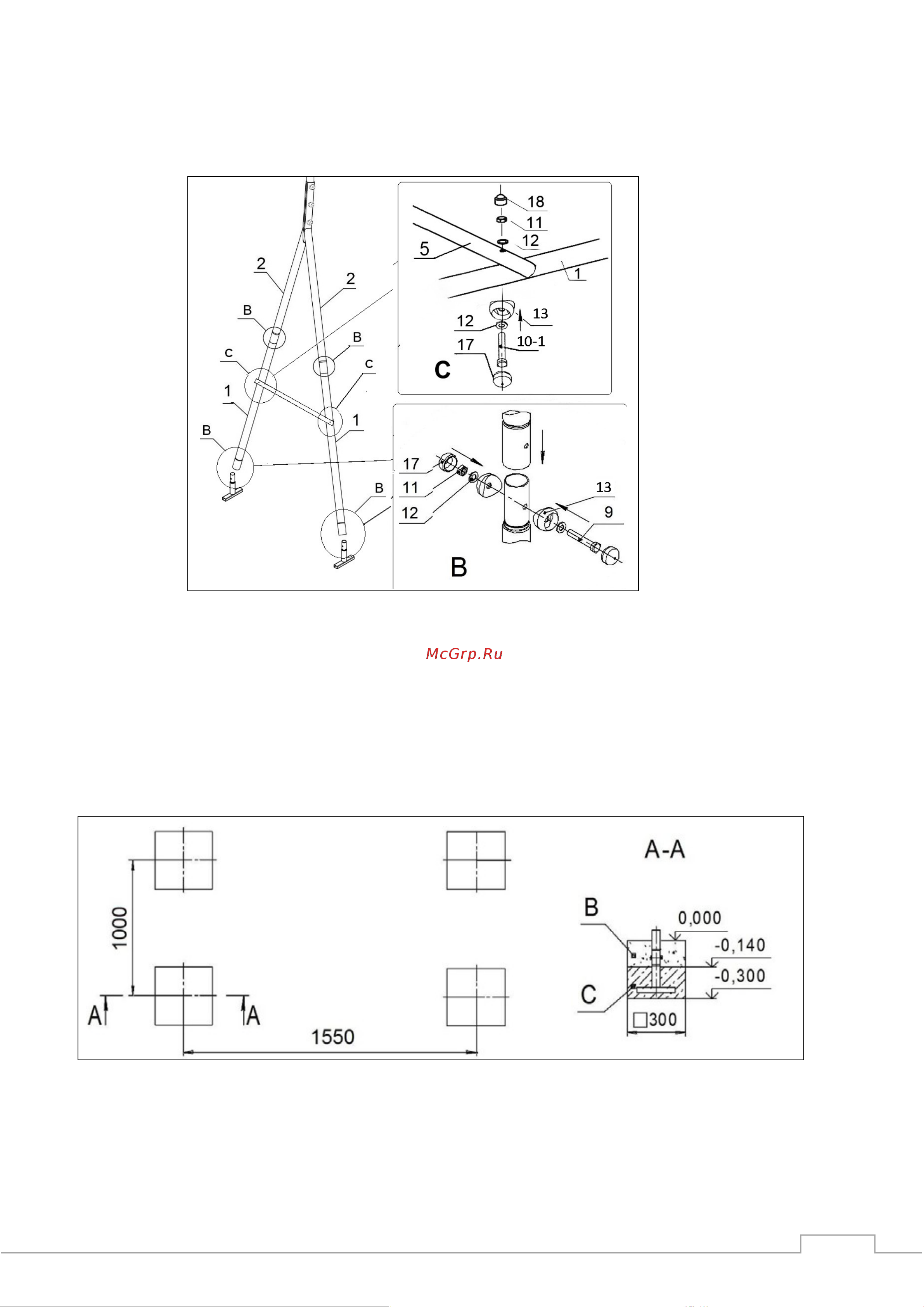

Рисунок 2

4.7. Установите на нижние части стоек (№1) по одной распорной

перекладине (№5), с каждой стороны. И закрепите конструкцию между собой

при помощи полусферы (№13), шайб (№12), болтов (№10-1), гаек (№11) и

заглушки полусферы (№17) и заглушки болта (№18). по рисунку 2 и 2С.

5. УСТАНОВКА КОМПЛЕКСА

5.1. Подготовьте площадку под установку Комплекса в соответствии с

схемой модели Midzumi:

Рисунок 3

Внимание! Размеры, указанные на схеме предназначены для планирования

площадки и могут незначительно отличаться от фактических размеров собранного

Комплекса, производить работы по бетонированию опор следует исходя из размеров

собранного Комплекса. Рекомендуем максимально развести вертикальные лестницы в

разные стороны перед бетонированием для придания дополнительной устойчивости

конструкции Комплекса.
