Инструкция по сборке и эксплуатации Midzumi Suingu, Sachiko, Satoru

18.03.2020

Дата редакции

5.2. Установите Комплекс в подготовленные ямы, проверьте

горизонтальность рукохода и балки для качелей с помощью строительного

уровня, забетонируйте опоры (бетон В15; V=0,09 м3, С – бетон, В – песок).

Внимание! Эксплуатация комплекса возможна только после полного

затвердевания бетона.

6. УСТАНОВКА НАВЕСНОГО ОБОРУДОВАНИЯ

Установите навесное оборудование, следуя вложенным инструкциям.

6.1 Для модели Midzumi Suingu соберите подвесные цепные качели со

спинкой (№6) рис. 4. Рым-болты с цепями вставьте в крайние отверстия

сиденья качелей соединив с рамой качелей шайбой и гайкой. Спинку качелей

аналогично сидению закрепите к раме качелей. Болт мебельный с усом

вставьте в свободные отверстие сиденья и затяните гайкой с шайбой. В торцы

рамы качелей вставьте заглушки трубы. Собранные качели установите на

перекладину качелей (3-1).

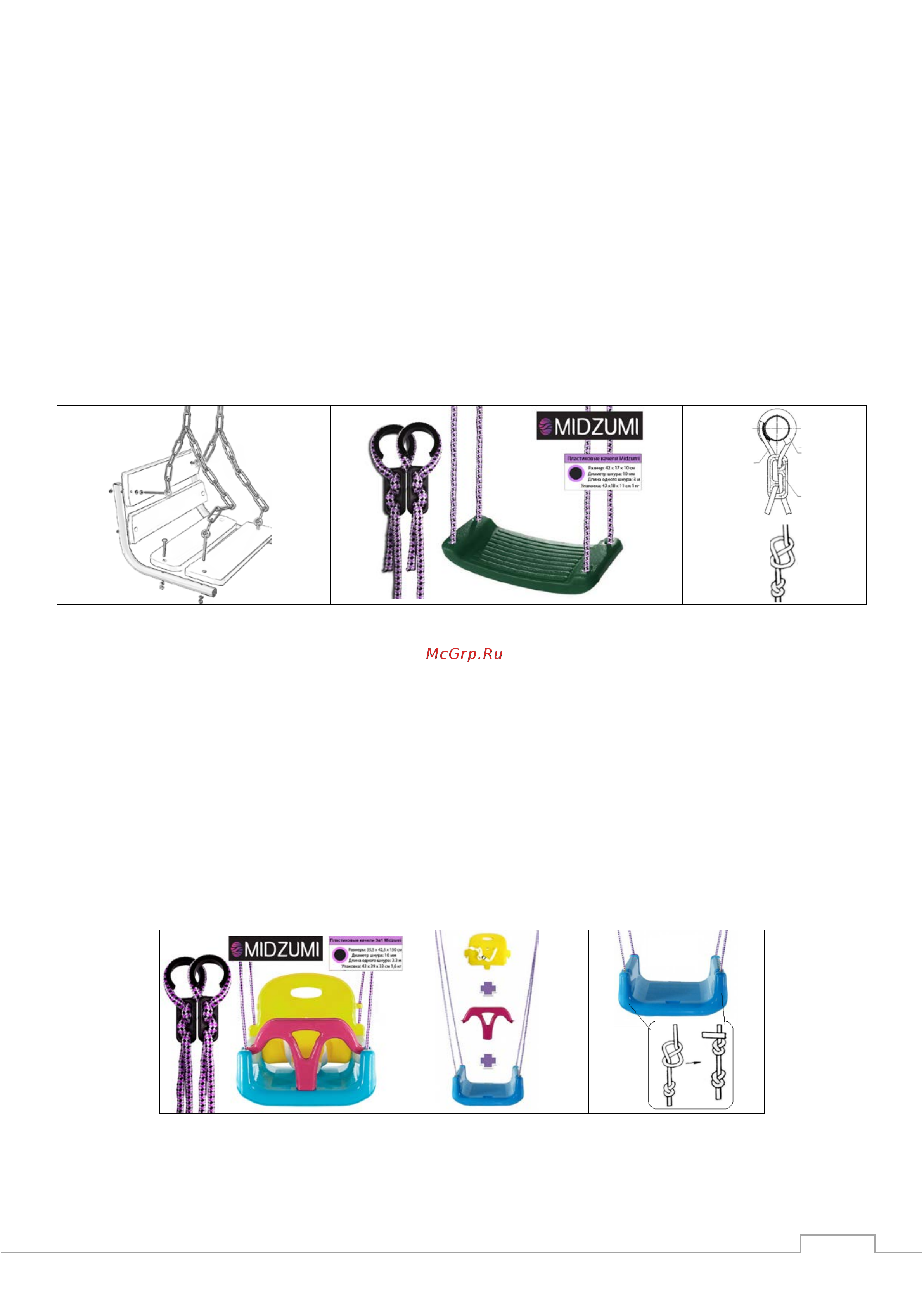

Рисунок 4 Рисунок 5 Рисунок 6

6.2. Для модели Midzumi Satoru cоберите пластиковые качели без

спинки (№7) рисунок 5. Установите на перекладину для качелей (№3) катушки

и равномерно закрепите на них тросы при помощи фиксаторов. Проденьте

нижние части тросов через боковые отверстия в сидении, выровняйте их

положение и закрепите двойными узлами под сидением рисунок 6.

6.3. Для модели Midzumi Sachiko соберите качели со спинкой 3в1 (№8)

Для детей младшего возраста, вставьте в основание сидения съёмные

ограничитель и спинку рисунок 7. Установите на перекладину для качелей

(№3) и равномерно закрепите на них тросы при помощи фиксаторов.

Проденьте нижние части тросов через боковые отверстия в сидении,

выровняйте их положение и закрепите двойными узлами под сидением

рисунок 8.

Рисунок 7 Рисунок 8

6.4. Испытайте надежность установки Комплекса и элементов навесного

оборудования под весом взрослого человека.
