СОСТАВНЫЕ ЧАСТИ

Необходимые инструменты и оборудование:

• Гаечные ключи 10 и 13 мм

• Разводной ключ (2) длина 20 см

• Регулируемые двухпозиционные плоскогубцы длиной 23 см

• Отвертка

• Пульверизатор и мыльный раствор (для проведения теста на утечку).

КОМПЛЕКТУЮЩИЕ

• Основание с нишей для баллона и опора с тремя крепежными скобами

• 9 колпачковых гаек (М6 мм), 9 малых винтов (М6х10мм), 9 малых плоских шайб (Ф6мм) для

сборки отражателя

• 6 больших болтов и фланцевых гаек (М6) для сборки основания

• 3 средних болта (М8х15мм) для сбора стойки

• 3 прокладки рефлектора и гайки-барашки, 9 больших плоских прокладок для отражателя и

сборки горелки

• 3 фиксатора обогревателя к поверхности установочной площадки

• 6 шт М6х10мм фиксирующих болтов и гаек

СБОРКА ОБОГРЕВАТЕЛЯ

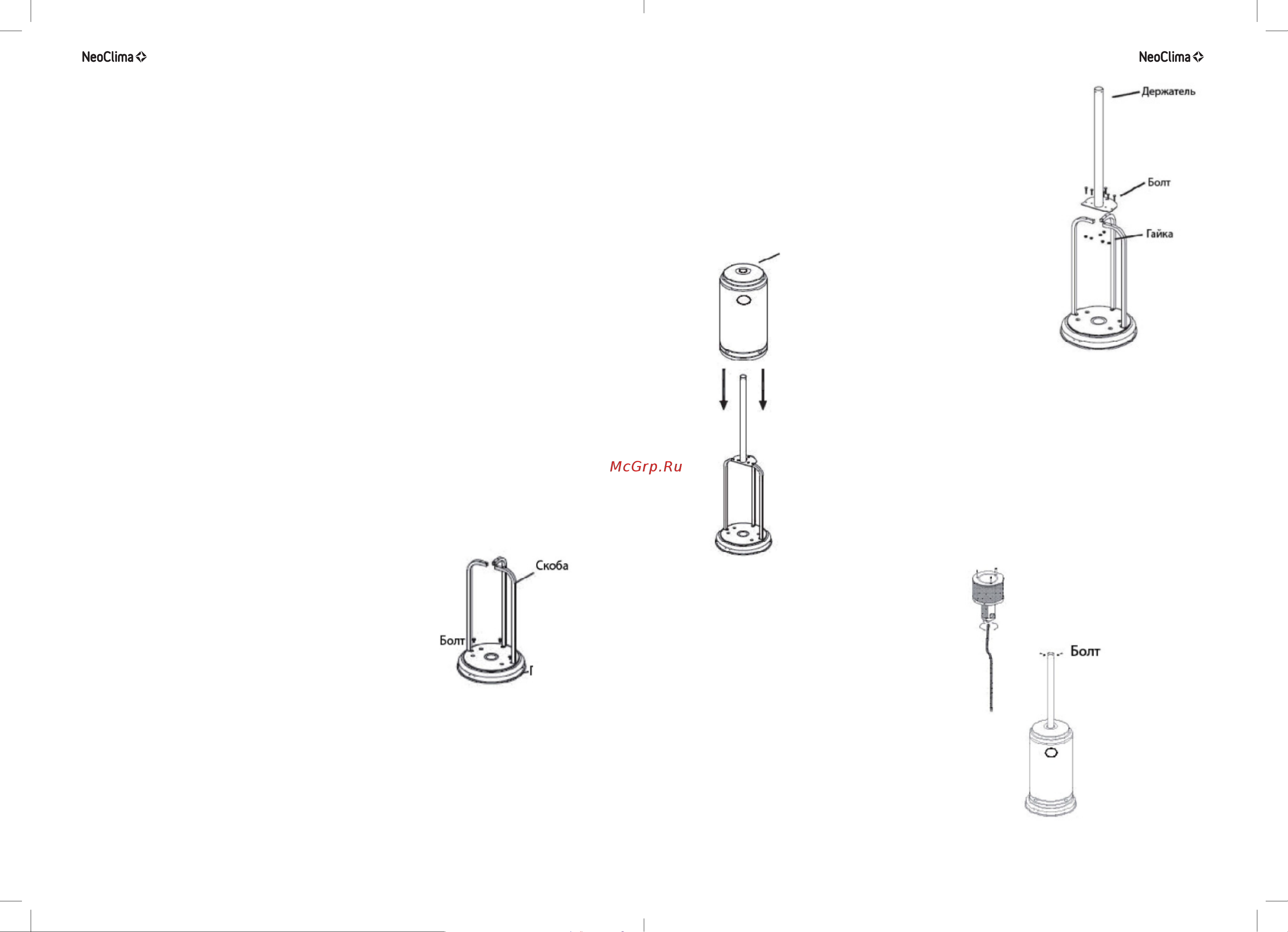

Шаг 1

1-1 Установите 3 скобы в их позиции на основании, как показано

на рисунке.

1-2 Используйте 3 средних болта (М8х15) для крепления скоб

к основанию.

Шаг 2

2-1 Установите держатель на 3 скобы.

2-2 С помощью 6 больших болтов и фланцевых гаек (М6) соелините

держатель с тремя скобами. Затяните болты и гайки.

Шаг 3

3-1 Установите кожух баллона на основание

Шаг 4

4-1 Удалите 4 болта из горелки.

4-2 Протяните газовый шланг через держатель.

4-3 Прикрепите горелку к держателю 4 болтами.

Основание

Кожух баллона
