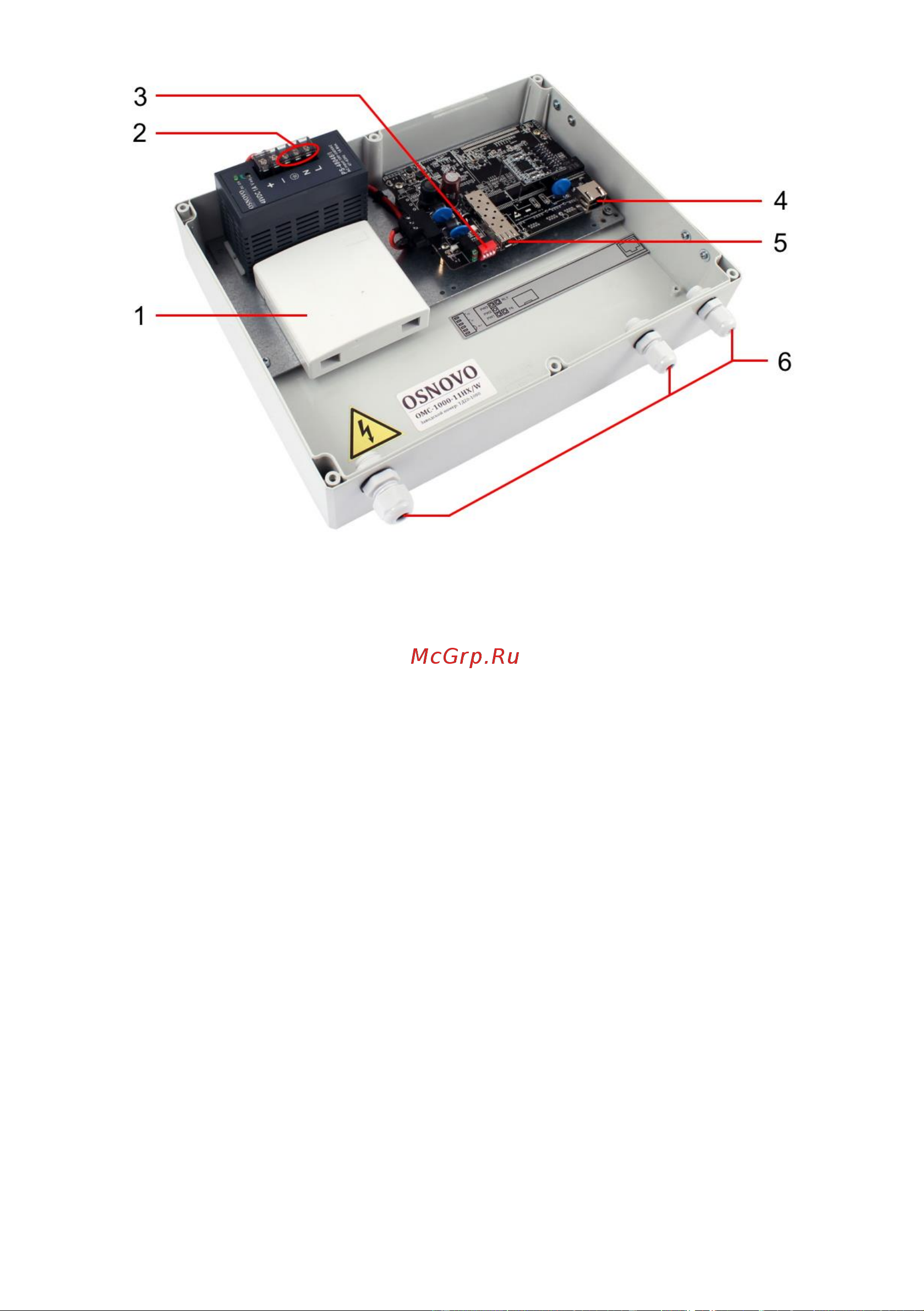

Рис.4 Подключение медиаконвертера OMC-1000-11HX/W

Подключение уличного медиаконвертера OMC-1000-11HX/W

осуществляется в следующей последовательности:

1. Отключите питание оборудования, к которому будет подключен

медиаконвертер.

2. Вставьте гермовводы в предназначенные для них отверстия в

корпусе пластикового бокса (6) Рис.4, закрепите их пластмассовыми

гайками с внутренней стороны корпуса.

3. Проденьте кабель витой пары через соответствующее отверстие

гермоввода (Ø 3-6мм) снаружи внутрь корпуса (Рис.4).

4. Обожмите концы кабеля с внутренней стороны бокса разъемом RJ-45

(Рис.5).

5. Подключите обжатый разъемом RJ-45 кабель к медиаконвертеру (4)

Рис.4 (порт 1) и затяните гермоввод. Для обеспечения защиты от

проникновения влаги внутрь корпуса, кабели должны быть плотно

укреплены в гермовводах.
