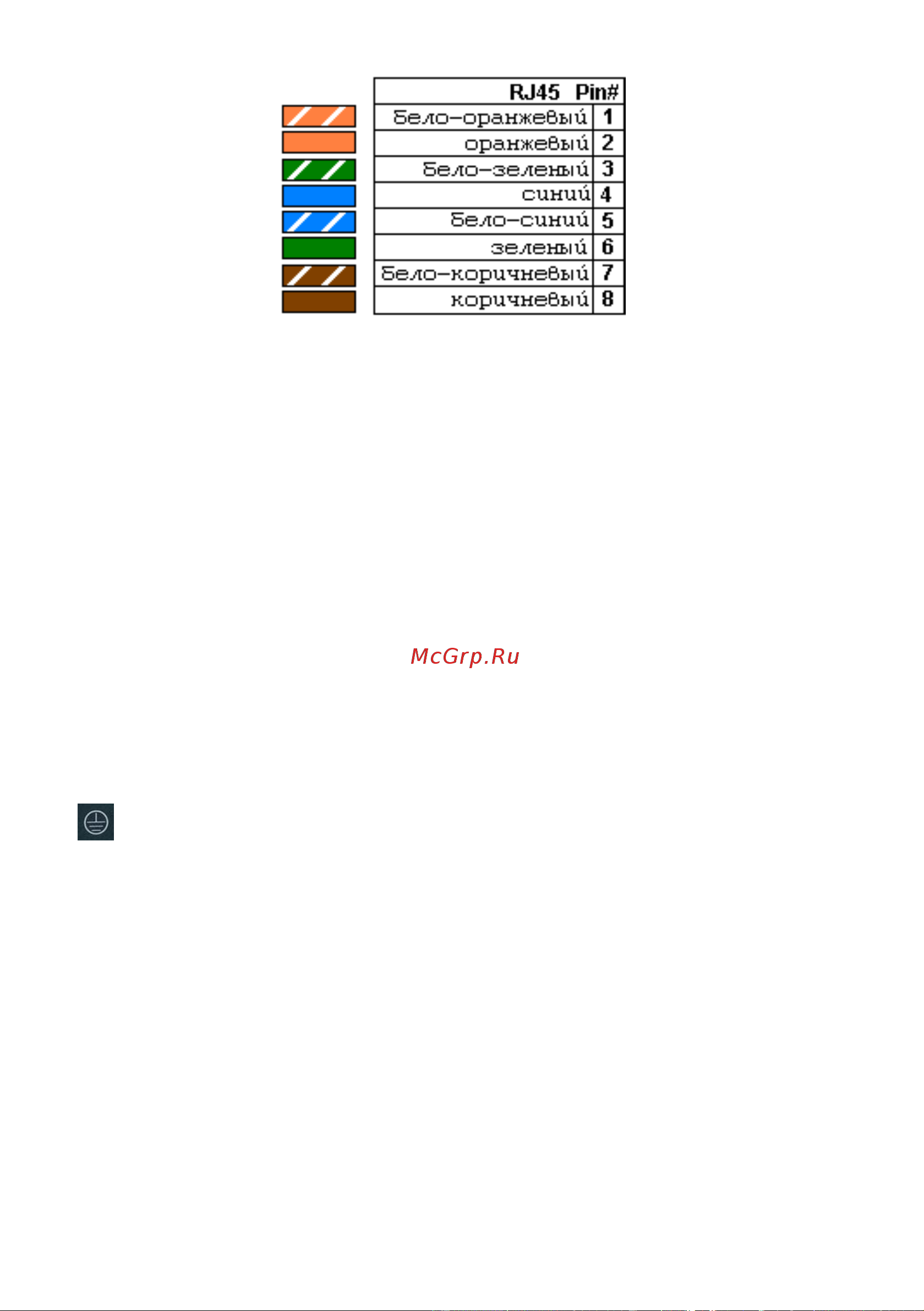

Рис.5 Обжимка кабеля витой пары разъемами RJ-45

6. Зачистите оптоволоконный кабель на длину 25-30 см, пропустите его

в отверстие гермоввода (Ø 3-6мм) Рис.4, затяните резьбу гермоввода

так, чтобы кабели жестко фиксировались в зажиме гермоввода.

7. Соблюдая все требования технологии сварки оптоволоконного

кабеля, приварите пигтейл (имеются в комплекте) к оптоволоконной

жиле кабеля. Уложите оптоволоконный кабель в пазы кросса (1) Рис.4,

следя за тем, чтобы диаметр колец не был менее 60 мм. Подключите

разъем пигтейла к SFP модулю (в комплект поставки не входит)

установленному предварительно в SFP слот медиаконвертера (5) Рис.4.

Закройте крышку оптического кросса (1) Рис.4.

8. Аналогично пункту 2 протяните обесточенный кабель питания от сети

AC 195-265V / 50 Гц внутрь корпуса через соответствующий гермоввод

(Ø 4-8мм), подключите кабель питания к клеммам L (фаза), N (ноль) и

(заземление) блока питания (2) Рис.4. Затяните гермоввод.

9. Подайте питание на медиаконвертер и оконечное оборудование.

Если все сделано правильно, индикаторы должны светиться/мигать,

подтверждая установленное подключение и передачу данных.

10. Аккуратно закройте крышку корпуса медиаконвертера, затяните ее

винтами из комплекта поставки. Уличный медиаконвертер готов к

эксплуатации.
