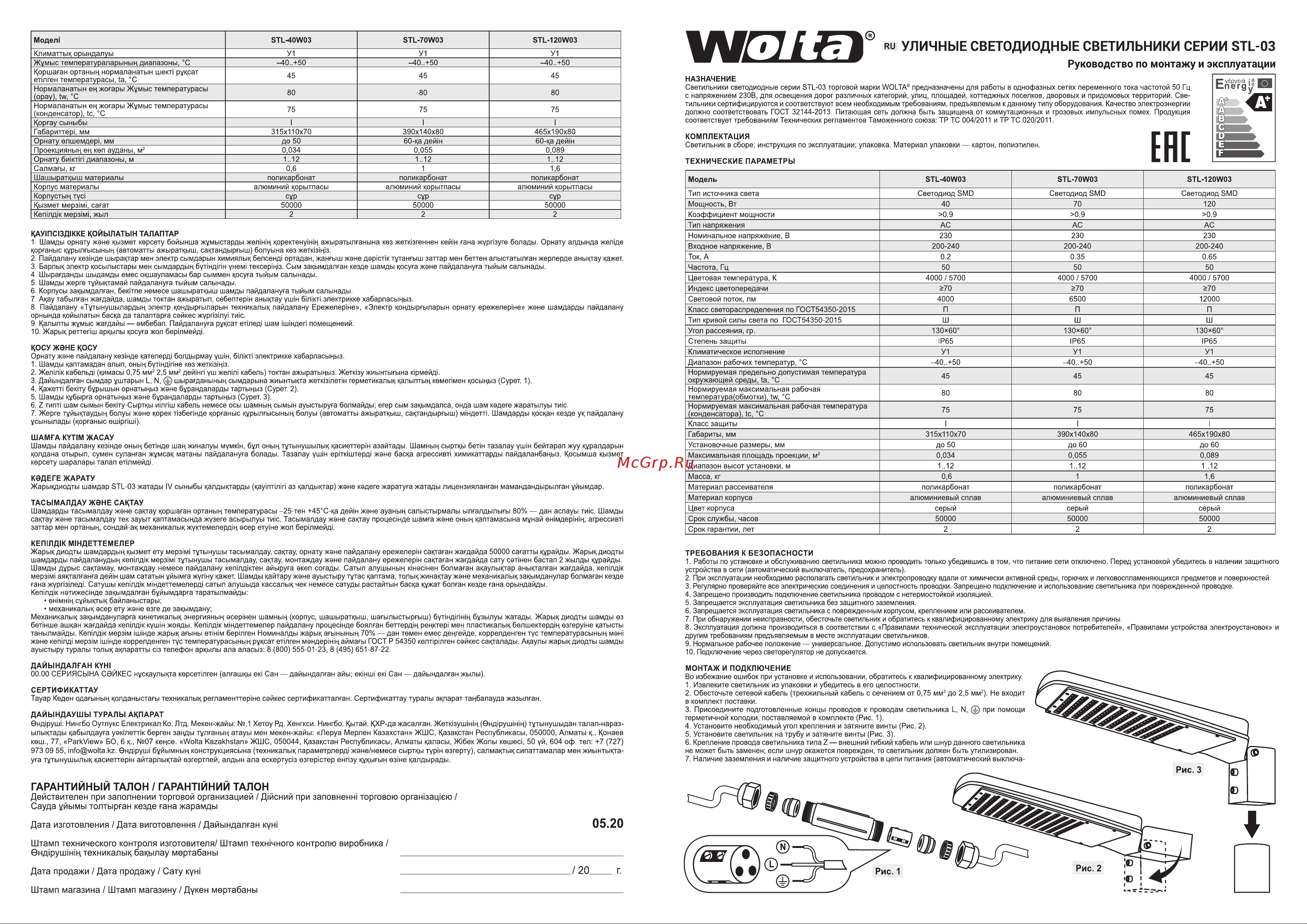

Модел Климаттык орындалуы Жумыс температураларыныц диапазоны C оршаган ортаныц нормаланатын шекл руксат еллген температурасы ta C Нормаланатын ец жогары Жумыс температурасы орау tw C Нормаланатын ец жогары Жумыс температурасы конденсатор tc C l opray сыныбы Габариттерк мм Орнату елшемдерк мм Проекцияныц ец кеп ауданы м2 Орнату би кт1п диапазоны м Салмагы кг Шашыраткыш материалы Корпус материалы Корпустыц тус Кызмет мерз мк сагат Кеп лд к мерз1м жыл STL 40W03 STL 70W03 STL 120W03 У1 40 50 У1 40 50 У1 40 50 45 45 45 80 80 80 75 75 75 315x110x70 до 50 0 034 1 12 0 6 поликарбонат алюминий корытпасы сур 50000 2 390x140x80 60 ка дей1н 0 055 1 12 1 поликарбонат алюминий корытпасы сур 50000 2 465x190x80 60 ка дей н 0 089 1 12 1 6 поликарбонат алюминий корытпасы сур 50000 2 ии УЛИЧНЫЕ СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ СЕРИИ БИ ОЗ Руководство по монтажу и эксплуатации НАЗНАЧЕНИЕ Светильники светодиодные серии STL ОЗ торговой марки WOLTA предназначены для работы в однофазных сетях переменного тока частотой 50 Гц с напряжением 230В для освещения дорог различных категорий улиц площадей коттеджных поселков дворовых и придомовых территорий Све тильники сертифицируются и соответствуют всем необходимым требованиям предъявлемым к данному типу оборудования Качество электроэнергии должно соответствовать ГОСТ 32144 2013 Питающая сеть должна быть защищена от коммутационных и грозовых импульсных помех Продукция соответствует требованиям Технических регламентов Таможенного союза ТР ТС 004 2011 и ТР ТС 020 2011 КОМПЛЕКТАЦИЯ Светильник в сборе инструкция по эксплуатации упаковка Материал упаковки картон полиэтилен ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Модель Тип источника света Мощность Вт Коэффициент мощности Тип напряжения КАУ1ПС13Д1ККЕ КОЙЫЛАТЫН ТАЛАПТАР 1 Шамды орнату жэне кызмет керсету бойынша жумыстарды жел нщ коректенуНц ажыратылганына кез жетшгеннен кей н гана журпзуге болады Орнату алдында желще корганыс куры лгысыныц авто матты ажыраткыш сактандыргыш болуына кез жетюзщю 2 Пайдалану кез нде шырактар мен электр сымдарын химиялык белсенд ортадан жангыш жене дэр ст1к тутангыш заттар мен беттен алыстатылган жерлерде аныктау кажет 3 Барлык электр косылыстары мен сымдардыц бут1нд1пн унем тексерщ з Сым закымдалган кезде шамды косуга жане пайдалануга тыйым салынады 4 Шыратданды шыдамды емес окшауламасы бар сыммен косуга тыйым салынады 5 Шамды жерге туйыктамай пайдалануга тыйым салынады 6 Корпусы закымдалган бек тпе немесе шашыраткыш шамды пайдаланута тыйым салынады 7 Акау табылган жащайда шамды токтан ажыратып себептер н аныктау уш н 61л кт электрикке хабарласыцыз 8 Пайдалану Тутынушылардьщ электр кондыргыларын техникалык пайдалану Ережелер1не Электр кондыргыларын орнату ережелерне жэне шамдарды пайдалану орнында койылатын баска да талаптарга сейкес журпзту тию 9 Кдлыпты жумысжатдайы эмбебап Пайдаланута руксат ет лед шам ш ндей помещенеий 10 Жарык реттепш аркылы косута жол бер лмейд1 Номинальное напряжение В Входное напряжение В Ток А Частота Гц Цветовая температура К Индекс цветопередачи Световой поток лм Класс светораспределения по ГОСТ54350 2015 Тип кривой силы света по ГОСТ54350 2015 Угол рассеяния гр Степень защиты КосуженЕ КОСУ Орнату жэне пайдалану кезнде кателерд болдырмау уш н 6iniKTi электрикке хабарласыцыз 1 Шамды каптамадан алып оныц бупндюне кез жетюзНз 2 Жел л к кабельд кимасы 0 75 мм2 2 5 мм2 дей нп уш жел л кабель токтан ажыратыцыз Жетюзу жиынтытына Kiрмейд 3 Дайындалтан сымдар уштарын L N шыратданыныц сымдарына жиынтыкта жеткЫлелн герметикалык калыптыц кемепмен косыцыз Сурет 1 4 Кджетт1 бек ту бурышын орнатыцыз жэне бурандаларды тартыцыз Сурет 2 5 Шамды кубырта орнатыцыз жене бурандаларды тартыцыз Сурет 3 6 Z типл шам сымын беюту Сырткы ишпш кабель немесе осы шамныцсымын ауыстырута болмайды егер сым закымдалса онда шам кедеге жаратылуы тию 7 Жерге туйыктаудыц болуы жэне корек лзбепнде кортаныс курылтысыныц болуы автоматты ажыраткыш сактандыргыш м ндетл Шамдарды коскан кезде ук пайдалану усынылады кортаныс еш рг1ш1 ШАМГА KYTIM ЖАСАУ Шамды пайдалану кез нде оныц белнде шац жиналуы мумюн бул оныц тутынушылык касиеттер н азайтады Шамныц сырткы белн тазалау уш н бейтарап жуу куралдарын колдана отырып сумей сулантан жумсак матаны пайдаланута болады Тазалау уш н ер тк1штерд жэне баска агрессивт химикаттарды пайдаланбацыз Косымша кызмет керсету шаралары талап етшмейд КЭДЕГЕ ЖАРАТУ Жарыкдиодты шамдар STL ОЗ жатады IV сыныбы калдыктарды кау плл1п аз калдыктар жэне кедеге жаратуга жатады лицензияланган мамандандырылган уйымдар ТАСЫ МАЛ ДАУ ЖЭНЕ САКТАУ Шамдарды тасымалдау жэне сактау коршатан ортаныц температурасы 25 тен 45 С ка дей н жэне ауаныц салыстырмалы ылгалдылыты 80 дан аспауы тию Шамды сактау жэне тасымалдау тек зауыт каптамасында жузеге асырылуы тию Тасымалдау жэне сактау процес нде шамта жэне оныц каптамасына мунай ежмдершщ агрессивт заттар мен ортаныц сондай ак механикалык жуктемелердщ эсер ету не жол бер лмейд1 КЕПЛД1К М1НДЕТТЕМЕЛЕР Жарыкдиодты шамдардыц кызмет ету мерз м тутынушы тасымалдау сактау орнату жэне пайдалану ережелерЫ сактаган жатдайда 50000 сагатты курайды Жарык диодты шамдарды пайдаланудыц кешлдж Mep3iMi тутынушы тасымалдау сактау монтаждау жэне пайдалану ережелерн сактаган жатдайда сату сэлнен бастап 2 жылды курайды Шамды дурыс сактамау монтаждау немесе пайдалану кеп лд ктен айыруга экеп согады Сатып алушыныц юнэЦнен болмаган акаулыктар аныкталган жатдайда кеп лдж MepsiMi аякталганга дешн шам сататын уйымга жупну кажет Шамды кайтару жэне ауыстыру тутас каптама толык жинактау жэне механикалык закымданулар болмаган кезде гана журпзтед1 Сатушы кепшдж м ндеттемелерд сатып алушыда кассалык чек немесе сатуды растайтын баска кужат болган кезде гана орындайды Кеп1лд1к нэтижеанде закымдалган буйымдарга таратылмайды ен мнщ суйыктык байланыстары механикалык эсер ету жэне езге де закымдану Механикалык закымдануларга кинетикалык энергияныц эсерЫен шамныц корпус шашыраткыш шагылыстыргыш 6ут1ндпн1ц бузылуы жатады Жарыкдиодты шамды ез белнше ашкан жагдайда кеп лдж куш н жояды Кеп1лд1к мЫдеттемелер пайдалану процеанде боялган беттердщ рецктер мен пластикалык белшектердщ езгеруЫе катысты танылмайды KeninfliK мерз м шЫде жарык агыны елым бертген Номиналды жарык агыныныц 70 дан темен емес децгейде коррелденген тус температурасыныц меж жене кепiлд мерз м ш нде коррелденген тус температурасыныц руксат еллген мендернщ аймагы ГОСТ Р 54350 келлр лген сэйкес сакталады Акаулы жарык диодты шамды ауыстыру туралы толык акпаратты ci3 телефон аркылы ала аласыз 8 800 555 01 23 8 495 651 87 22 ДАЙЫНДАЛГАН KYHI _ 00 00 СЕРИЯСЫНА СЭЙКЕС нускаулыкта керселлген алгашкы ек Сан дайындалтан айы еюнш ею Сан дайындалтан жылы СЕРТИФИКАТТАУ Тауар Кеден одагыныц колданыстагы техникалык ретламенттер не сейкес сертификатталган Сертификаттау туралы акпарат тацбалауда жазылган ДАЙЫНДАУШЫ ТУРАЛЫ АКПАРАТ ндфушк Нингбо Оутпукс Електрикал Ко Лтд Мекен жайы Ne 1 Хетоу Рд Хенгкси Нингбо К ытай К ХР да жасапган Же зуш1нщ 9нд1ру1шнщ тутынушыдан талап наразылыктады кабылдаута уэюлетлк берген зацды тулганыц атауы мен мекен жайы Леруа Мерлен Казахстан ЖШС азакстан Республикасы 050000 Алматы к Крнаев кеш 77 ParkView БО 6 к 07 кецсе Wolta Kazakhstan ЖШС 050044 К азакстан Республикасы Алматы каласы Ж1бек Жолы кешес 50 уй 604 оф тел 7 727 973 09 55 info wolta kz ндфуш буйымныц конструкциясына техникалык параметрлерд жэне немесе сырткы тур н езгерту салмактык сипаттамалар мен жиынтыктауга тутынушылык касиеттер н айтарлыктай езгертпей алдын ала ескертуаз езгерютер енпзу кукыгын ез не калдырады Климатическое исполнение Диапазон рабочих температур С Нормируемая предельно допустимая температура окружающей среды 1а С Нормируемая максимальная рабочая температура обмотки tw С Нормируемая максимальная рабочая температура конденсатора 1с С Класс защиты Габариты мм Установочные размеры мм Максимальная площадь проекции м2 Диапазон высот установки м Масса кг Материал рассеивателя Материал корпуса Цвет корпуса Срок службы часов Срок гарантии лет ЭТЬЛОУУОЗ STL 70W03 STL 120W03 Светодиод SMD Светодиод SMD Светодиод SMD 40 0 9 70 0 9 120 0 9 АС 230 200 240 0 2 АС 230 200 240 АС 230 200 240 50 4000 5700 0 35 50 4000 5700 0 65 50 4000 5700 70 4000 70 6500 70 12000 п ш п ш п ш 130x60 130x60 130x60 IP65 IP65 IP65 У1 40 50 У1 40 50 У1 40 50 45 45 45 80 80 80 75 75 75 315x110x70 390x140x80 465x190x80 до 50 0 034 1 12 до 60 0 089 1 12 0 6 поликарбонат до 60 0 055 1 12 1 поликарбонат 1 6 поликарбонат алюминиевый сплав серый алюминиевый сплав серый алюминиевый сплав серый 50000 2 50000 2 50000 2 ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ 1 Работы по установке и обслуживанию светильника можно проводить только убедившись в том что питание сети отключено Перед установкой убедитесь в наличии защитного устройства в сети автоматический выключатель предохранитель 2 При эксплуатации необходимо располагать светильник и электропроводку вдали от химически активной среды горючих и легковоспламеняющихся предметов и поверхностей 3 Регулярно проверяйте все электрические соединения и целостность проводки Запрещено подключение и использование светильника при поврежденной проводке 4 Запрещено производить подключение светильника проводом с нетермостойкой изоляцией 5 Запрещается эксплуатация светильника без защитного заземления 6 Запрещается эксплуатация светильника с поврежденным корпусом креплением или рассеивателем 7 При обнаружении неисправности обесточьте светильник и обратитесь к квалифицированному электрику для выявления причины 8 Эксплуатация должна производиться в соответствии с Правилами технической эксплуатации электроустановок потребителей Правилами устройства электроустановок и другим требованиям предъявляемым в месте эксплуатации светильников 9 Нормальное рабочее положение универсальное Допустимо использовать светильник внутри помещений 10 Подключение через светорегулятор не допускается МОНТАЖ И ПОДКЛЮЧЕНИЕ Во избежание ошибок при установке и использовании обратитесь к квалифицированному электрику 1 Извлеките светильник из упаковки и убедитесь в его целостности 2 Обесточьте сетевой кабель трехжильный кабель с сечением от 0 75 мм2 до 2 5 мм2 Не входит в комплект поставки 3 Присоедините подготовленные концы проводов к проводам светильника Ь И при помощи герметичной колодки поставляемой в комплекте Рис 1 4 Установите необходимый угол крепления и затяните винты Рис 2 5 Установите светильник на трубу и затяните винты Рис 3 6 Крепление провода светильника типа И внешний гибкий кабель или шнур данного светильника не может быть заменен если шнур окажется поврежден то светильник должен быть утилизирован 7 Наличие заземления и наличие защитного устройства в цепи питания автоматический выключа Рис 3 ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТ1ЙНИЙ ТАЛОН Действителен при заполнении торговой организацией Д йсний при заповненн торговою орган зац ею Сауда уйымы толтырган кезде гана жарамды Дата изготовления Дата виготовлення Дайындалган кун 05 20 Штамп технического контроля изготовителя Штамп техн чного контролю виробника 9нд руш1н1н техникалык бацылау мертабаны _______________________________________________ Дата продажи Дата продажу Сату кунI 20_________________________________________ г Штамп магазина Штамп магазину Дукен мертабаны Рис 2
