900
700
600
700
500
400
500
700
450
750
450
450
M12
930
745
630
520 max
820 max
745
19"
19"
60 115
60 60 60 60 60
786060115
ШТВ-1-х.7.6
ШТВ-1-х.7.9
Цоколь базовый (высотой 100 мм)
Сечение шкафа, каб. вводы
Вид снизу и габариты по крыше
32,5 мм под ввод кабеля
4 заглушки для доступа
к втулкам в цоколе
Цоколь базовый (высотой 100 мм)
Сечение шкафа, каб. вводы
Вид снизу и габариты по крыше
ШТВ-2-х.10.6
ШТВ-2-х.10.9

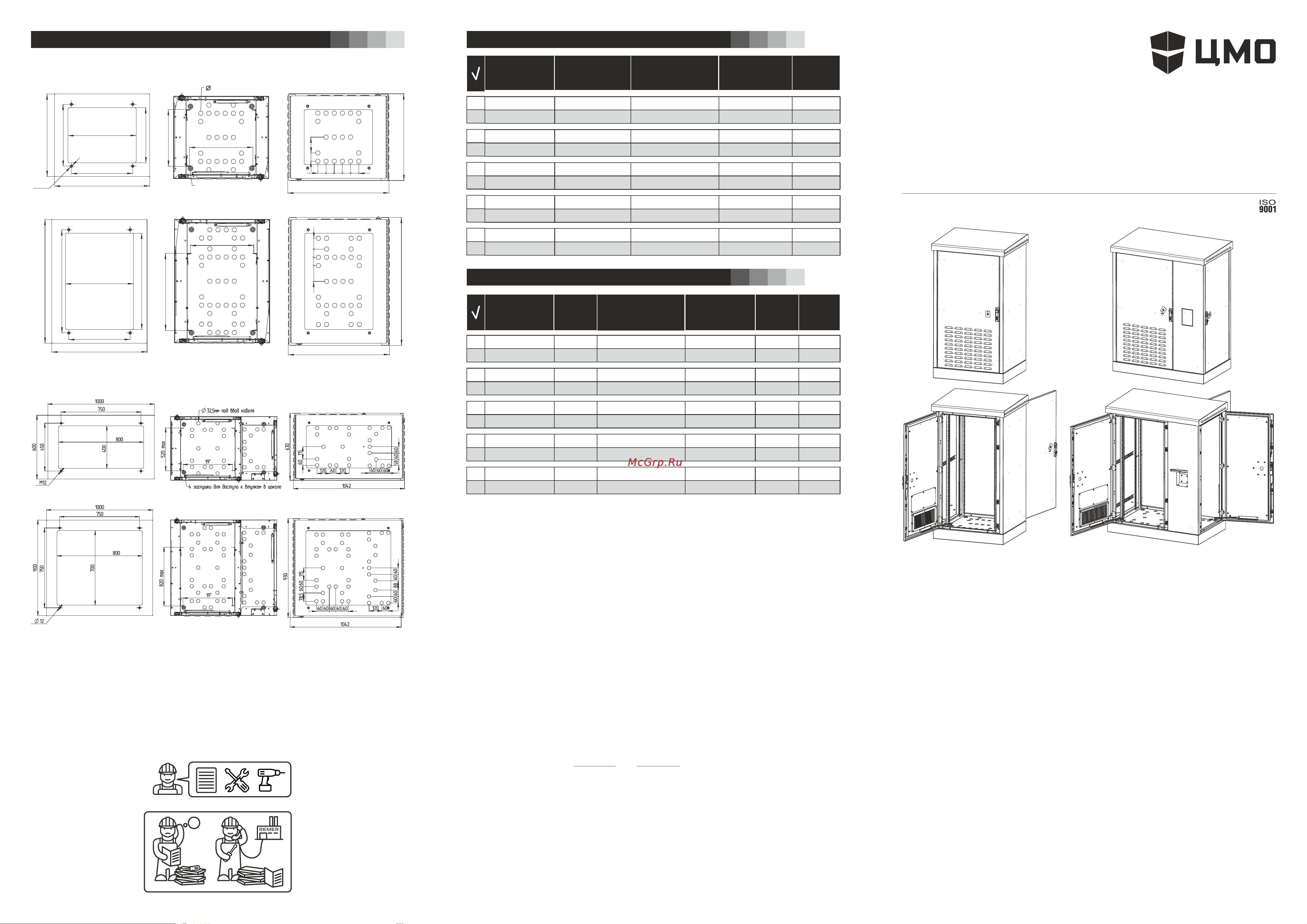

Паспорт
Шкаф телекоммуникационный
всепогодный
ИДФУ.301445.441 ПС
А3 12.20
Изделие соответствует: ТУ BY 800008148.008–2010, ГОСТ 32127-2013
Сохраняйте паспорт до конца гарантийного срока!
ШТВ-2 ШТВ-1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШТВ-2
*Габаритные размеры
по крыше ВхШхГ
(мм)
Полезная
высота
U (юнит)
12
12
18
18
24
24
30
30
36
36
775 х 1045 х 630
775 х 1045 х 930
1040 х 1045 х 630
1040 х 1045 х 930
1310 х 1045 х 630
1310 х 1045 х 930
1575 х 1045 х 630
1575 х 1045 х 930
1840 х 1045 х 630
Шкаф
(артикул)
ШТВ-2-12.10.6
ШТВ-2-12.10.9
ШТВ-2-18.10.6
ШТВ-2-18.10.9
ШТВ-2-24.10.6
ШТВ-2-24.10.9
ШТВ-2-30.10.6
ШТВ-2-30.10.9
ШТВ-2-36.10.6
ШТВ-2-36.10.9
Полезная
глубина
(мм)
520
820
520
820
520
820
520
820
520
8201840 х 1045 х 930
Масса
не более
(кг)
108
135
135
167
162
200
187
230
212
260
Полезная
глубина
электро-отсека
(мм)
295
295
295
295
295
295
295
295
295
295
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШТВ-1
ШТВ-1-12.7.6
ШТВ-1-12.7.9
ШТВ-1-18.7.6
ШТВ-1-18.7.9
ШТВ-1-24.7.6
ШТВ-1-24.7.9
ШТВ-1-30.7.6
ШТВ-1-30.7.9
ШТВ-1-36.7.6
ШТВ-1-36.7.9
12
12
18
18
24
24
30
30
36
36
520
820
520
820
520
820
520
820
520
820
775 х 745 х 630
775 х 745 х 930
1040 х 745 х 630
1040 х 745 х 930
1310 х 745 х 630
1310 х 745 х 930
1575 х 745 х 630
1575 х 745 х 930
1840 х 745 х 630
1840 х 745 х 930
Масса
не более
(кг)
78
97
97
117
115
138
130
157
150
175
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного
заземления с помощью электрических проводников или крепежных соединений.
4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1 Изготов итель гарант ирует соответс твие шк афа требо ваниям ко нструк торск ой докуме нтации и
ТУ BY 80 0008148.008–2010 при с облюде н ии п отребителем усл о вий т ранспорти р ован и я, х р анения,
монтажа и эксплуатации.
4.2 Гарантийный срок эксплуатации шкафов 12 месяцев.
4.3 Гарантийный срок хранения не более 6 месяцев.
ВНИМАНИЕ! Изготовитель не несет ответственности за сохранность шкафа с установленным оборудо-
ванием заказчика при транспортировке.
5. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И УТИЛИЗАЦИИ
5.1 Изделие не содержит в своем составе материалов опасных для жизни и здоровья человека, вредных для
окружающей среды. Изделие не содержит в своём составе драгоценных металлов. Не требует специальных мер
предосторожности при транспортировании, хранении и утилизации.
5.2 Транспортирование шкафов в упаковке может осуществляться любым видом транспорта в крытых
транспортных средствах, в соответствии с правилами перевозки грузов, действующих на данном виде
транспорта. Условия транспортирования, в части воздействия климатических факторов, должны соответство-
вать группе хранения 4 по ГОСТ 15150.
5.3 Условия хранения по группе 2 ГОСТ 15150–69.
5.4 Утилизацию изделия производят по общим правилам, действующим у потребителя.
6. ИЗГОТОВИТЕЛЬ:
Республика Беларусь, 223051, Минская область, Минский район, аг. Колодищи, ул. Минская, дом 67А,
тел.: +375 (17) 500-00-00, e-mail: info@cmo.ru, сайт: www.cmo.ru, ИООО «ЦМО»
*Крыша шкафа 80 мм. Цоколь 100 мм. Допустимая распределенная статическая
нагрузка для ШТВ-1 до 800 кг, для ШТВ-2 до 1200 кг. Шкаф поставляется собранным,
в упаковке из гофрированного картона на деревянном поддоне 100 мм.
1. НАЗНАЧЕНИЕ
1.1 Шкаф телекоммуникационный всепогодный ШТВ предназначен для размещения автономно функционирую-
щего активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействий
окружающей среды и несанкционированного доступа.
1.2 Вид климатического исполнения У1 по ГОСТ 15150 с предельными рабочими температурами воздуха при
эксплуатации от минус 50°С до плюс 45°С и относительной влажности не более 80% при температуре плюс
20°С. При установке климатического оборудования (вентилятор + нагреватель), допускается эксплуатация
шкафов в зоне прямого воздействия осадков и других климатических факторов (категория размещения 1).
1.3 Предназначен для установки в закрытых помещениях или на открытом воздухе.
1.4 Не предназначен для эксплуатации во взрывопожароопасных зонах.
1.5 Шкаф имеет степень защиты, обеспечиваемой оболочкой, IP65 (с установленным кондиционером либо
вентилятором – IP54).
2. ОПИСАНИЕ ИЗДЕЛИЯ
2.1 Шкаф ШТВ-1 состоит из телекоммуникационного отсека, который может быть разделен на 2 (снизу –
аккумуляторный) при помощи дополнительной полки (в комплект поставки не входит).
2.2 Шкаф ШТВ-2 дополнительно имеет в своём составе электро отсек, который комплектуется монтажной
панелью из стали 2.5 мм, а также на боковой поверхности имеется отсек с дверцей под установку розетки
скрытой установки DKC серии «Quadro» 16А или 32А типа DIS 422ХХ6Х, что позволяет подключать внешние
источники питания (например, генератор). Во внутренней стенке между телекоммуникационным и электро
отсеками предусмотрены заглушенные отверстия 32.5 мм и 20.5 мм под установку кабельных вводов.
2.3 Шкаф изготовлен из листовой стали толщиной до 2 мм, внутри покрыт термоизоляционным материалом. В
комплект поставки входит утеплитель, который необходимо наклеить на основание внутри каркаса после
прокладки проводов. В крыше каркаса и на передней двери предусмотрены вентиляционные окна, которые
могут быть закрыты заглушками либо в них могут быть установлены фильтры и вентиляторы серии R-FAN-х по
ТУ РБ 800008148.004-2005. Двери выполнены из стали 2 мм, могут быть перевешены для изменения стороны
открытия. На дверь можно установить дополнительный антивандальный замок и полку для документов (в
комплект поставки не входит). Передняя дверь имеет жалюзи для обеспечения вентиляции. Крыша шкафа
съёмная, имеет небольшой уклон и систему «антикапля», что не позволяет воде скапливаться на шкафу и
отводит воду без попадания её на уплотнитель шкафа – дверь не примерзает при отрицательных температурх.
Под крышей имеются транспортировочные уши, которые позволяют подымать шкаф на требуемую высоту либо
транспортировать его с применением спец. устройств. Вместо стандартной крыши можно установить крышу с
выдвижным козырьком (в комплект поставки не входит). Цоколь шкафа высотой 100 мм, съёмный и может быть
заменен на цоколь 300 мм с дверцами для доступа к проводам (в комплект поставки не входит). Фиксация
шкафа к подготовленному основания осуществляется через 4 втулки М12 в основании шкафа.
2.4 Телекоммуникационный модуль стандартно комплектуется двумя парами вертикальных направляющих.
Доступ к оборудованию предусмотрен с передней стороны шкафа через дверь с пенорезиновым уплотнителем.
2.5 Для об е с пече ни я авто но мн ой р аб оты о б о рудо ван ия п ред усм отр ен а ор ган из ац ия и к он тр оль
климата внутри шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия
с фильтрующими элементами для очистки воздуха в крыше и передней двери шкафа. Принудительное
охлаждение предусматривает установку терморегулятора и вентиляторного модуля потолочного по
ТУ РБ 800008148.004–2005 серии R-FAN-х. При ак тивном тепл овыделении оборудования возможна
уст а но вк а д оп олн и тель но го вен ти ля т ор но го мод уля потол оч но го п о ТУ РБ 80 00 08 14 8. 0 0 4 –2 00 5
вместо фильтрующего элементы для очистки воздуха передней двери.
РАЗМЕРЫ ЦОКОЛЯ И КАБЕЛЬНЫХ ВВОДОВ
Полезная
глубина
(мм)
*Габаритные размеры
по крыше ВхШхГ
(мм)
Полезная
высота
U (юнит)
Шкаф
(артикул)
ВНИМАНИЕ!
Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных
характеристик
?
