5
БЛОКИРОВКА ЗАДНЕЙ ДВЕРИ УГОЛКАМИ
1
2
C
D
300
300

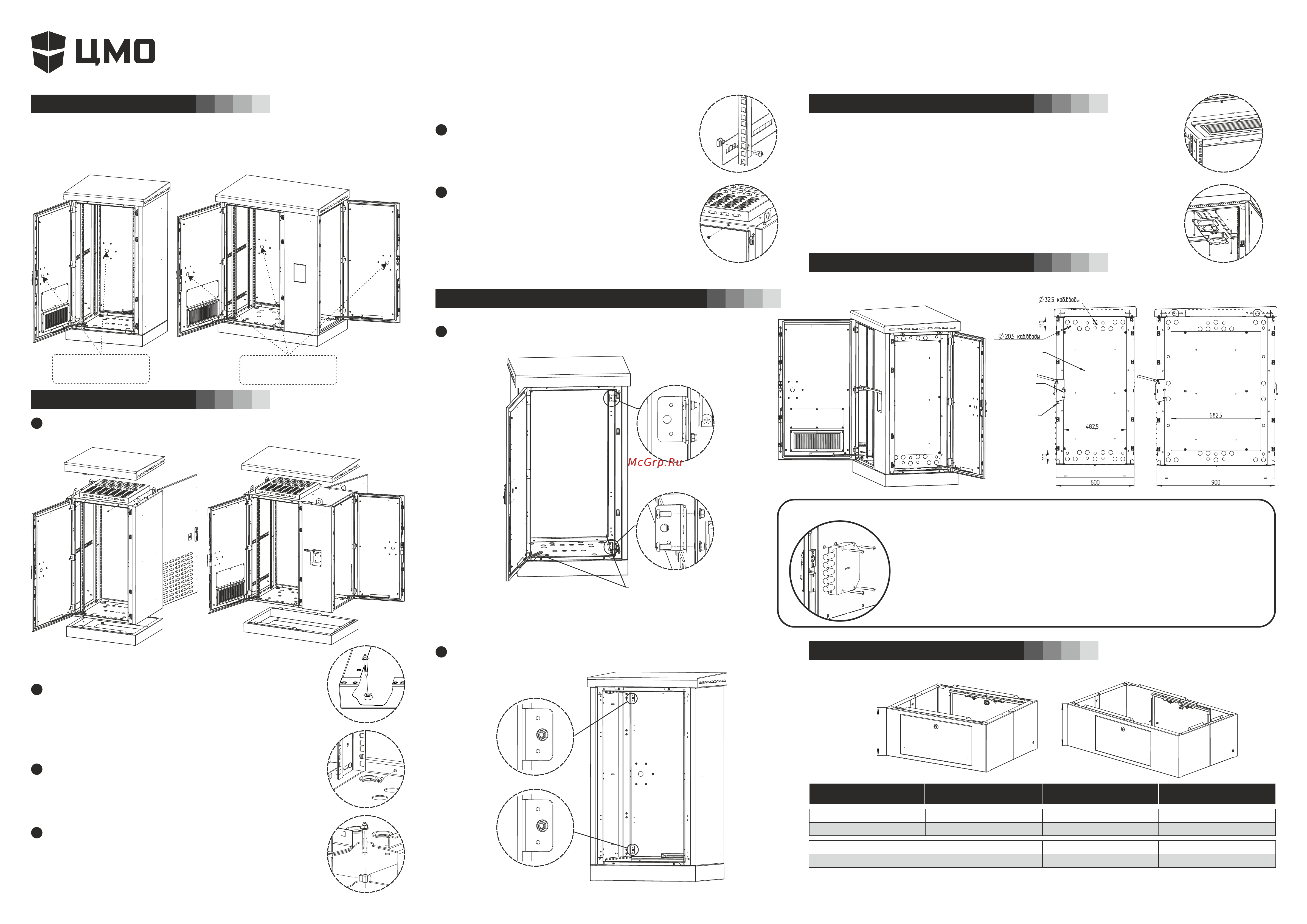

Руководство по сборке: шкаф телекоммуникационный всепогодный ШТВ-2
КОМПЛЕКТ ПОСТАВКИ
УСТАНОВКА ШКАФА
Монтаж шкафа осуществляется на подготовленное ровное основание. Выкрутите винты
М6х12 с внутренней стороны шкафа и отсоедините основание.
1
Установите основание на подготовленную поверхность и закрепите
анкерными винтами М12. По контуру основания нанесите герметик
(в комплект поставки не входит).
2
Установите шкаф на основание, закрепите винтами М6х12.
3
4
Предусмотрена установка шкафа без демонтажа основания.
Для доступа к монтажным отверстиям основания уберите
4 заглушки с внутренней стороны шкафа. Просверлите
необходимые отверстия, закрепите шкаф анкерными винтами
М12 (в комплект поставки не входят), установите заглушки.
СИСТЕМА ВЕНТИЛЯЦИИ
Для замены фильтрующего элемента удалите 4 винта корпуса фильтра М5.
Отсоедините корпус и замените фильтрующий элемент Filtron AP 092, либо
аналоги.
Предусмотрена установка модуля вентиляторного потолочного
по ТУ РБ 800008148.004–2005 в крышу или дверь шкафа.
Установите модуль и зафиксируйте четырьмя винтами М5.
Вертикальные направляющие (4 шт.) регулируются
по глубине. Фиксируются винтом и гайкой с фиксатором.
Для доступа к транспортировочным ушам необходимо
открутить два винта (для ШТВ-2 - четыре) М6х16
со стороны двери и потянуть крышу на себя.
Регулировать силу прижима крыши к каркасу шестью
(для ШТВ-2 - пятью) винтами М6 в крыше каркаса
изнутри шкафа. Установка крыши производится
в обратном порядке.
6
Для шкафов ШТВ-1 и ШТВ-2. Удалить заглушки из отверстий, установить
2 уголка винтами М6х12 и гайками М6 согласно вида А и В.
С двери снять две гайки согласно чертежу, закрыть дверь, завинтить
гайки согласно вида D и C.
B
A
Для блокировки двери применить один уголок
из комплекта поставки и один уголок демонтировать
с ограничителя двери (уголки одинаковые).
Шкаф поставляется в собранном виде
Вертикальные направляющие: 4 шт.
Комплект заземления: 1 шт.
Ограничитель двери: 2 шт. (для ШТВ- 2 3 шт.)
Места для установки
усиленных замков
Панель монтажная
2.5мм
Место установки
розетки 32A типа
DKC DIS4221667
для подключения
внешнего питания
(например, генератор)
Два винта М6х12
для фиксации дверцы
ЭЛЕКТРООТСЕК ШТВ-2 В РАЗРЕЗЕ
ШТВ-2-х.10.6 ШТВ-2-х.10.9
Места для установки
усиленных замков
Комплект ключей: 2 шт. (для ШТВ- 2 3 шт.)
DIN-рейка: 2 шт.
Фильтр: 2 шт.
Панель монтажная: 1 шт (только для ШТВ-2)
ЦОКОЛЬ ОС-ШТВ
Цоколь (артикул) Высота цоколя (мм)
Для шкафов ШТВ
Масса не более (кг)
Изделие выполнено из оцинкованной стали. Допустимая распределенная нагрузка до 1200 кг.
Поставляется в разобранном виде в упаковке из гофрированного картона.
ОС-ШТВ-1-300.600
300 ШТВ-1-х.7.6 16,0
ОС-ШТВ-1-300.900
300 ШТВ-1-х.7.9
18,8
300
300
ОС-ШТВ-2-300.600
ШТВ-2-х.10.6 20,0
ОС-ШТВ-2-300.900
ШТВ-2-х.10.9
22.5
Возможно соединение 2-х и более цоколей. В комплект поставки не входит.
Замок антивандальный ШТВ-12-36-А для напольных шкафов серии ШТВ. В комплект поставки не входит.
УСТАНОВКА ИЗДЕЛИЯ
1. Удалить заглушку
Ключом очистить замочную скважину от утелителя2.
Закрепить замок 4-мя винтами М6х453.
Проверить работоспособность замка с открытой дверью. При закрытой двери 4.
использовать замок только после закрытия основного ригельного замка
(во избежание подклинивания стержней).
