ТЕХНИЧЕСКИЙ ПАСПОРТ

1. Назначение и область применения

Коллекторы Uni-Fitt предназначены для распределения воды в системах водоснабжения.

2. Технические характеристики

Максимальная рабочая температура, °C 110

Максимальное рабочее давление, МПа (бар) 16

Межосевое расстояние отводов, мм 50

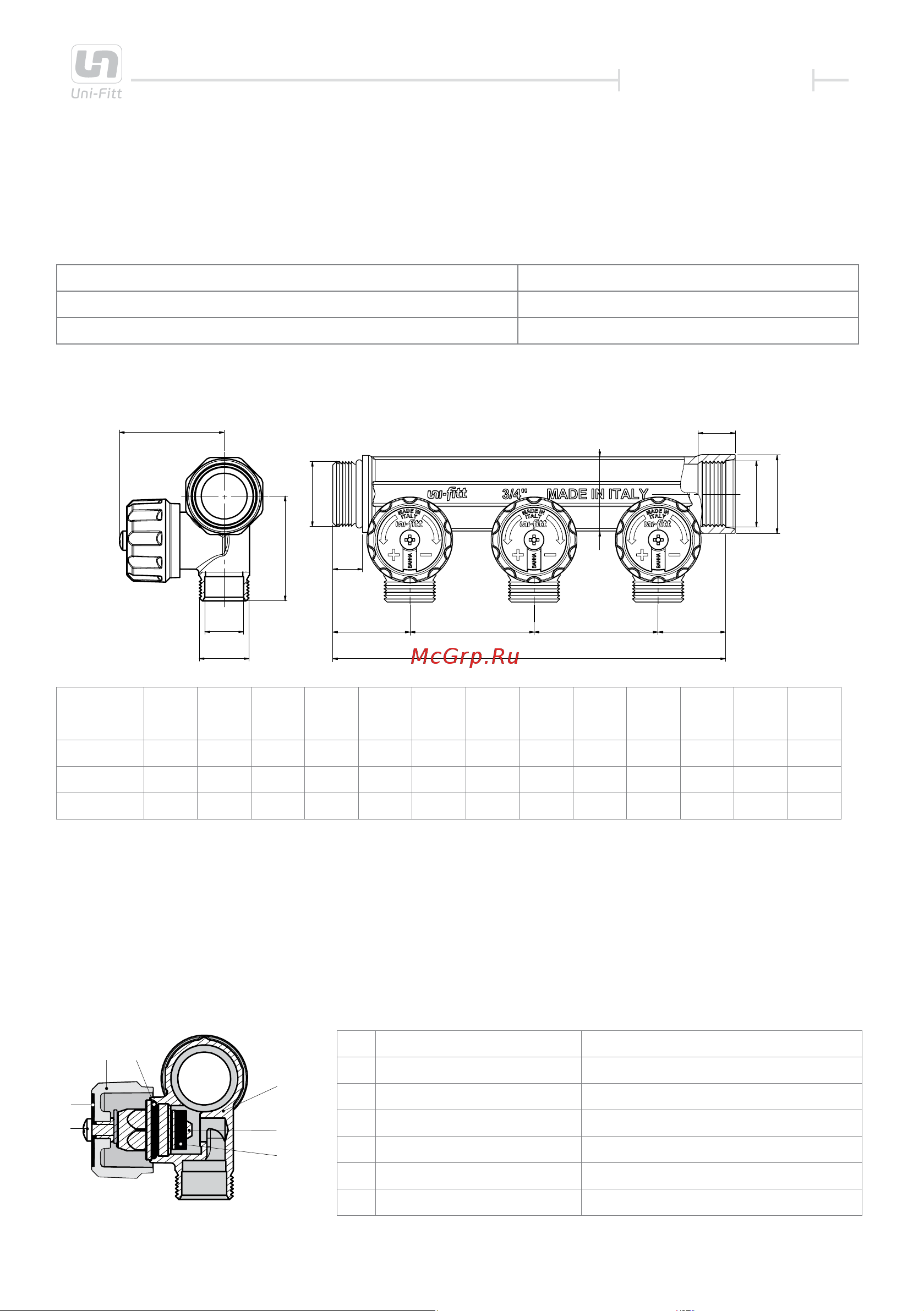

Размеры

F B B G

Ch.

Количество

выводов

мм

E 1,

мм

Ø,

мм

Ch,

мм

2 3/4" 50 1/2" 16 12

15 31

31 112 43,5 43,5 28 32

3 3/4" 50 1/2" 16 12 15 31 31 162 43,5 43,5 28 32

4 3/4" 50 1/2" 16 12 15 31 31 212 43,5 43,5 28 32

Конструкция

Штампованные коллекторы с количеством отводов от двух до четырёх. Каждый отвод осна-

щён запорно-регулирующим вентилем, позволяющим отключить или отрегулировать поток

воды. Рукоятка вентиля расположена в удобной доступности для управления – под прямым

углом к отводам. Уплотнительная прокладка O-RING на корпусе коллектора обеспечивает

герметичность и быстроту соединения коллекторов между собой.

1 Корпус Латунь CW617N

2 Вентиль Латунь CW617N

3 Уплотнительное кольцо Этилен-пропиленовый каучук EPDM

4 Запорный элемент Этилен-пропиленовый каучук EPDM

5 Рукоятка Пластик ABS зеленый

6 Вставка Алюминий

7 Винт Нержавеющая сталь
