ТЕХНИЧЕСКИЙ ПАСПОРТ

Отводы коллекторов могут быть под конус или под плоскую

прокладку. Межосевое расстояние отводов коллекторов состав-

ляет 50 мм, что облегчает монтажные работы.

Каждый коллектор подвергается в заводских условиях провер-

ке на функционирование и герметичность уплотнений.

3. Номенклатура

Название Артикул Размер Выходы

Коллектор с вентилями выходы под 90° под плоскую прокладку

411N3220 3/4" x 1/2" 2

Коллектор с вентилями выходы под 90° под плоскую прокладку

411N3230 3/4" x 1/2" 3

Коллектор с вентилями выходы под 90° под плоскую прокладку

411N3240 3/4" x 1/2" 4

Коллектор с вентилями выходы под 90°

410N3220 3/4" x 1/2" 2

Коллектор с вентилями выходы под 90°

410N3230 3/4" x 1/2" 3

Коллектор с вентилями выходы под 90°

410N3240 3/4" x 1/2" 4

4. Указания по монтажу

Коллектор не должен испытывать нагрузок от

трубопровода (изгиб, сжатие, растяжение, кру-

чение, перекосы, вибрация, несоосность патруб-

ков, неравномерность затяжки крепежа). При

необходимости должны быть предусмотрены

опоры или компенсаторы, снижающие нагрузку на коллектор от трубопровода.

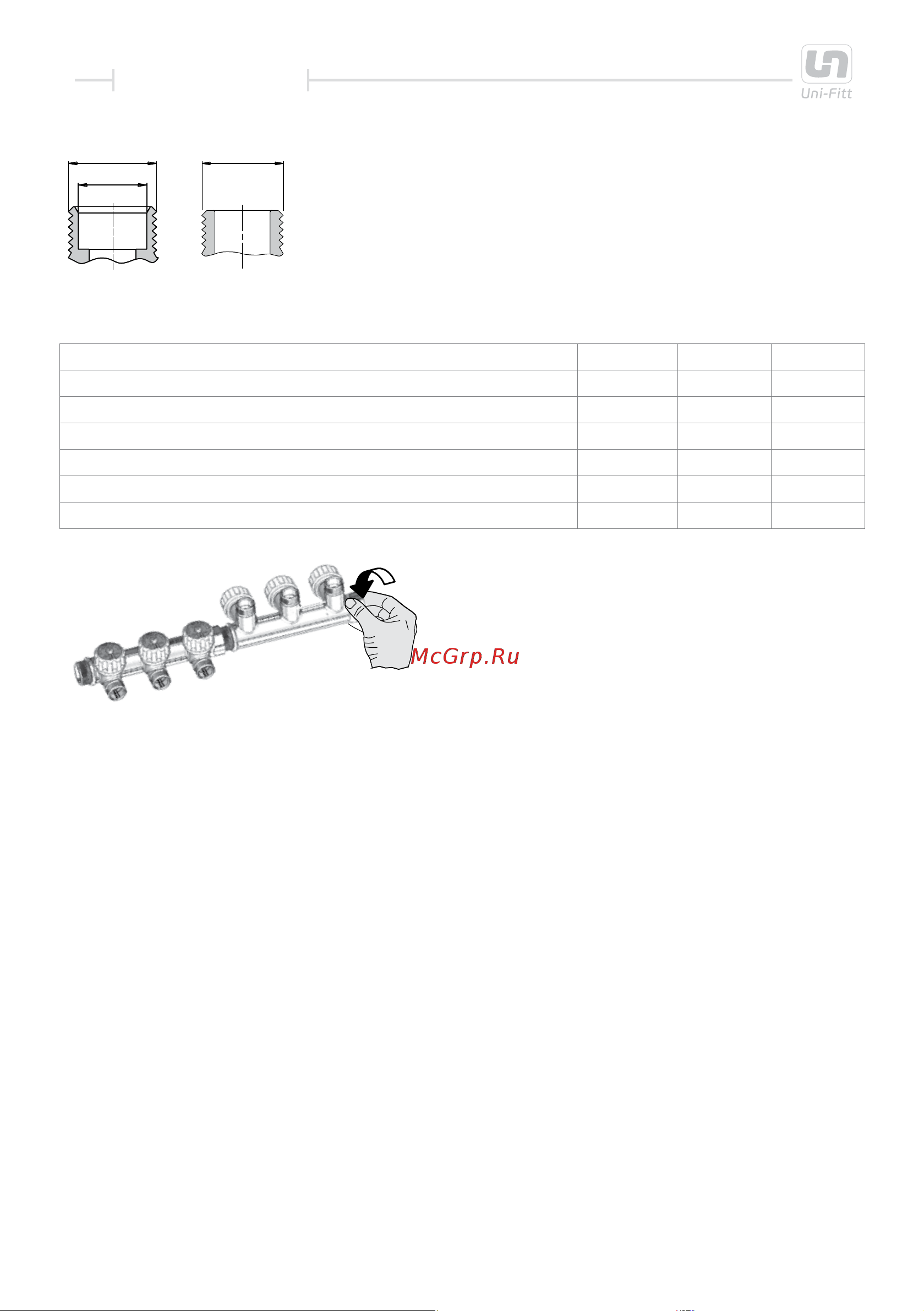

Конструкция позволяет получить коллектор с необходимым количеством отводов, просто

соединив между собой несколько коллекторов. Дополнительные уплотнительные материа-

лы для этого не требуются.

Муфтовые соединения должны выполнять с использованием уплотнительных материалов.

Сила затяжки должна обеспечивать герметичность системы, но не допускать повреждений

коллектора или фитингов. Системы отопления и водоснабжения по окончании их монтажа

должны быть промыты водой до выхода ее без механических взвесей (СНиП 03.05.01).

Коллектор должен быть надежно закреплен на трубопроводе, подтекание рабочей жидкости

по резьбовой части не допускается. Согласно пункту 4.1 СНиП 3.05.01-85 «Внутренние сани-

тарно-технические системы» после монтажа обязательно проводится манометрическое ис-

пытание герметичности системы и оформляется в соответствии с Приложением № 3 к СНиПу.

Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.

5. Указания по эксплуатации и техническому обслуживанию

Коллекторы Uni-Fitt должны эксплуатироваться при давлении и температуре, изложенных в

таблице технических характеристик (раздел 2).

Конструкция вентилей коллектора позволяет отрегулировать поток через отводы. Для полно-

го перекрытия потока необходимо крутить вентиль по часовой стрелке до упора.

Для исключения «закисания» вентилей рекомендуется 1-2 раза в год открыть/закрыть их.

Ø16

1/2"
