Mosa CHOPPER 4se 84887 [13/40] Монтаж на месте эксплуатации chopper 4se
![Mosa CHOPPER 4se 84887 [13/40] Монтаж на месте эксплуатации chopper 4se](/views2/1636546/page13/bgd.png)
© MOSA 1.0-10/04
M
2.7
Монтаж на месте эксплуатации CHOPPER 4SE

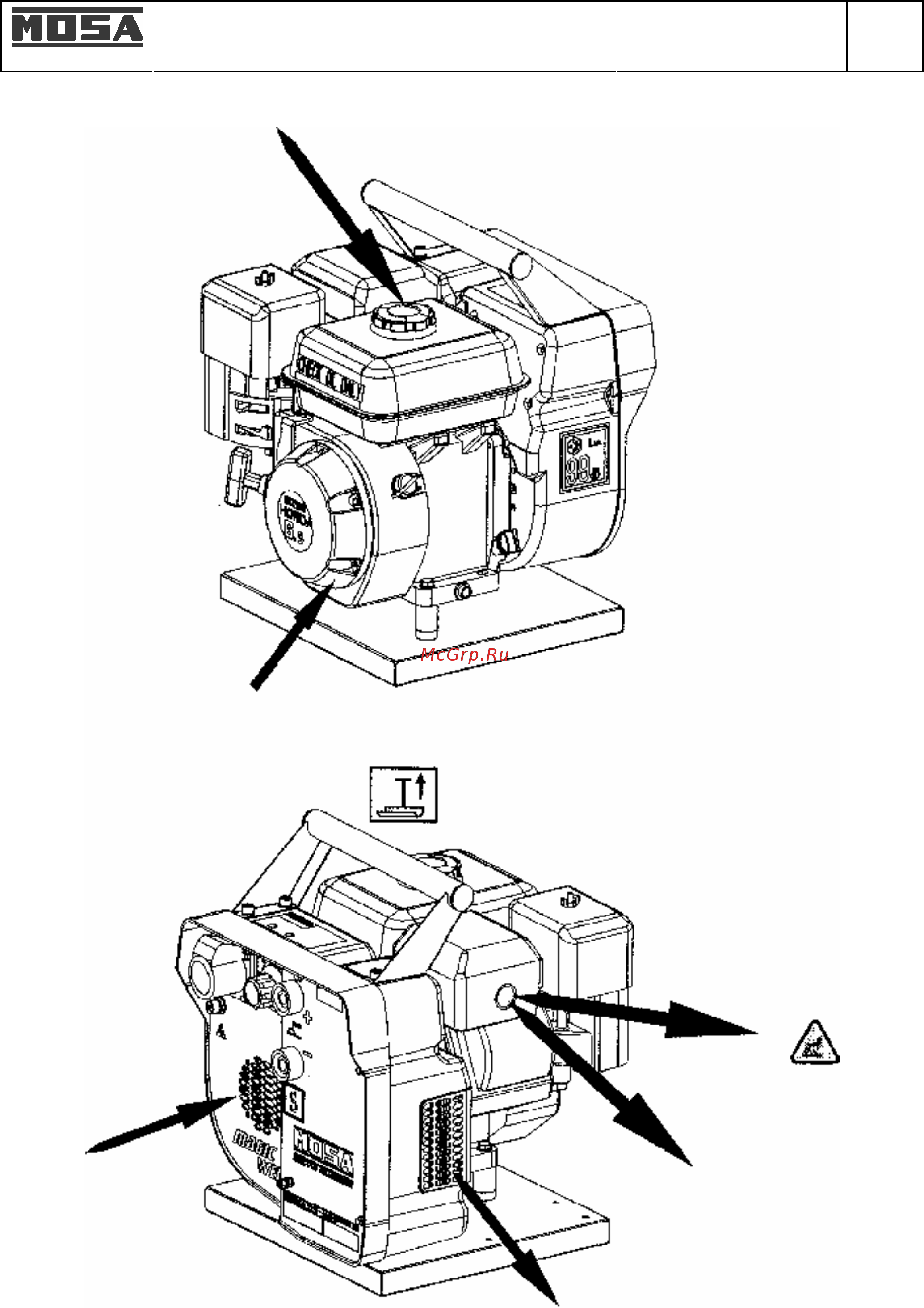

Заправка топливом
Вход воздуха
Крюк для подъема
Вход воздуха
ГОРЯЧАЯ
ПОВЕРХНОСТЬ
Выпуск из двигателя
отработавших газов
через глушитель
Выход воздуха
