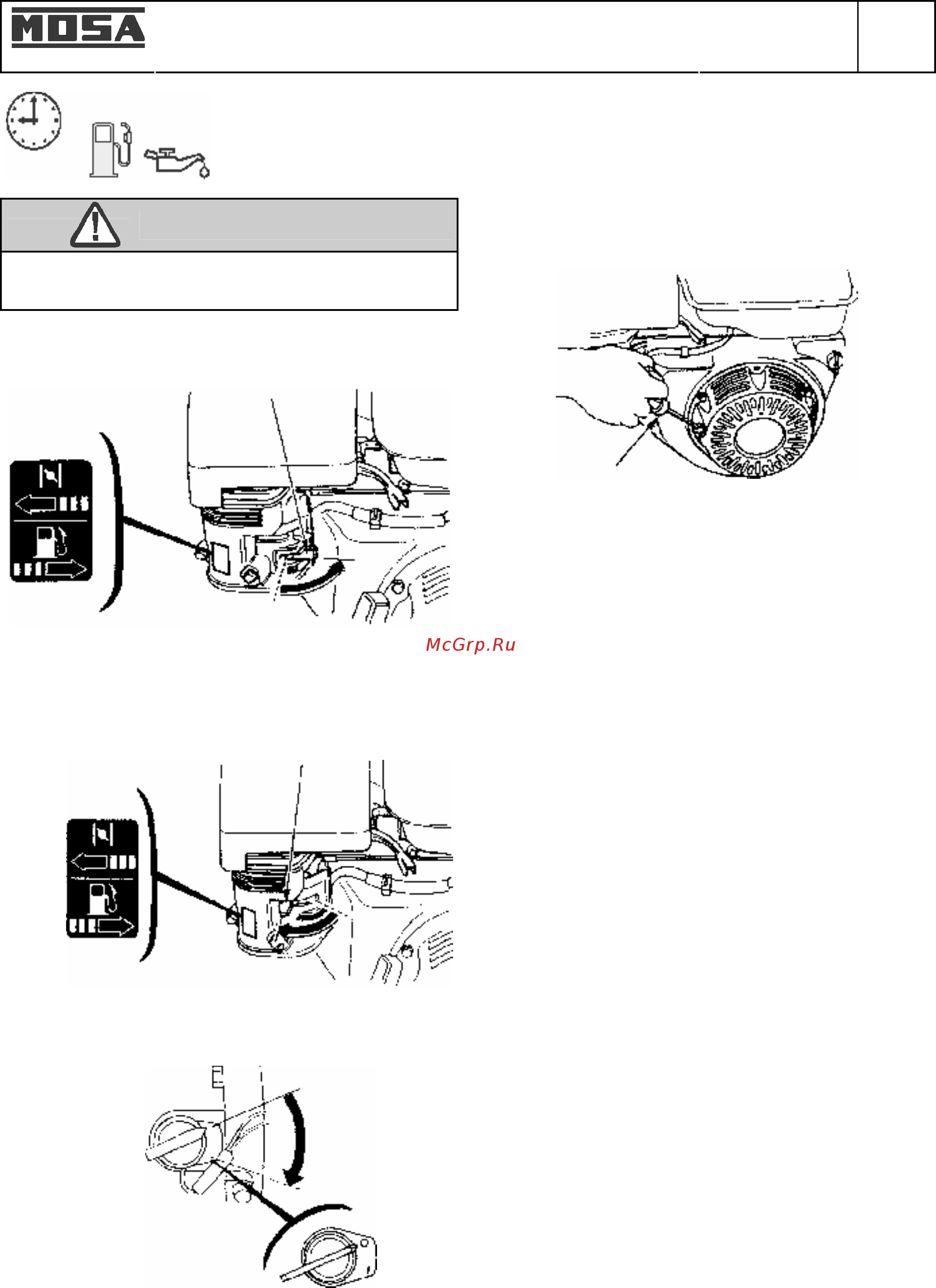

ПУСК CHOPPER 4SE
ПРИМЕЧАНИЕ
Не допускается внесение изменений в изначальную
настройку двигателя и вскрытие опломбированных
частей машины и аппаратуры.
1. Повернуть топливный кран (87) в положение ON
(Включено).
2. Перевести рычажок (66) управления воздушной
заслонкой карбюратора (CHOKE) в положение
«CLOSE» (Закрыто).
3. Перевести выключатель (28) двигателя в положение
ON (Включено).
Слегка потянуть за ручку (73) пускового троса, пока не
почувствуется сопротивление, после чего вытянуть трос
рывком.
+ ВНИМАНИЕ
Медленно отпуская, дать рукоятке пускового троса
вернуться в исходное положение, не допуская ее удара о
двигатель, так как это может привести к повреждению
пускового механизма.
4. При пуске двигателя агрегат сразу же в течение 6-7
секунд выходит на максимальную частоту вращения
(4000 об/мин), а затем автоматически переводится
на минимальный режим (2000 об/мин). Минимальная
частота вращения задана соленоидом, который
приводит в действие рычаг управления воздушной
заслонкой двигателя.
5. Двигатель переходит на максимальный режим
только в том случае, когда происходит отбор
мощности на сварку или на электропитание
вспомогательной цепи.
Проверять ежедневно
ТОПЛИВНЫЙ КРАН
ВКЛЮЧЕНО
ВКЛ.
РЫЧАЖОК УПРАВЛЕНИЯ
ВОЗДУШНОЙ ЗАСЛОНКОЙ
ЗАКРЫТО
ЗАКРЫТО
ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
ВКЛ.
ВЫКЛ.
ВКЛ.
РУКОЯТКА
ПУСКОВОГО ТРОСА
