14 RU ET083 2G/3G КОММУНИКАТОР V1.2

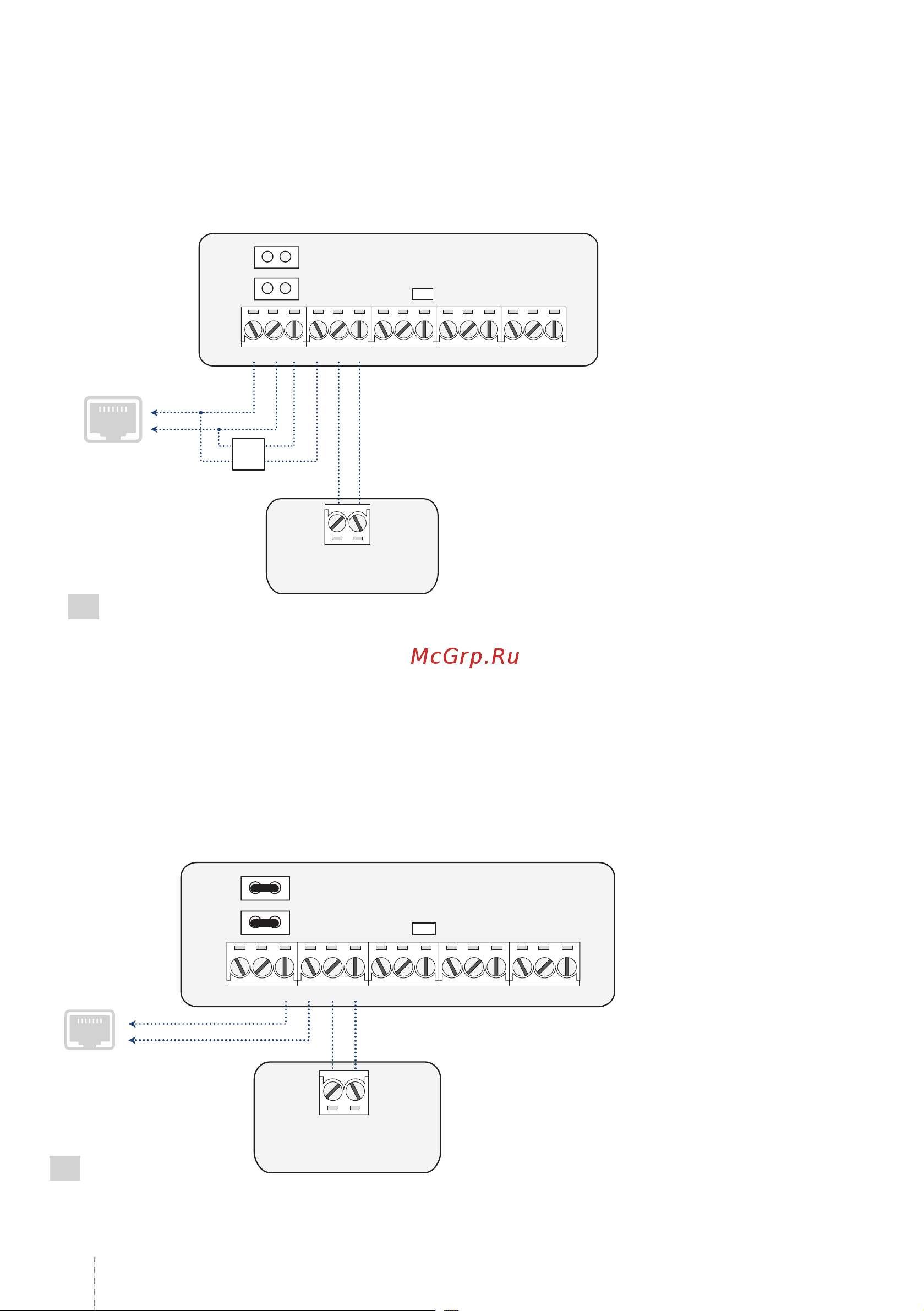

1. Подключите контакты RING и TIP коммуникатора к контактам RING и TIP охранной панели соответственно.

2. Подключите контакты L3 и L4 к розетке PSTN.

3. Установите перемычки на контакты коммуникатора JP8 и JP9.

• С мониторингом внешней PSTN линии - Связь между охранной панелью и станцией мониторинга осуществляется напрямую через

PSTN линию, подключенную через офисную АТС (автоматическая телефонная станция), с добавлением мониторинга состояния

внешней PSTN (контакты L1 и L2) при помощи коммуникатора ET083. Коммуникатор не используется в процессе связи, пока доступно

PSTN соединение. При пропаже PSTN (контакты L1 и L2), коммуникатор поддерживает связь и продолжает передачу данных через

указанный заранее метод связи, так же как при схеме Без PSTN, пока PSTN связь не восстановится. При пропаже внутренней PSTN

JP9

JP8

RING TIP

СОСТОЯНИЯ PSTN СВЯЗИ.

• С мониторингом PSTN линии при включенном режиме продвинутого сигнала “Kissoff”- Связь между охранной панелью и станцией

мониторинга осуществляется через все доступные методы связи. При конфигурации, режим PSTN линии можно установить как Основной,

Резервный1 или Резервный2 канал связи. Коммуникатор используется в процессе связи, пока доступно PSTN соединение. При пропаже PSTN

(подключите линию PSTN к контактам L3 и L4, и установите перемычки на контакты JP8 и JP9), коммуникатор поддерживает связь и про-

должает передачу данных через указанный заранее метод связи, пока PSTN связь не восстановится.

L1

L2 L3 L4 RING TIP

ОХРАННАЯ ПАНЕЛЬ

розетка

ET083
