8 RU ET083 2G/3G КОММУНИКАТОР V1.2

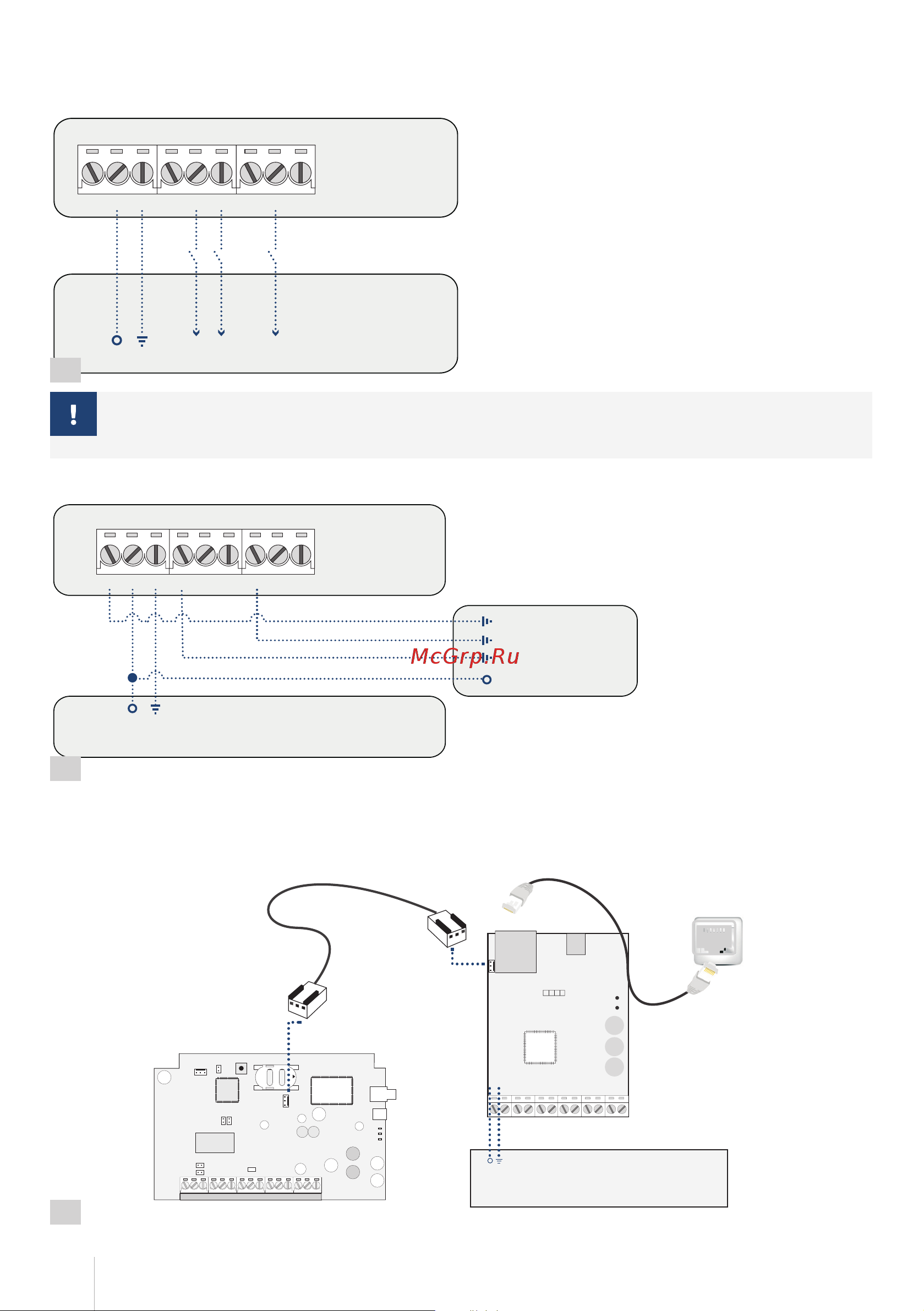

2.4. Схемы подключения

2.4.1. Основное подключение

DC+COM Z2 Z3Z1

ОХРАННАЯ ПАНЕЛЬ

ИЛИ ДРУГОЕ УСТРОЙСТВО

AUX+

+12 +24

AUX-

PGM2

PGM1

PGM3

ET083

Прежде, чем подключить питание ET083 к вспомогательному выходу охранной системы (AUX), пожалуйста, убедитесь в

том, что выход поддерживает максимальный ток в 700 мА. В противном случае, пожалуйста, используйте внешний источник

питания для ET083.

2.4.2. Подключение Выхода

C1 DC+ COM C2 C3

ОХРАННАЯ ПАНЕЛЬ

ИЛИ ДРУГОЕ УСТРОЙСТВО

ЭЛЕКТРОУСТРОЙСТВО

+12 +24

AUX+

AUX-

ET083

2.4.3. ELAN3-ALARM

Для более подробной информации о устройстве ELAN3-ALARM, пожалуйста обратитесь к руководству пользователя на странице

eldesalarms.com

OPEN

L1 L2 L3 L4 TIP C1 C2 Z2 Z1 Z3 COMC1DC+ COMRING

SERIAL

ELAN

ET083

NSG 25-3

AUX выход или источник питания AC/DC

охранной панели третьей стороны

SERIAL

AC/DC

ETHERNET

МАРШРУТИЗАТОР
