7RU
ET083 2G/3G КОММУНИКАТОР V1.2

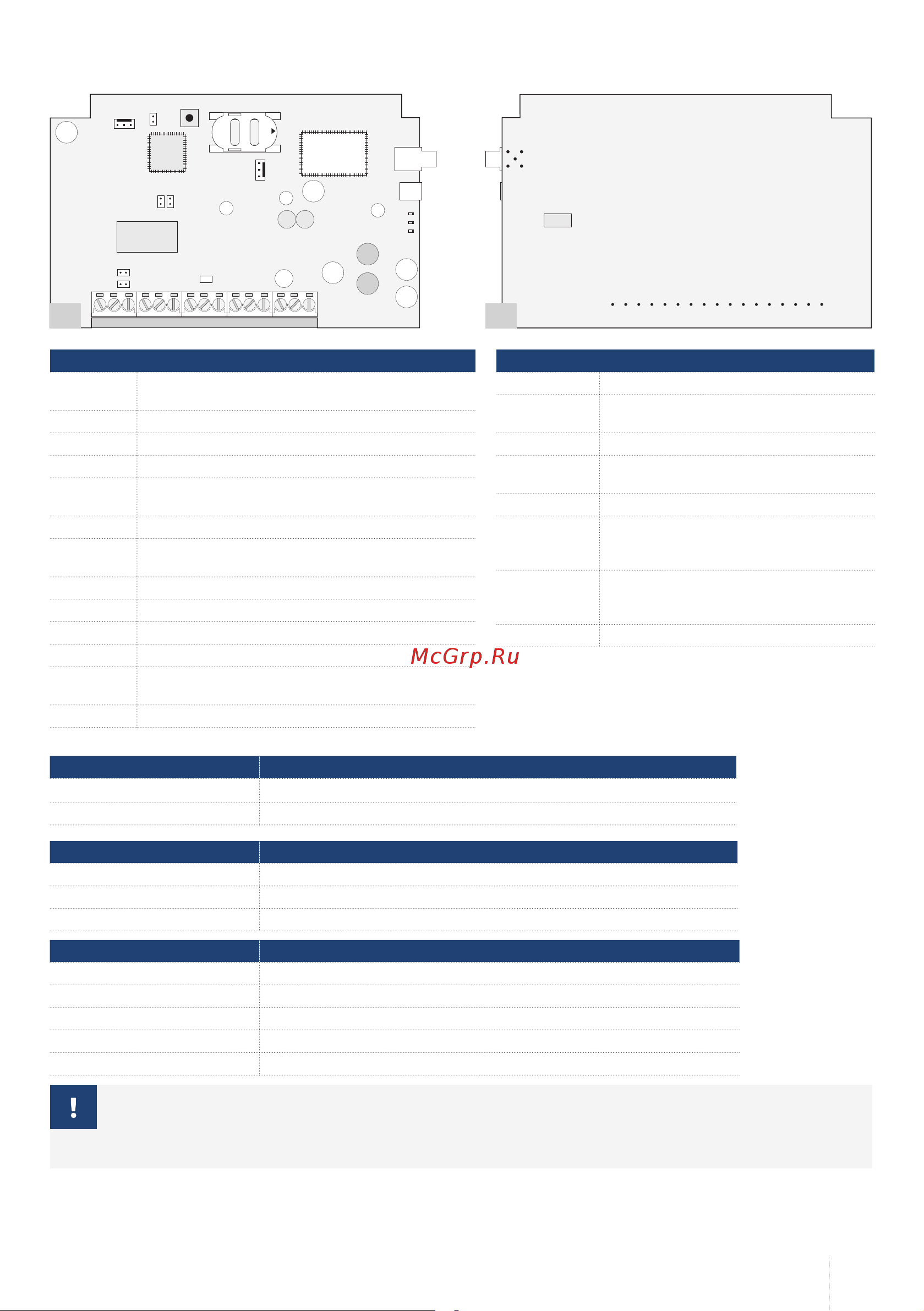

2.2. Назначение основных узлов, разъемов и индикаторов LED
OPEN
USB
INFO
STAT U S
2G/3G
ANT
MODEM
SIM CARD
DEF
TAMPER
SERIAL
JP8
JP9
F1
SET
MODE
ELAN
L1 L2 L3 L4 TIP C1 C2 Z2 Z1 Z3 COMC1DC+ COMRING
1
TAMPER
2
Основные узлы
SERIAL Контакты интерфейса SERIAL для подключения ох-
ранных панелей третьей стороны
DEF Контакты для обнуления настроек
TAMPER кнопка тампера для мониторинга состояния корпуса
SIM CARD Держатель/слот для SIM карты
2G/3G
MODEM
Модем 2G/3G сети 850/900/1800/1900 MГц
ANT Разъем типа SMA для 2G/3G антенны
ELAN Контакты интерфейса для подключения устройства
ELAN3-ALARM
USB Mini USB порт
INFO LED индикатор передачи/конвертации данных
STAT US LED индикатор состояния микроконтроллера
2G/3G LED индикатор уровня 2G/3G сигнала
JP8 – JP9 Контакты для настройки мониторинга состояния PSTN
линии
F1 0,5А предохранитель
Назначение разъемов
L1 – L4 Контакты для подключения PSTN/PBX
RING – TIP
Контакты для подключения к RING/TIP ин-
терфейсу охранной системы
C1 – C3 Контакты выхода с открытым коллектором
DC+
Контакт положительного источника пита-
ния
COM Общий контакт
Z2
Контакт входа / DATA контакт для под-
ключения охранной панели через keybus
интерфейс
Z1
Контакт входа / CLOCK контакт для под-
ключения охранной панели через keybus
интерфейс
Z3 Контакт входа
2.3. Назначение индикаторов LED
индикаторы LED Описание
ВЫКЛ.
ET083 в Дежурном режиме - нет активных событий, которые нужно передать на ПЦН
Горит постоянно
ET083 получает события с охранной панели
Значение индикатора STATUS Описание
ВЫКЛ. Нет основного питания / ошибка микроконтроллера
Мигает несколько раз в секунду SIM карта отсутствует / не отключен запрос PIN кода
Горит постоянно Устройство работает успешно
Значение индикатора 2G/3G Уровень 2G/3G сигнала
ВЫКЛ Нет 2G/3G сигнала
Мигает каждые 3 секунды Слабый сигнал
Мигает каждую секунду Средний сигнал
Мигает несколько раз в секунду Хороший сигнал
Горит постоянно Отличный сигнал
При передачи событий на ПЦН, каждая попытка сопровождается LED индикацией. В случае успешной попытки передачи
события на ПЦН, все 3 LED индикатора загорятся на 1 секунду и затем вернуться в свое начальное состояние. В случае
неудачной попытки передачи события на ПЦН, все 3 LED индикатора погаснут на 1 секунду, а затем вернуться в свое
начальное состояние.
