Eldes ET083-2G AN-276733 [13/40] Методы подключения связи

13RU

ET083 2G/3G КОММУНИКАТОР V1.2

6. МЕТОДЫ ПОДКЛЮЧЕНИЯ СВЯЗИ

Коммуникатор ET083 поддерживает один из следующих методов связи:

• RING/TIP интерфейс – Охранная панель связывается с коммуникатором ET083 через контакты RING и TIP, симулируя подключение

PSTN линии. Для более подробной информации см. раздел 6.1 RING/TIP Интерфейс.

• Keybus интерфейс/ Serial интерфейс – Охранная панель связывается с коммуникатором ET083 через keybus (серийные данные)

интерфейс, как аксессуар охранной панели, такой как клавиатура. Для более подробной информации см. раздел 6.2 Keybus и Serial

Интерфейс.

Одновременно можно использовать не более одного из вышеупомянутых методов связи.

6.1. RING/TIP Интерфейс

При помощи данного метода связи, коммуникатор симулирует присутствие PSTN линии в охранной панели. В зависимости от доступности

PSTN линии, охраняемого помещения и требований пользователя, коммуникатор можно подключить к охранной панели согласно одной

из следующих схем:

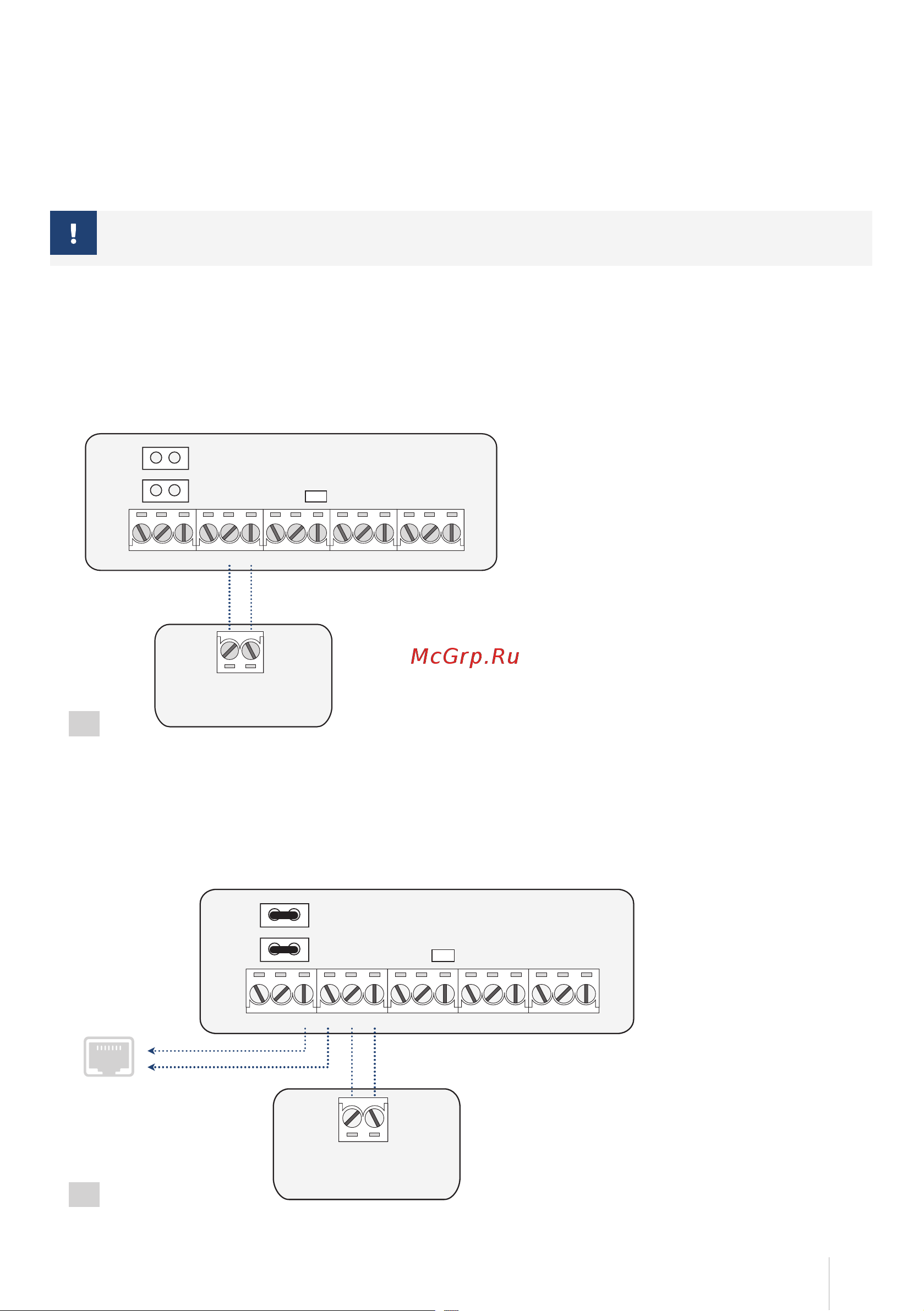

• Без PSTN - связь между охранной панелью и станцией мониторинга осуществляется через ET083. Коммуникатор принимает данные с

охранной панели и передает их на станцию мониторинга через установленный заранее метод связи. PSTN линия не используется при

данном методе связи.

L2 L3 L4 RING TIP

ОХРАННАЯ ПАНЕЛЬ

ТРЕТЬЕЙ СТОРОНЫ

JP9

JP8

RING TIP

ET083

1. Подключите контакты RING и TIP коммуникатора к контактам RING и TIP охранной панели соответственно.

2. НЕ устанавливайте перемычки на контакты JP8 и JP9.

• С мониторингом PSTN линии - Связь между охранной панелью и станцией мониторинга осуществляется напрямую через PSTN линию

с присутствием мониторинга состояния PSTN (контакты L3 и L4) при помощи коммуникатора ET083. Коммуникатор не используется

в процессе связи, пока доступно PSTN соединение. При пропаже PSTN (контакты L3 и L4), коммуникатор поддерживает связь и про-

должает передачу данных через указанный заранее метод связи, так же как при схеме Без PSTN, пока PSTN связь не восстановится.

L2 L3 L4 RING TIP

ОХРАННАЯ ПАНЕЛЬ

ТРЕТЬЕЙ СТОРОНЫ

JP9

JP8

RING TIP

к PSTN линии

PSTN

розетка

ET083
