Универсальный резаки Р3-362В, Р3-362К, Р3-362

ВУ (L=900) и Р3-362 КУ (L=900) предназначены для

ручной газокислородной разделительной резки ли-

стового и сортового металла из низкоуглеродистых

сталей толщиной до 300 мм.

Резак специально сконструирован для работы в тя-

желых производственных условиях. Особое внима-

ние было уделено безопасности.

Основные параметры резака соответствуют требо-

ваниям к резаку типа Р3 по ГОСТ 5191-79.

Исполнение:

• Резак Р3-362В с вентилем кислорода режущего

(КР). Угол наклона мундштука – 90°. Длина резака

– 550 мм (не более).

• Резак Р3-362К с клапаном кислорода режущего

(КР). Угол наклона мундштука – 90°. Длина резака

– 550 мм (не более).

• Резак Р3-362ВУ с вентилем кислорода режущего

(КР). Угол наклона мундштука – 110°. Длина резака

– 900 мм.

• Резак Р3-362КУ с клапаном кислорода режущего

(КР). Угол наклона мундштука – 110°. Длина резака

– 900 мм.

Вид климатического исполнения резаков – УХЛ по

ГОСТ 15150-69 для работы в интервале температур

окружающей среды от -40°С до +40°С.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Резак универсальный в сборе 1 шт.

Гайка накидная М16х1,5 и М16х1,5LH по 1 шт.

Ниппель универсальный 6/9 мм 2 шт.

Пропановый мундштук №2 1 шт.

Руководство по эксплуатации 1 шт.

Особенности резака:

• Массивная штампованная головка и нержавею-

щие трубки.

• Смесительный (инжекторный) узел (10) встроен в

головку резака непосредственно перед мундшту-

ком Это позволило свести опасную газокисло-

родную смесь в резаке до минимального объема

и обеспечить максимальную стойкость резака к

обратным ударам.

• «Плоское» исполнение головки резака улучшило

обзор разрезаемой детали.

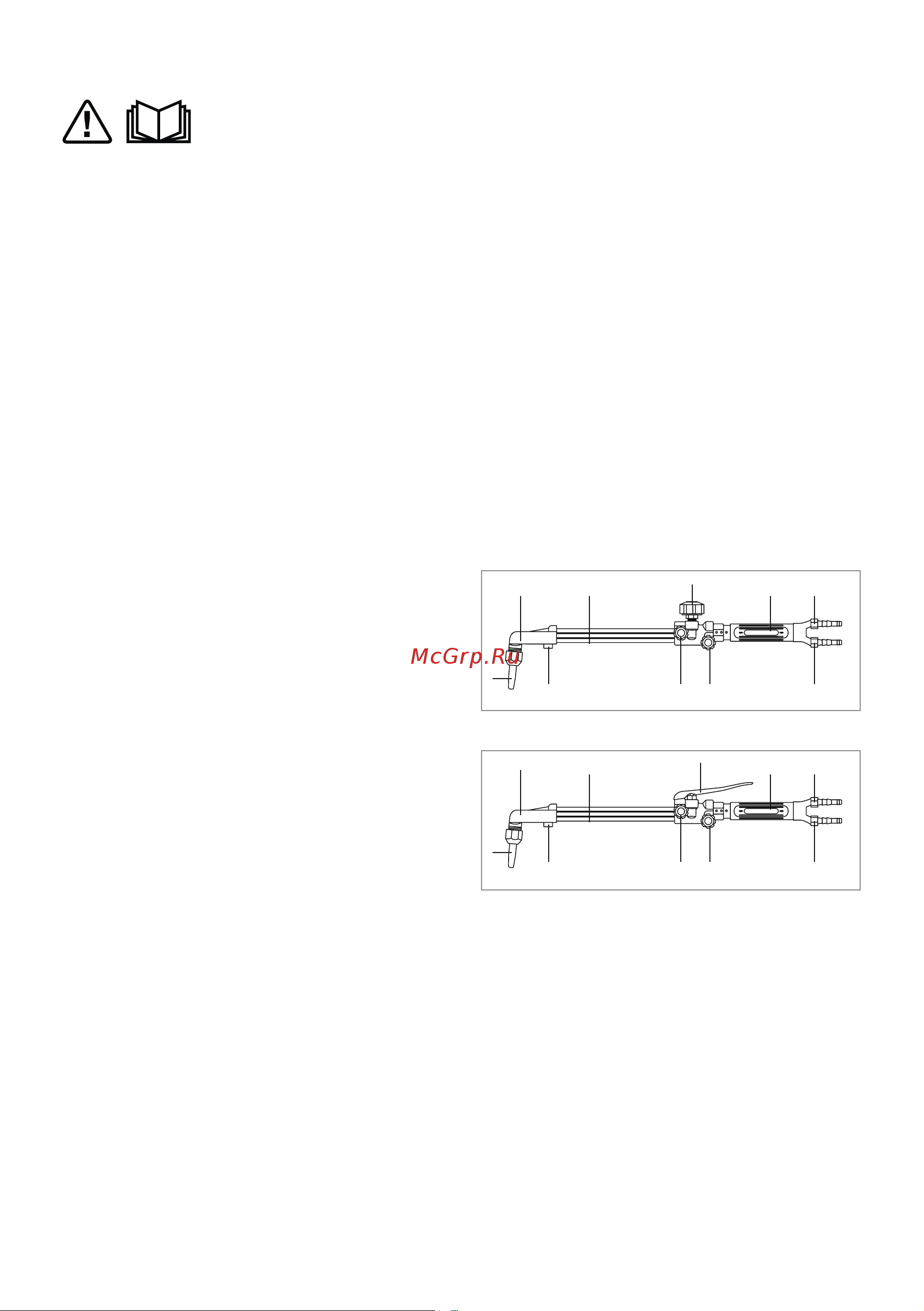

8 7

Р3-362 В / Р3-362 ВУ

Р3-362 К / Р3-362 КУ

Перед использованием оборудования необходи-

мо внимательно ознакомиться с руководством по

эксплуатации, соблюдать указания на технических

шильдах и требования техники безопасности.

МЕРЫ БЕЗОПАСНОСТИ

При эксплуатации резака необходимо соблюдать «Пра-

вила техники безопасности и гигиены труда при про-

изводстве ацетилена и газопламенной обработке ме-

таллов», «Правила безопасности в газовом хозяйстве»,

«Правила устройства и безопасной эксплуатации сосу-

дов, работающих под давлением».

ЗАПРЕЩАЕТСЯ:

• Проводить работу при нарушении механической проч-

ности и негерметичности рукавов и соединений.

• Использовать рукава не по назначению (для других

типов газов).

• Вносить изменения в конструкцию резака.

• Работать в замасленной одежде, использовать замас-

ленную ветошь и инструмент.

Резак состоит из ствола (1), включающего корпус,

подводящие трубки (7), головку (8) и сменные мунд-

штуки (9). На стволе расположены вентили кисло-

рода подогревающего (КП) (2) и газа горючего (ГГ)

(3), а также клапан кислорода режущего (КР) с вен-

тилем/рычагом (4).

Кислород поступает в резак по рукаву (тип III по

ГОСТ 9356-75) через ниппель, присоединенный к

резаку гайкой (5), имеющей правую резьбу, и далее

через вентиль КП синего цвета в смесительный

узел головки.

Горючий газ поступает в резак по рукаву (тип I по

ГОСТ 9356-75) через ниппель, присоединенный к

резаку накидной гайкой с риской, имеющей левую

резьбу (6), и далее через вентиль ГГ красного цвета

в смесительный узел.

Подача кислорода в осевое отверстие внутреннего

мундштука осуществляется клапаном КР. Регули-

ровка расхода газов осуществляется соответству-

ющими вентилями. Работа резака основана на

нагреве металла до температуры воспламенения

с последующим сжиганием его в струе режущего

кислорода.
