252
НАДЕЖНАЯ. УДОБНАЯ. ТВОЯ.

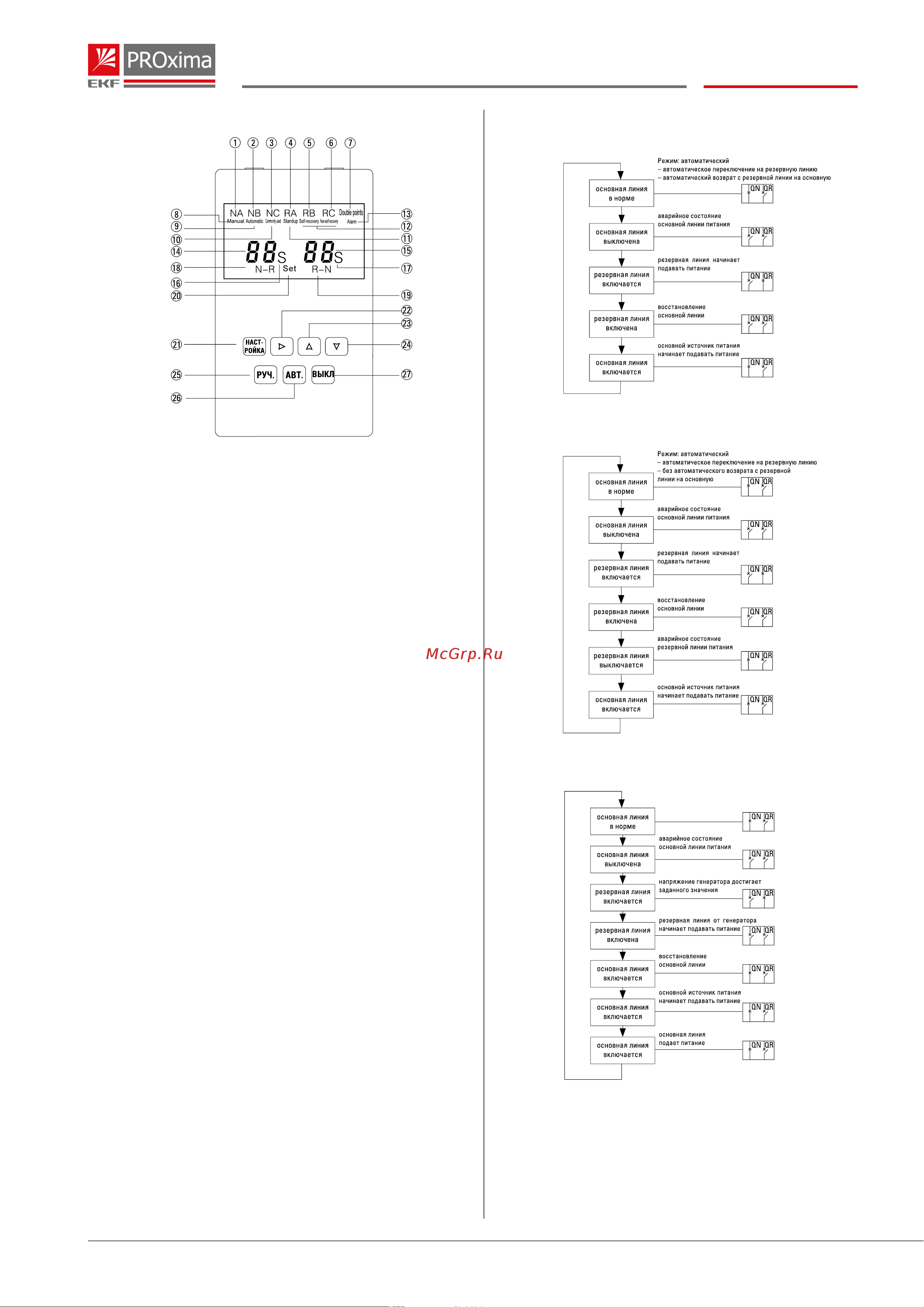

1. NA – напряжение основного источника питания по фазе А в
норме, если напряжение по фазе А выше, ниже или нет совсем,
он не отображается
2. NB – напряжение основного источника питания по фазе В в
норме, если напряжение по фазе В выше, ниже или нет совсем,
он не отображается
3. NC – напряжение основного источника питания по фазе С в
норме, если напряжение по фазе С выше, ниже или нет совсем,
он не отображается
4. RA – напряжение запасного источника питания по фазе А в
норме, если напряжение по фазе А выше, ниже или нет совсем,
он не отображается
5. RB – напряжение запасного источника питания по фазе В в
норме, если напряжение по фазе В выше, ниже или нет совсем,
он не отображается
6. RC – напряжение запасного источника питания по фазе С в
норме, если напряжение по фазе выше, ниже или нет совсем, он
не отображается
7. «Double points» отображается, если произошло отключение
обоих питающих линий
8. «Manual» отображается, когда контроллер управляется
вручную
9. «Automatic» отображается, когда контроллер работает в
автоматическом режиме
10. «Commonly» отображается, когда автомат включен при
основном источнике питания
11. «Standup» отображается, когда автомат включен при
запасном источнике питания
12. RB отображается, если установлено автоматическое
переключение на резервную линию и автоматический возврат
с резервной линии на основную, отображается RC, если
установлено автоматическое переключение на резервную
линию, без автоматического возврата
13. «Alarm» отображается при отключении по аварии
расцепления
14. Область отображения данных основного источника
питания
15. Область отображения данных резервного источника
питания
16. Единица времени – секунда
17. Единица времени – секунда
18. Знак задержки переключения
19. Знак задержки возврата
20. Установка параметров контроллера
21. Кнопка настройки: при нажатии попадаешь в меню
настроек
22. Кнопка просмотра: при обычном использовании нажатие
данной кнопки позволяет проверить напряжение; в режиме
установки параметров нажатие данной кнопки позволяет
вернуться назад
23. Кнопка вверх: в процессе программирования нажатие
данной кнопки позволяет увеличить число.
Процесс работы контроллера
Электросеть – Электросеть
Электросеть – Электросеть
Электросеть – Генератор
Т1 – время задержки передачи. Контроллер можно настроить
0с – 180 с при аварийной ситуации с основным источником
питания, время перед разрывом (разъединением) QN;
T2 – время задержки возврата. Контроллер можно настроить
0 с – 180 с при восстановлении основного источника питания,
время перед разрывом (разъединением) QR;
QN – автоматический выключатель основной линии;
QR – автоматический выключатель резервной линии.
Жидкокристаллический дисплей контроллера
