EKF ТСM 225/200А 3р PROxima ats-tsm-200A-3p-pro [4/4] Схема соединения внешних подключений

253

НАДЕЖНАЯ. УДОБНАЯ. ТВОЯ.

Изображение Наименование

Длина, м Артикул

Кабель для контроллера АВР ТСМ 1,5 м 1,5 ats-tsm-k-1.5

Кабель для контроллера АВР ТСМ 2 м 2 ats-tsm-k-2

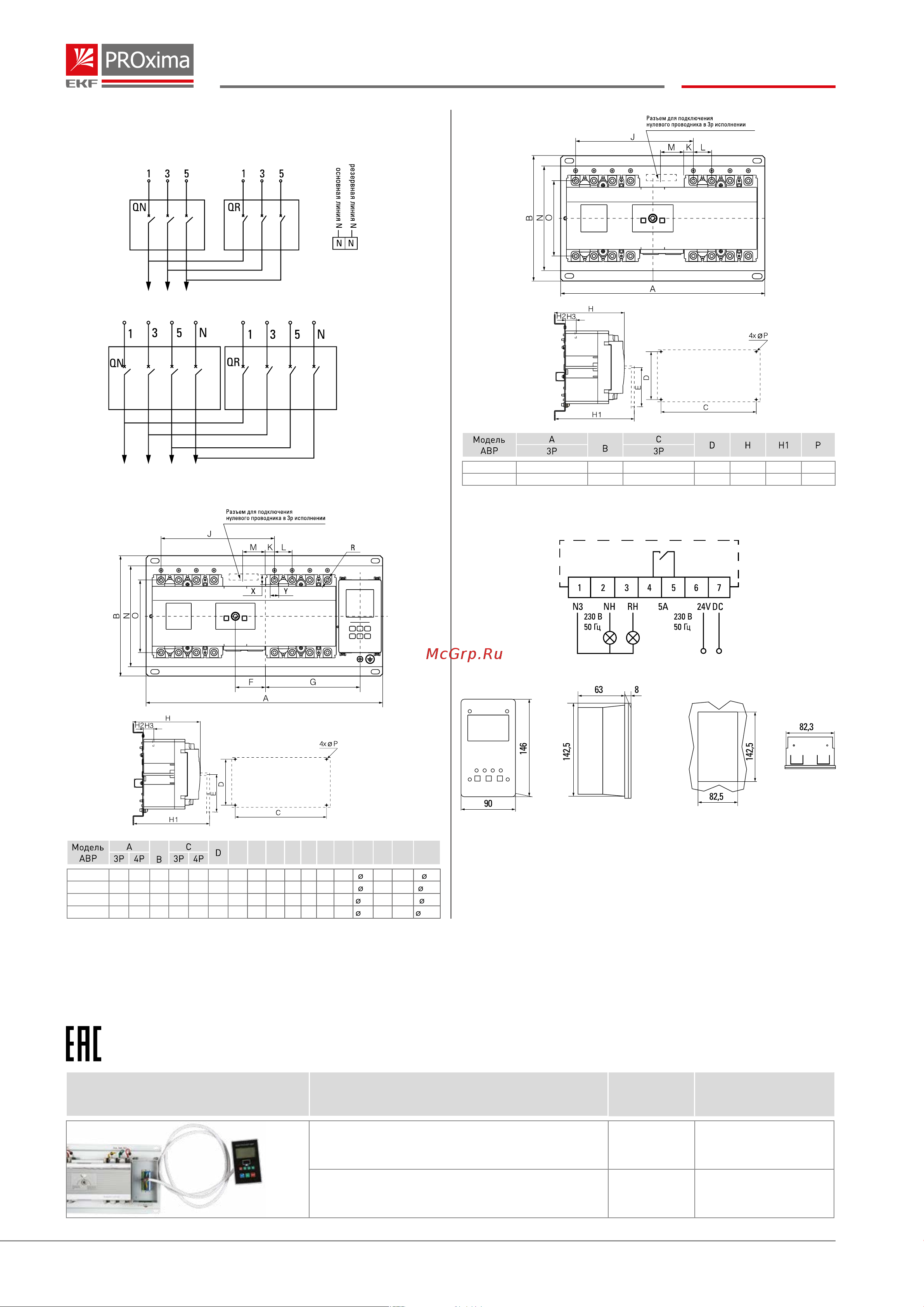

Схема соединения 4-полюсного АВР

Схема соединения внешних подключений

Присоединение контрольных проводников

к контроллеру

Схема соединения 3-полюсного АВР

Типовая комплектация

Габаритные размеры панели контроллера

1. Устройство АВР ТСМ.

2. Комплект метизов.

3. Рукоятка для взвода ТСМ - 1 шт.

4. Колодка для подключения контрольных

проводников – 1 шт.

5. Паспорт.

ТСMе-100 363 180 346,5 163,5 148,5 144 �8

ТСMе-225 408 195 391,5 178,5 164,5 160 �8

ТСМe

Основная линия Резервная линия

Аксессуары к АВР ТСМ.

Кабель для удаленной установки

контроллера АВР ТСМ EKF PROxima

Кабель для контроллера служит для удаленного подключения кон-

троллера к АВР ТСМ.

Габаритные и присоединительные размеры

H H1 G F K L J P X Y R

ТСM-100 420 420 240 385 385 220 140 180 133 52 15 30 195 8 16,1 18,7 8

ТСM-225 470 470 240 385 735 220 160 190 152 60 18 36 225

8 19,8 23,9 9,6

ТСM-400 615 615 330 435 555 300 200 227 195 78 26 48 305

10 28 34 12

ТСM-630 740 740 330 555 680 300 200 232 232 102 32 60 385

10 28 44 12,8

ТСМ
