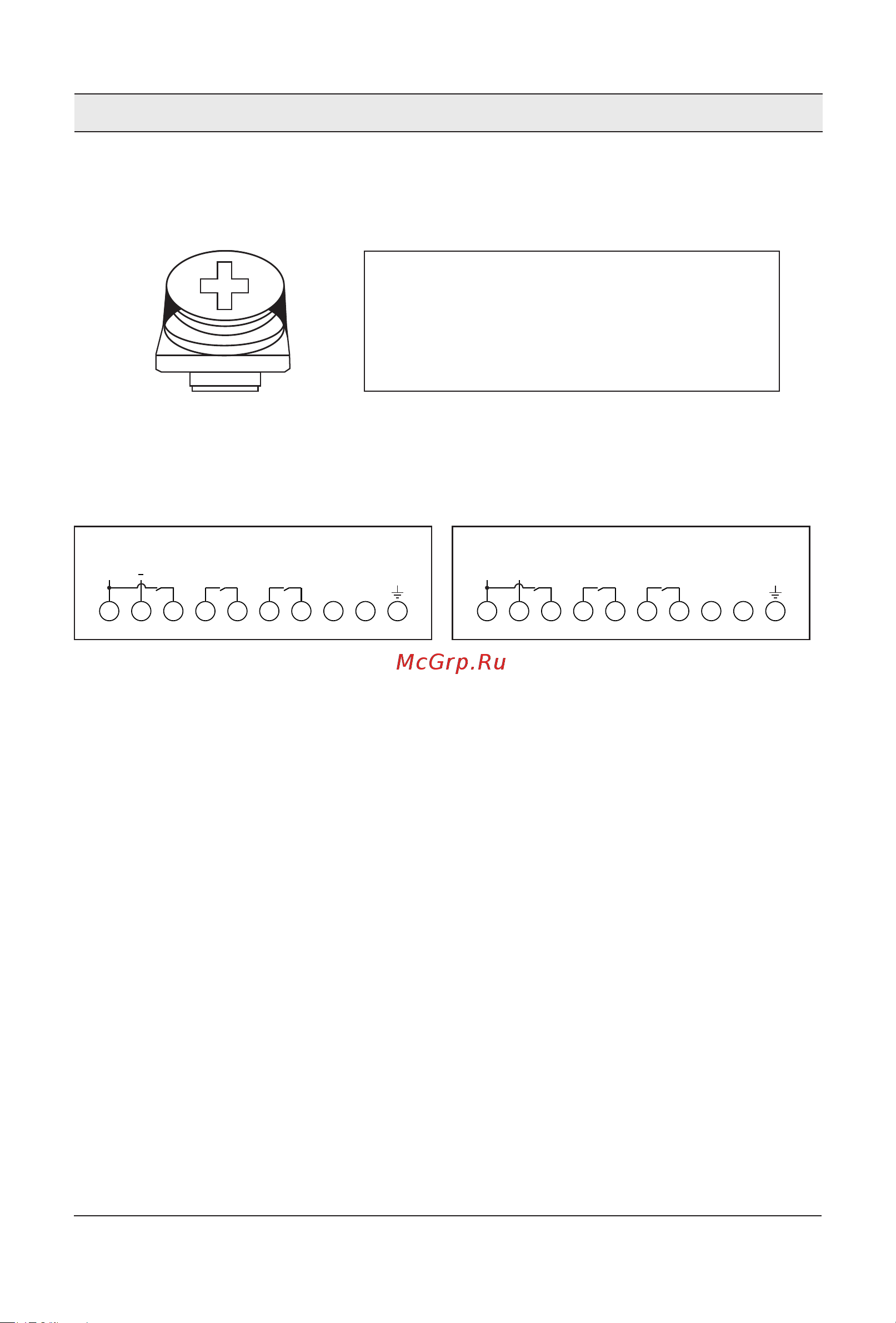

Клемма силовой цепи：

Рекомендуемое：6-50mm AWG:10-1/0

Рекомендуемый крутящий момент：4N.m

1 2 3 4 5 6 7 8 9 10

DC 24V

1 2 3 4 5 6 7 8 9 10

AC 100~240V

L N

10 входные и выходные клеммы：

① Питание цепей управления +24В DC, либо 100-244В AC (в зависимости от модели).

② Питание цепей управления 0В, либо N(в зависимости от модели).

③ Входная клемма старт/стоп УПП. Если клемма 1 и 3 замкнуты, то УПП запускается.

Если клеммы 1 и 3 разомкнуты, то производится плавный останов.

④ Релейный выход сигнала «Работа».

Когда УПП находится в состоянии запуска, байпаса и плавного останова,

реле замкнуто.

⑤ Общий сигнал реле «Работа».

⑥ Релейный выход «Авария». Когда УПП находится в неисправном состоянии,

реле замыкается.

⑦ Общий сигнал реле «Авария».

⑧ RS-485 А+.

⑨ RS-485 В-.

⑩ Клемма заземления цепей управления.

Подключение

Клемма силовой цепи

Клеммы управления

Схема управления

U управления

старт/стоп

RS485 A

RS485 B

Работа
