11
④,⑤ клеммы индикации работы УПП
При включенном УПП DA (пуск / байпас / плавная
остановка) K1 замыкается.
⑥ ⑦ клемма индикации аварии УПП
Когда УПП DA обнаруживает аварийное событие,
K2 замыкается.
К1 и K2 имеет мощность 220В AC 5A
AC
K
START/STOP
1
2
3
DC
K
START/STOP
1
2
3
K1
K2
4
5
6
7
При использовании 100 ~ 240 В:
①Подключите линию питания переменного тока，
②Подключите нейтраль питания переменного тока；
Соедините контакт К между клеммами ① and ③,
УПП запускается при замкнутом контакте К,
УПП останавливается при размыкании контакта К；
Если входной кабель управления слишком длинный или
неразделен с источником питания, это приведет к
появлению сигнала с "наведенным напряжением".
Пожалуйста, добавьте реле на вход, чтобы избежать
"наведенного напряжения", которое приводит к
неисправности или повреждению плавного пуска.
·Напряжение управления должно соответствовать изделию, в противном случае
входное управляющее напряжение может превысить допустимый диапазон, что
приведет к повреждению устройства плавного пуска.
·Если источником питания управления является постоянный ток, положительный
и отрицательный полюса должны быть подключены к соответстующей клемме.
·Когда устройство плавного пуска обнаруживает неисправность, контакт K2 может
одновременно отключить питание с УПП.

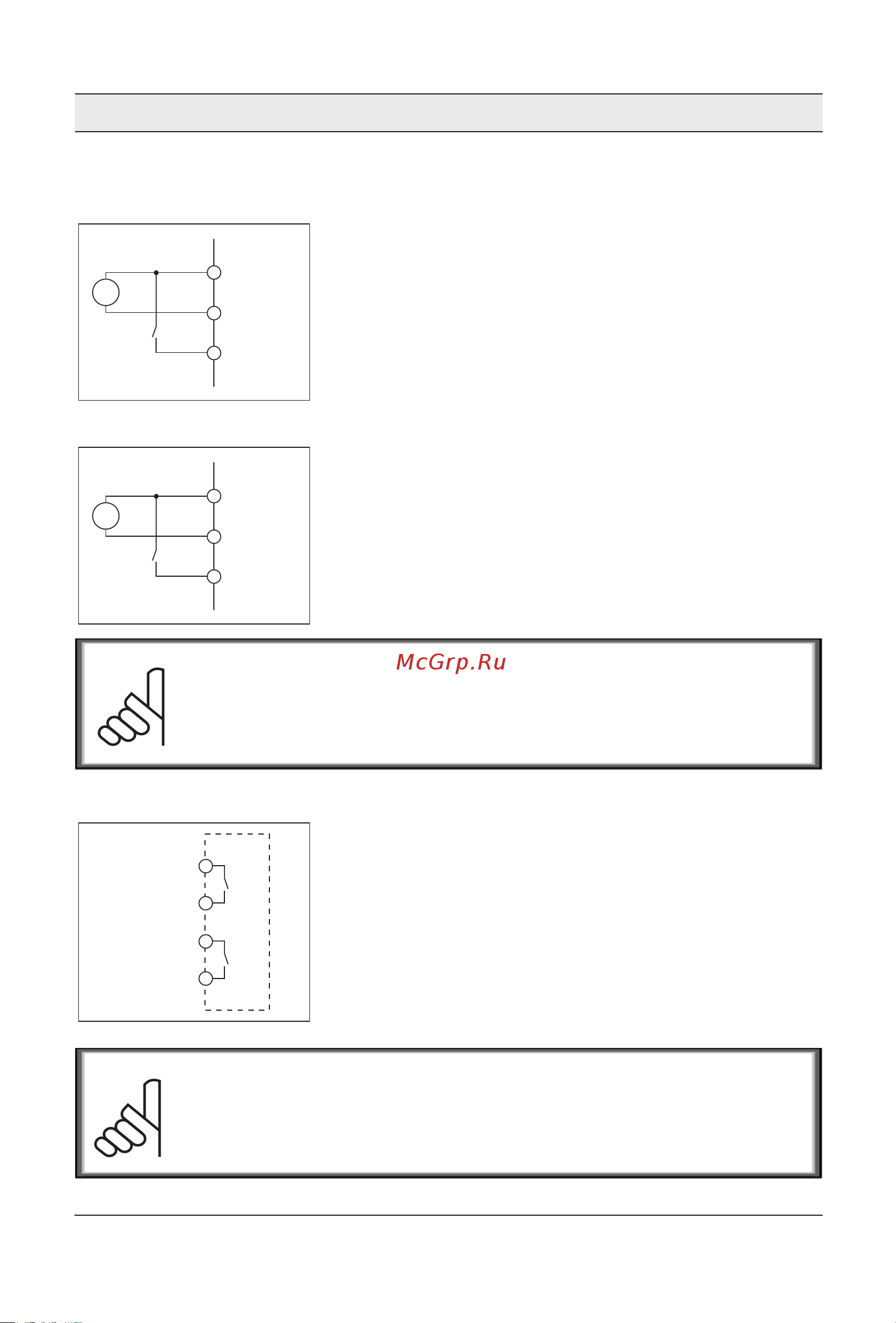

Подключение
Схема управления
AC power line
AC power neutral
DC power +
DC power -
При использовании 24 В DC;
①Подключение к постоянному току+,
②Подключение к постоянному току -；
Соедините контакт К между клеммами ① and ③,
УПП запускается при замкнутом контакте К,
УПП останавливается при размыкании контакта К；
Если входной кабель управления слишком длинный или
неразделен с источником питания, это приведет к
появлению сигнала с "наведенным напряжением".
Пожалуйста, добавьте реле на вход, чтобы избежать
"наведенного напряжения", которое приводит к
неисправности или повреждению плавного пуска
Осторожность
Осторожность
Релейный выход
«Работа» реле НО
«Работа» реле «Общий»
«Авария» реле НО
«Авария» реле «Общий»
