·Выбор схемы подключения электродвигателя зависит от номинального
напряжения двигателя. Соответствие номинального напряжения и схемы
подключения указано на заводской табличке электродвигателя.
L1/R L2/S L3/T
M
3~
L1/R L2/S L3/T
M
3~
L1/R
L2/S L3/T
M
3~
T1/U
T2/V
T3/W

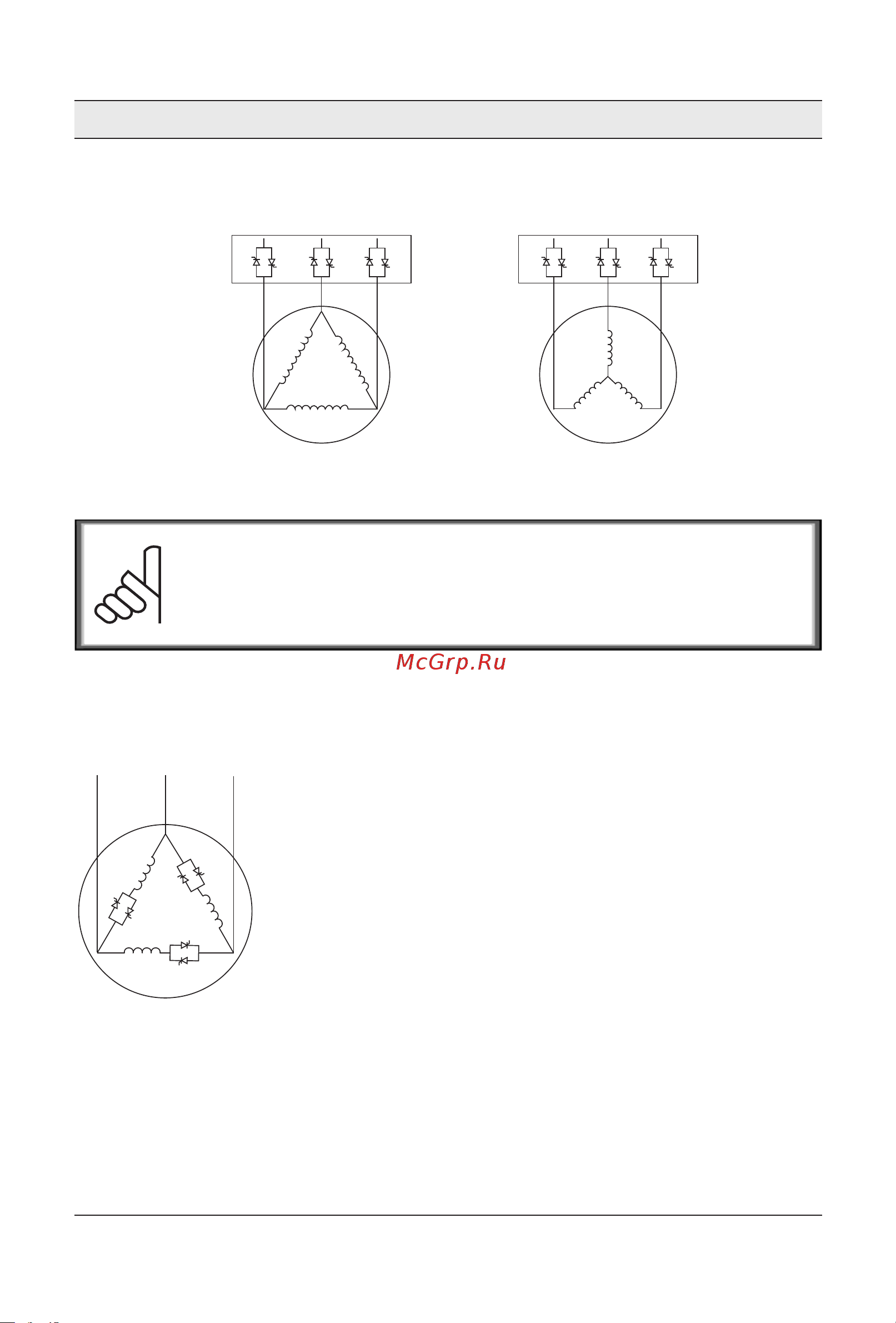

Схема подключения
режимы подключения «треугольник» «звезда»
Осторожность
режим подключения «внутренний треугольник»
При использовании схемы «внутренний треугольник»
необходимо учесть, что ее можно применить только с
двигателями имеющими 6 клемм подключения, так как
силовые тиристоры устройства включаются во внутреннею
цепь электродвигателя. При подключении обмоток таким
образом протекающий по ним ток будет равен 1/1.732 от
номинального тока
T1/U
T2/V
T3/W
