Руководство по эксплуатации, паспорт Страница: 1

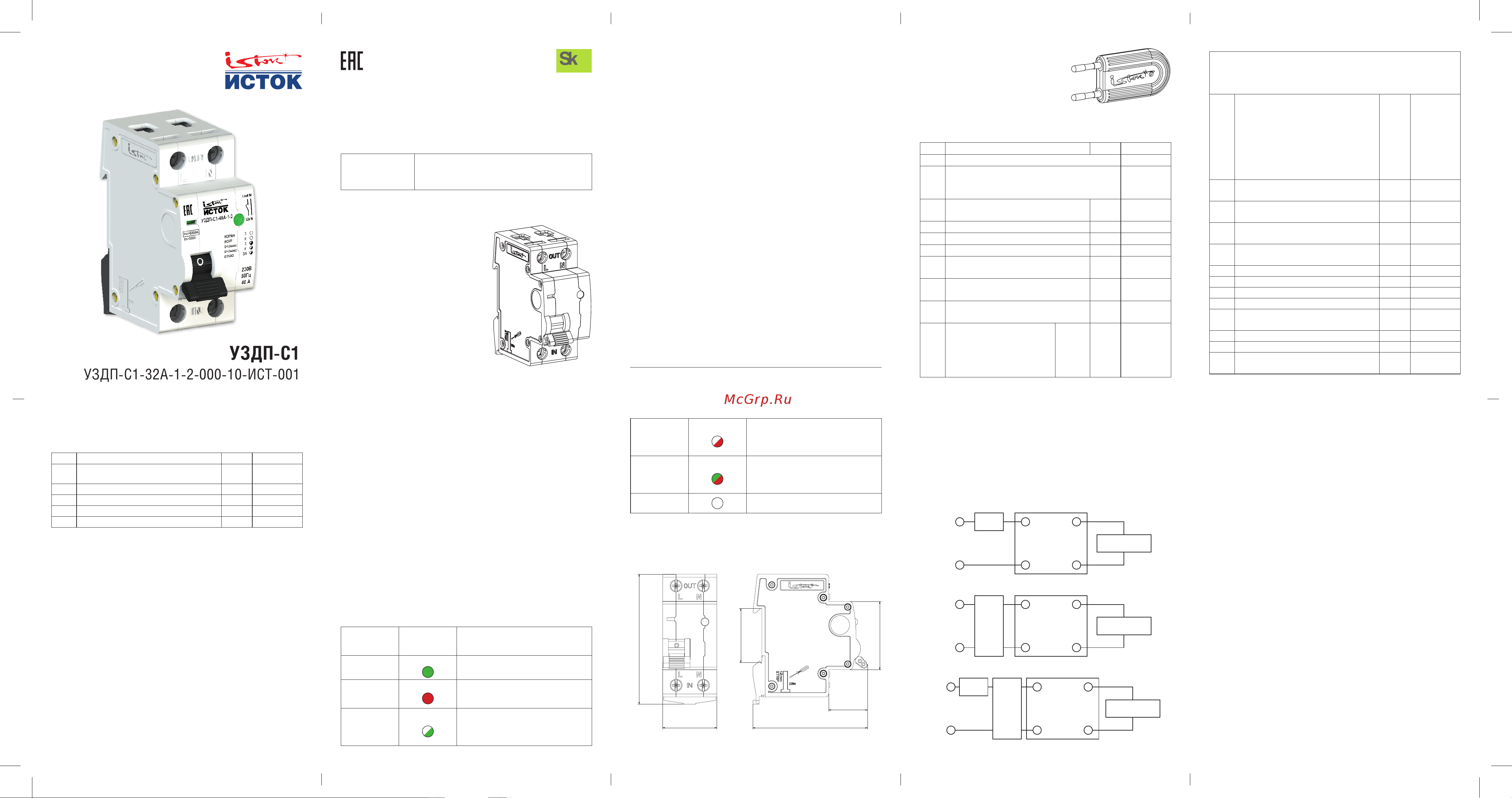

ИСТОК УЗДП-С1-32А-1-2 + УЗДП-ск-ИСТ-001 Руководство по эксплуатации, паспорт онлайн

УЗДП-С1-32А-1-2-000-10-ИСТ-001

УЗДП-С1

№ п.

Параметр

Ед. изм. Значение

2.2.1 Номинальное/минимальное/

максимальное напряжение питания

В 230/180/275

2.2.2

Имитируемый ток дуги по ГОСТ IEC 62606, А

А 2,5

2.2.3 Диапазон рабочих температур °С –25...+40

2.2.4 Температура хранения °С -40...+70

2.2.5 Габаритные размеры мм 71х31х12

2.2. Характеристики СРЕДСТВА КОНТРОЛЯ приведены в Таблице 2.

2.3. УСТРОЙСТВО предназначено для стационарной установки на стан-

дартную 35 мм DIN-рейку (рейку ТН35) в щитовом оборудовании

при монтаже неподвижной электропроводки.

2.4. Электробезопасность и ЭМС УСТРОЙСТВА и СРЕДСТВА КОНТРО-

ЛЯ соответствуют требованиям ГОСТ 30011.1-2012 (IEC 60947-

1:2004), ГОСТ 30345.0-95 (МЭК 335-1-91), ГОСТ IEC 62606-2016.

2.5. Степень защиты УСТРОЙСТВА и СРЕДСТВА КОНТРОЛЯ, обеспечи-

ваемая оболочками соответствует значениям ГОСТ 14254:

2.5.1. УСТРОЙСТВО:

1) корпус не ниже IP40;

2) контакты под напряжением – не ниже IP20.

2.5.2. СРЕДСТВО КОНТРОЛЯ:

1) вилка в процессе вставления – не ниже IP20;

2) вилка, сочлененная с розеткой – не ниже IP40.

2.6. Масса полного комплекта (брутто) – не более 220 г.

2.7. Размер упаковки комплекта (ВхШхГ) – 85х45х105 мм.

Таблица 2.

УСТРОЙСТВО ЗАЩИТЫ ОТ ДУГОВОГО ПРОБОЯ

Серия УЗДП-С1 ТУ 27.12.23-003-05342780-2020

Руководство по эксплуатации РБНС.641231.012 РЭ

Паспорт РБНС.641231.012ПС

1. Назначение

1.1. Однофазное устройство защиты

от искрения / дугового пробоя

УЗДП-С1 (далее – УСТРОЙСТВО)

относится к классу устройств за-

щиты бытового и аналогичного

назначения от дуговых пробоев

(УЗДП), в соответствии с ГОСТ IEC

62606-2016.

1.2. УСТРОЙСТВО применяется для

предупреждения пожаров, воз-

никающих при дуговых пробоях и

пожароопасном искрении в элек-

троустановках и электрических

сетях помещений зданий, соору-

жений и других объектов.

Рис. 1. УСТРОЙСТВО

Модификация

УЗДП-С1-32A-1-2

стационарный – только УЗДП – ток защищаемой

цепи до 32A – 1P+N, отключение от перенапря-

жения с фиксированным порогом – 270В

Skolkovo

3. Устройство

3.1. УСТРОЙСТВО (Рис.1) является неразборным, содержит корпус с

винтовыми зажимами входа и выхода линий фазы и нейтрали, вну-

три корпуса – плату управления и срабатывающий по ее команде

механизм свободного расцепления входного и выходного контактов

фазной линии. Входной и выходной контакты нейтрали соединены.

3.2. На лицевой панели расположены:

3.2.1. прямоугольный цветовой индикатор расцепления контактов:

красный цвет – «замкнуты», зеленый цвет – «разомкнуты»

(находится над рукояткой ручного управления);

3.2.2. рукоятка ручного управления. Верхнее положение – состо-

яние «включено» (обозначение «I»); нижнее положение –

«выключено» («0»);

3.2.3. индикаторный светодиод (вид индикации состояния приве-

ден в Таблице 3);

3.2.4. таблица светодиодной индикации состояния (на корпусе

УСТРОЙСТВА).

Режим

светодиодной

индикации

Обозначение

на лицевой

панели

Состояние УСТРОЙСТВА

и защищаемой цепи

Постоянный

зеленый

НОРМА З

Нормальное рабочее состояние

Постоянный

красный

ИСКР К

Произведено отключение по

причине пожароопасного искрения

(дугового пробоя)

Мигающий

зеленый

U < Uмакс З

Произведено отключение по

превышению напряжением порога

Uмакс = 270В. Текущее напряжение

в сети НИЖЕ этого порога

Таблица 3.

1.3. УСТРОЙСТВО обеспечивает:

– распознавание дугового пробоя и пожароопасного искрения,

возникающих при неисправностях в электрических сетях и элек-

троустановках

;

– отключение защищаемых электрических цепей от внешних пи-

тающих сетей при возникновении искрения/дугового пробоя для

предупреждения пожаров;

– защиту подключенных электрических цепей от перенапряжения.

1.4. УСТРОЙСТВО отвечает требованиям стандарта ГОСТ IEC 62606-2016.

1.5. УСТРОЙСТВО является стационарным электротехническим изде-

лием общего назначения, применяется в сетях переменного тока

и устанавливается в распределительных щитах, групповых щитках

(квартирных и этажных), щитках отдельных потребителей элек-

троэнергии, в помещениях зданий, строений и сооружений.

1.6. УСТРОЙСТВО производит автоматический самоконтроль (тести-

рование) работоспособности после каждого включения и далее не

реже, чем каждые 12 часов. При отрицательном результате самокон-

троля устройство отключает защищаемую цепь и отображает отказ

соответствующей индикацией (действия при отказе – см. п.9.4).

1.7. В комплект поставки УСТРОЙСТВА может входить средство контроля

зоны функционирования (имитатор искрения) – УЗДП-ск-001 (далее –

СРЕДСТВО КОНТРОЛЯ), выполненное (рис.2) в виде вилки и вставляе-

мое в стандартные розетки, находящиеся в составе защищаемой цепи.

Информация о комплектации УСТРОЙСТВА СРЕДСТВОМ КОНТРОЛЯ

УЗДП-ск-001 отражается в Свидетельстве об упаковывании (п.14).

1.8. Применение УЗДП-С1 не отменяет применение других средств за-

щиты электрических сетей, регламентированных нормативными

документами. Действие УЗДП-С1 распостраняется на критерии

дугового пробоя, отраженные в ГОСТ IEC 62606.

1. УСТРОЙСТВО не предупреждает пожароопасные явления, не предусмотренные ГОСТ

IEC 62606-2016.

Мигающий

красный

U > Uмакс К

Произведено отключение по

превышению напряжением порога

Uмакс = 270В. Текущее напряжение

в сети ВЫШЕ этого порога

Мигающий

переменного

цвета (красный/

зеленый)

ОТКАЗ З/К

Произведено отключение по

причине отрицательного результата

самоконтроля – отказ устройства

Нет свечения

индикатора

Напряжение сети отсутствует или

ниже минимального

4. Габаритные, установочные и присоединительные размеры

Основные размеры УЗДП-С1 (в мм) представлены на рис. 3.

35,6

44,8

75,5

25,6

85,6

35,6

Рис. 3. Размеры УЗДП

2. Технические данные

2.1. Основные характеристики

УСТРОЙСТВА приведены

в таблице 1.

№ п. Параметр Ед. изм. Значение

2.1.1 Номинальный режим работы Постоянный

2.1.2 Конфигурация электрической сети Типовая

(TN-C, TN-S,

TN-C-S, ТТ)

2.1.3 Номинальное/минимальное рабочее/

максимальное напряжение питания

В 230/115/270

2.1.4 Выдерживаемое напряжение В 440

2.1.5 Частота напряжения питания Гц 50

2.1.6 Номинальный ток А 32

2.1.7 Порог напряжения для отключения

нагрузки при повышенном напряжении

В 270

2.1.8 Время отключения нагрузки при

превышении порога напряжения

с 0,2

2.1.9 Время отключения нагрузки при

превышении напряжения 300 В

мс 30

2.1.10 Предельные значения

времени отключения изделия

при токе дуги по ГОСТ IEC

62606-2016, не более

2,5 А

5 А

10 А

16 А

32 А..63 А

1,0

0,5

0,25

0,15

0,12

Рис. 2. СРЕДСТВО КОНТРОЛЯ

Таблица 1.

5. Подключение

5.1. УСТРОЙСТВО подключается последовательно с автоматическим

выключателем (ГОСТ Р 50345-2010) или с дифференциальным

автоматом (ГОСТ IEC 61009-1-2014) с номинальным рабочим

током защиты не более значения тока для указанной в паспорте

модификации УЗДП –С1.

5.2. Варианты схем подключения, соответствующие ГОСТ IEC 62606-

2016, представлены на рисунках 4-6.

НАГРУЗКАOUT

IN≈230B

AB УЗДП

Рис. 4. Подключение УСТРОЙСТВА с автоматическим выключателем (АВ)

НАГРУЗКАOUT

IN≈230B

УЗДП

ДА

Рис. 5. Подключение УСТРОЙСТВА с дифференциальным автоматом (ДА)

НАГРУЗКАOUT

IN≈230B

УЗДП

УЗО

Рис. 6. Подключение УСТРОЙСТВА вместе с устройством защитного отключения (УЗО).

Примечание: Предельные значения времени отключения в п. 2.1.10

указаны для проверки с карбонизированным образцом кабеля. При

использовании генератора дуги, время отключения увеличивается в

2,5 раза (п.9.9.2.7 ГОСТ IEC 62606).

2.1.11 Параметры варисторной защиты:

Уровень ограничения напряжения при

токе в импульсе 100А, не более

Максимальная энергия поглощения

(одиночный импульс 2 мс)

Максимальный ток поглощения,

одиночный импульс 8/20 мкс

Время срабатывания импульсной защиты

Дж

нс

1120

175

8000

< 25

2.1.12 Потребляемая мощность без тока

нагрузки, не более

Вт 0,7

2.1.13 Максимально допустимый ток

короткого замыкания

А 6000

2.1.14 Сечение подключаемых проводников мм

0,5-25

(20-3AWG)

2.1.15 Крутящий момент, прикладываемый к

винтам контактных зажимов

Н*м 2,5

2.1.16 Диапазон рабочих температур °С –25...+40

2.1.17 Температура хранения °С –40...+70

2.1.18

Максимальная высота над уровнем моря

м 2000

2.1.19 Рабочее положение произвольное

2.1.20 Габаритные размеры УСТРОЙСТВА

(ВхШхГ)

мм 85,6х35,6х77

2.1.21 Масса УСТРОЙСТВА, не более г 150,0

2.1.22 Срок службы, не менее лет 10

2.1.23 Материал подключаемых к выводам

проводников

медь,

алюминий

6. Указание мер безопасности

6.1. Монтаж УСТРОЙСТВА должен производиться при отключенном

напряжении.

6.2. Монтаж, подключение и обслуживание УСТРОЙСТВА должны

производиться квалифицированным персоналом в соответствии

с «Правилами технической эксплуатации электроустановок потре-

бителей» и «Правилами по охране труда при эксплуатации элек-

троустановок».

6.3. Эксплуатация УСТРОЙСТВА должна производиться в нормальных

условиях, при отсутствии электропроводящей пыли, агрессивной

среды, разрушающей контакты.

6.4. В процессе эксплуатации токоведущие элементы и контактные

группы УСТРОЙСТВА должны быть недоступны для пользователя.

7. Установка (монтаж)

7.1. Перед установкой УСТРОЙСТВА необходимо проверить:

– по маркировке на корпусе – соответствие УСТРОЙСТВА наиме-

нованию, указанному в настоящем Паспорте;

– внешний вид, отсутствие повреждений и влаги. Корпусные дета-

ли УСТРОЙСТВА не должны иметь механических повреждений,

сколов, трещин, вмятин и посторонних пятен;

7.2. Установка УСТРОЙСТВА производится в распределительные щиты

(щитки) со степенью защиты не ниже IP30 по ГОСТ 14254.

7.3. Напряжение от питающей сети подается снизу, на соответству-

ющие входы «L» – фаза и «N» – ноль, совместно обозначенные

«IN». Защищаемая цепь присоединяется к соответствующим верх-

ним выводам, обозначенным «OUT».

7.4. Затяжка винтов крепления токопроводящих проводников должна

производиться с крутящим моментом 2,5 Н•м.

7.5. Условия эксплуатации должны соответствовать техническим дан-

ным, приведенным в Таблице 1 (п.2.1).
