www.streamer.ru
КАТАЛОГ 2022
40

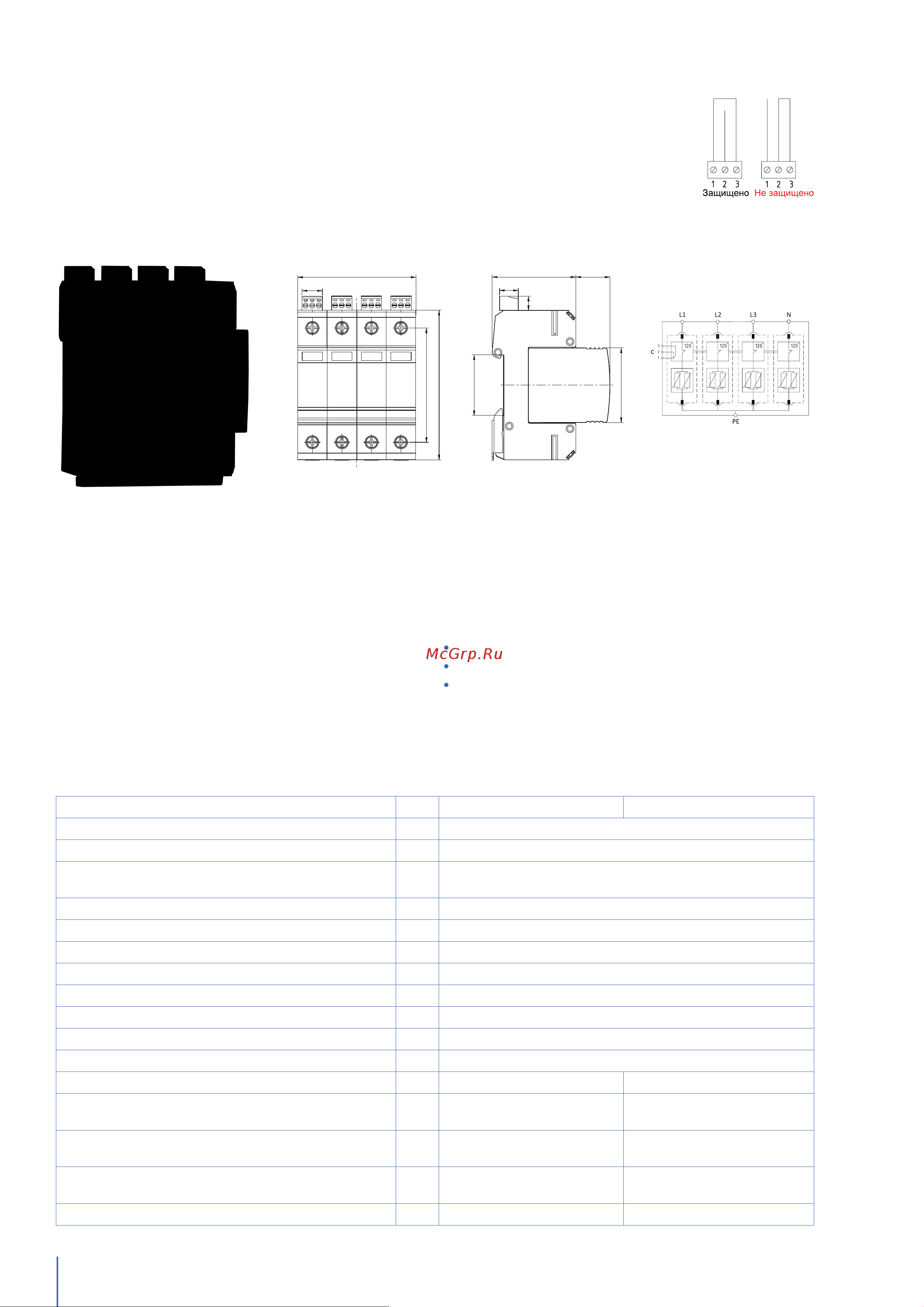

Четырехполюсное УЗИП класса I+II ограничивающего типа.
УЗИП выполнено в виде четырех сменных варисторных моду-
лей, и базы для подключения к сети и креплению на DIN-рейку.
УЗИП предназначено для защиты оборудования в низковольт-
ных цепях до 1000 В от прямых и отдаленных молниевых раз-
рядов при воздушном или кабельном вводах электропитания.
УЗИП выдерживает токовые нагрузки, соответствующие
УЗИП класса I, а по способности ограничения импульсных
напряжений, допустимых для изоляции оборудования,
соответствует УЗИП класса II.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты
РИФ-Э-I+II 275/12,5 с (4+0)
РИФ-Э-I+II 275/12,5 (4+0)
УЗИП КЛАССА I+II ДЛЯ СИСТЕМ
ЭЛЕКТРОСНАБЖЕНИЯ
120120
120
120
3
2
1
PE
L1
с
L2 L3 N
Габаритные размеры
90
68
12,2
72
36
11,2
8,6
50
45
20
Принципиальная схема
Наименование параметра РИФ-Э-I+II 275/12,5 (4+0) РИФ-Э-I+II 275/12,5 c (4+0)
Максимальное длительное рабочее напряжение U
C
275 В
Импульсный ток (10/350 мкс) (L/N-PE) I
imp
12,5 кА
Импульсный ток суммарный (10/350 мкс)
(L1+L2+L3+N-PE)
I
total
50 кА
Номинальный разрядный ток (8/20 мкс) (L/N-PE) I
n
40 кА
Максимальный разрядный ток (8/20 мкс) (L/N-PE) I
max
75 кА
Уровень напряжения защиты (L/N-PE) U
P
≤1,5 кВ
Время срабатывания (L/N-PE) t
A
≤25 нс
Диапазон рабочих температур T
u
От -40
0
С до +80
0
С
Категория исполнения (ГОСТ 14254) IP 20
Способ монтажа DIN-рейка 35 мм
Сечение подключаемых проводников 4 мм
2
- 35 мм
2
Контакт дистанционной сигнализации - Переключающий контакт
Питание контакта дистанционной сигнализации,
перем. ток
c - 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост.
ток
-
250 В/0,1 А; 125 В/0,2 А;
75 В/0,5 А
Сечение подключаемых проводников для клемм
дистанционной сигнализации
- Макс. 1,5 мм
2
Артикул 114 004 114 104
(в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Применяется для сетей с системами заземления: TN-S, TT.
Рекомендуемый номинал предохранителя 125-200 А gL/gG.
УЗИП снабжено:
терморасцепителем;
визуальным индикатором;
контактами дистанционной сигнализации повреждения рабо-
чего элемента (модификация с буквой «с»).
Сертификаты: сертификат соответствия требованиям
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Схема подключения ДС
