www.streamer.ru
КАТАЛОГ 2022
42
Мощное однополюсное УЗИП класса I+II. Выполнено в виде
сменного модуля на основе искровых промежутков и базы
дляподключения к сети и креплению на DIN-рейку. УЗИП пред-
назначено для защиты оборудования в низковольтных цепях
до 1000 В от прямых и отдаленных молниевых разрядов при
воздушном или кабельном вводах электропитания.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП
класса I, а по способности ограничения импульсных напряже-
ний, допустимых для изоляции оборудования, соответствует
УЗИП класса II.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты
(в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
РИФ-Э-I+II 320/25 с (1)
РИФ-Э-I+II 320/25 (1)
УЗИП КЛАССА I+II ДЛЯ СИСТЕМ
ЭЛЕКТРОСНАБЖЕНИЯ
36
45
36
50 16
90
68
98
3
2
1
N/PE/PEN
L
с
1 2 3
Защищено Не защищено
1 2 3
Принципиальная схема

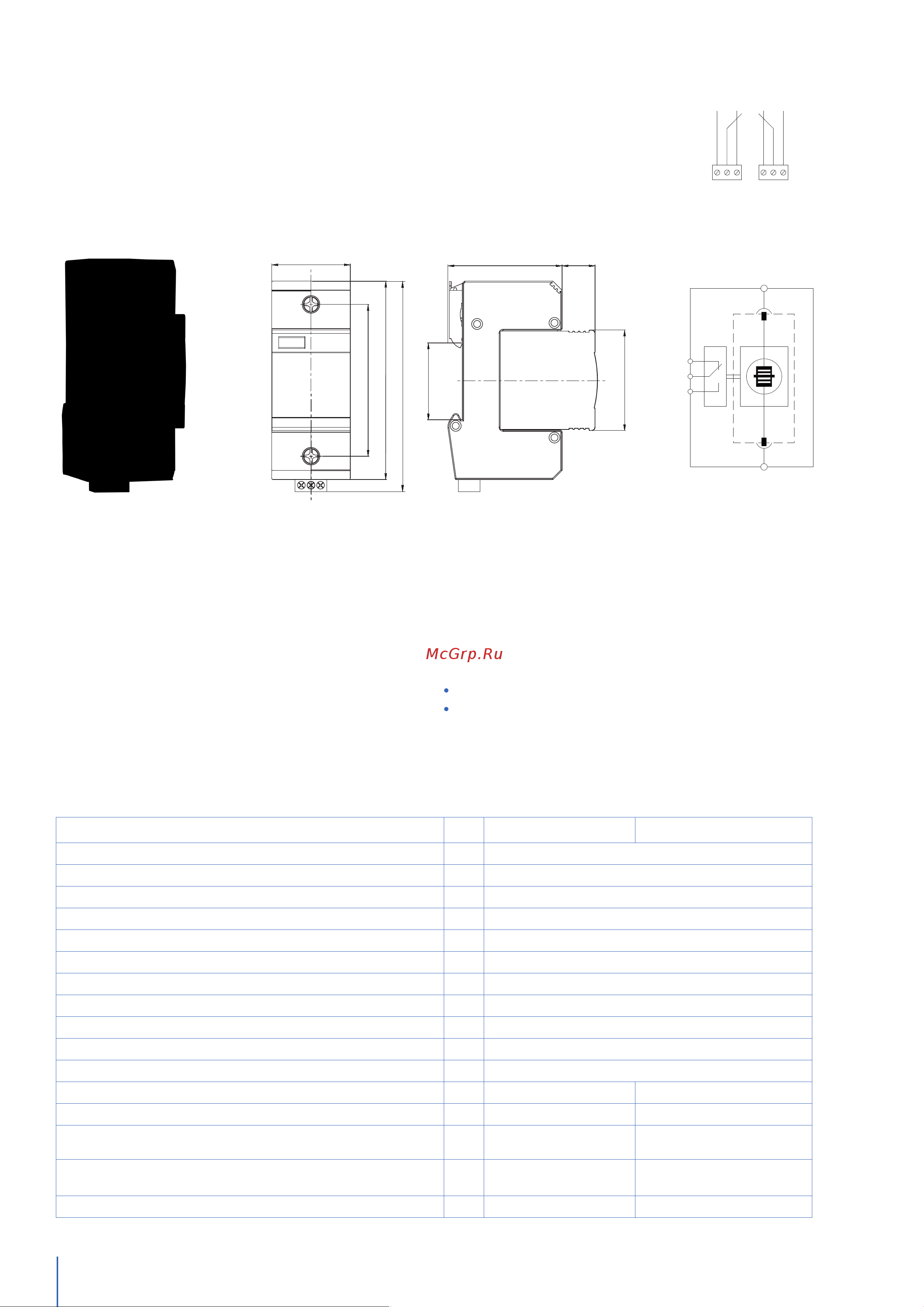

Габаритные размеры
Наименование параметра РИФ-Э-I+II 320/25 (1) РИФ-Э-I+II 320/25 c (1)
Максимальное длительное рабочее напряжение U
C
320 В
Импульсный ток (10/350 мкс) I
imp
25 кА
Номинальный разрядный ток (8/20 мкс) I
n
50 кА
Максимальный разрядный ток (8/20 мкс) I
max
75 кА
Уровень напряжения защиты U
P
≤1,5 кВ
Способность гашения сопровождающего переменного тока I
f
2 кА
Время срабатывания t
A
≤100 нс
Диапазон рабочих температур T
u
От -40
0
С до +80
0
С
Категория исполнения (ГОСТ 14254) IP 20
Способ монтажа DIN-рейка 35 мм
Сечение подключаемых проводников 4 мм
2
- 35 мм
2
Контакт дистанционной сигнализации с - Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток - 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток -
250 В/0,1 А; 125 В/0,2 А;
75 В/0,5 А
Сечение подключаемых проводников для клемм
дистанционной сигнализации
- Макс. 1,5 мм
2
Артикул 111 003 111 103
Применяется для сетей с любыми системами заземления.
Предназначено для защиты фазного проводника L/N, L/PEN,
L/PE.
Рекомендуемый номинал предохранителя 200 А gL/gG.
УЗИП снабжено:
визуальным индикатором;
контактами дистанционной сигнализации повреждения рабо-
чего элемента (модификация с буквой «с»).
Сертификаты: сертификат соответствия требованиям
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Схема подключения ДС
