Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Приложение B: Подключение энкодера к преобразователю частоты 116

Приложение В: Подключение энкодера к преобразователю частота

(работа через импульсные входы)

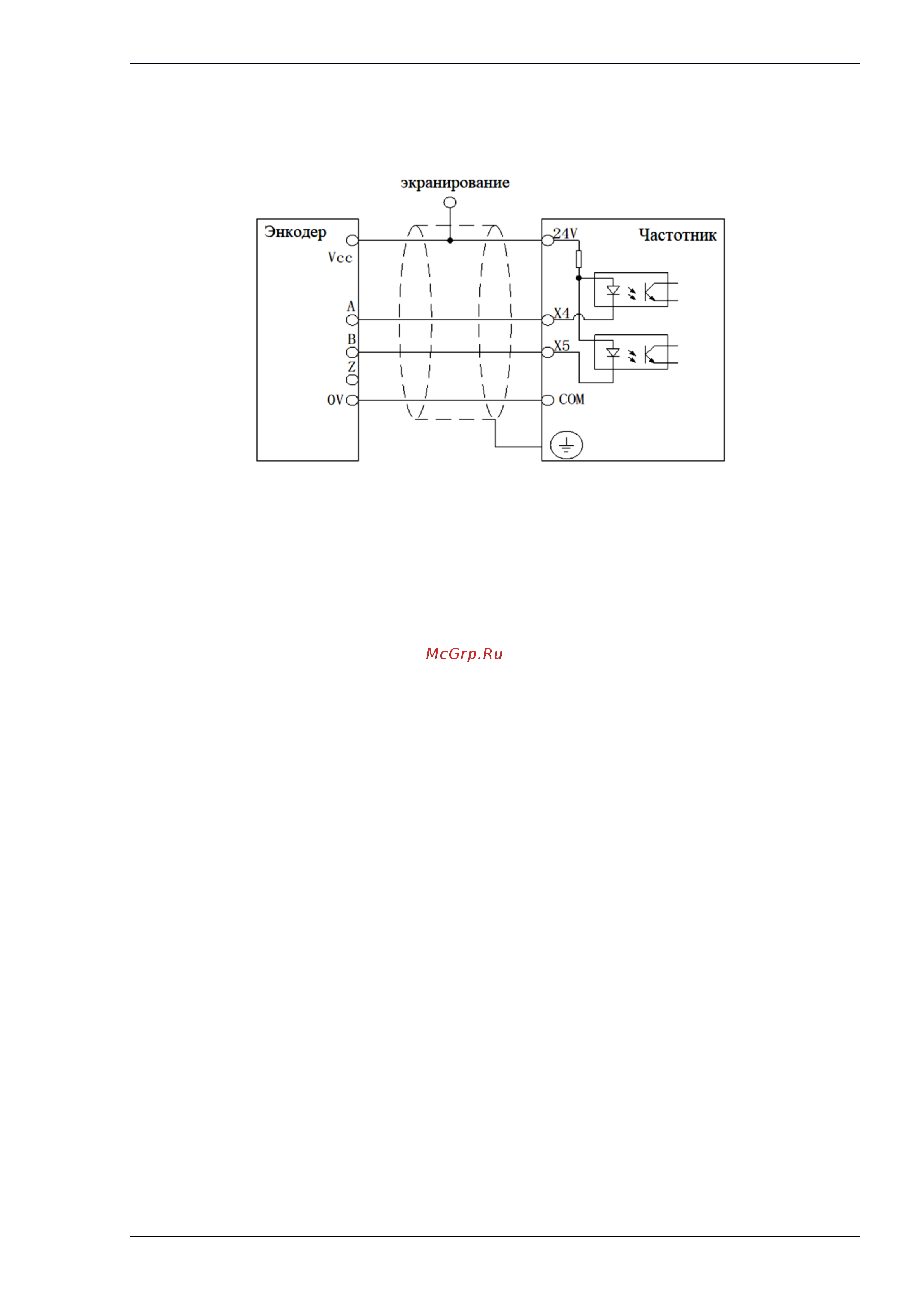

Вышеуказанная схема – это способ подключения энкодера c выходом Push-Pull или выходом по

напряжению. Напряжение питания энкодера 24В и рекомендуемое питание для входной оптопары

преобразователя 24В.

Примечание:

Вышеуказанное описание применяется для стандартной управляющей платы в преобразователях

частоты серии ITD..B3. При этом максимальная частота входных импульсов составляет 50 кГц для

дискретных входов Х4, Х5. В преобразователях частоты серии ITD..B2 используется только один

дискретный вход X4 для подключения энкодера с максимальной частотой входных импульсов 30 кГц.
